數字圖像相關DIC與任何測量過程中一樣，測試相關的誤差可能會影響數字圖像相關的測量。
實際上，每次測試都需要估計測量數據質量，只有控制好與測試和后處理相關的誤差來源，才能使位移測量更加可靠。
在使用數字圖像相關（DIC）進行測試，原則上來講，只要能夠獲得數字化的圖像信息，即可對圖像進行分析處理，得到位移場、應變等數據結果。
那么，如何能夠獲取好的圖像數據呢？這些測試又需要什么樣的試驗條件來支撐呢？結合對所參與的試驗的認知，本篇文章從散斑制作這個方面來做介紹。
DIC技術也被稱數字散斑技術，由此可見散斑對于一個高標準的DIC試驗的重要性。這里就存在一個問題，是不是所有的試樣都必須制備散斑？一個高標準的散斑場又該怎么來制備？
第一個問題，一般的試件是都需要制作散斑的。
在某些特殊情況下，試件本身就具備非常明顯的明暗對比特征，像石材、木材等，可以嘗試選擇不去制作散斑，利用其天然的特征替代散斑。
第二個問題，如何去制作高質量的散斑。
對于這個問題分兩個方向來說明。常規尺度而言，現在制作散斑的方法方式有很多，最常見的有噴漆，模具鏤空去噴涂，也可以制作轉印貼貼到試件表面。
新拓三維為用戶提供一套散斑制作的工具，該工具可用于常規尺寸試件制作散斑，對于過大或者小尺度試驗，散斑工具有局限性。
另外可以通過軟件系統提供的散斑生成工具，輸入試件尺寸以及相機參數，系統會自動生成標準散斑圖樣，這樣再去打印或者鏤空，出來的散斑圖案就是完全合乎標準的。
對于微小尺寸散斑制作而言，可采用化學沉積、噴金等方法制作散斑，但還取決于操作者的經驗，有不確定性，這也是做散斑最難的一個領域。不管哪一種的散斑制作方法，制作的散斑都以不破壞材料本身的性能為前提。
如何制作高質量散斑圖案

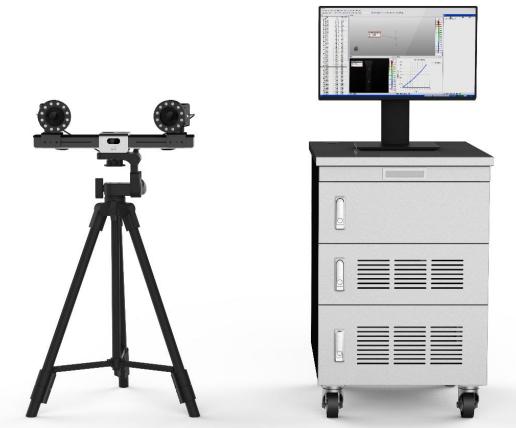

使用新拓三維XTDIC三維全場應變測量系統進行測量前，首先要保證被測物必須有能在相機圖像里清晰且可辨認的圖案。
散斑噴涂制作
在DIC（數字圖像相關）實驗測量之前，需要對試件表面進行噴斑處理，獲得高對比度的隨機灰度分布圖像。
散斑制作圖例
散斑質量的好壞對測量結果影響很大，因此在散斑在制備的過程中需要滿足以下幾點：
1、具有隨機的光斑分布，高對比度的暗斑和光斑
2、相關灰度直方圖應以白、黑的等效分布展開
3、散斑必須能夠隨著試件一起變形且不會過早損壞
4、試件表面啞光處理，避免反光現象；斑表面無較大的持續強光區域，例如大的斑點
5、試件表面盡量保證為平面，易于識別與三維重建
6、試件表面的特征應足夠精細，以獲得良好的計算面片；同時表面應該足夠大使相機能夠完全分辨出來
a.不合格的低對比度散斑 b.干擾點過大散斑 c.較好的高對比度散斑
數字圖像相關法dic-噴斑步驟
1、清潔被測物表面，使其沒有油污等附著；
2、使用前噴漆搖勻，避免噴漆過程中出現卡塊現象；
3、均勻噴涂白色啞光漆或者比較暗淡的基料層。通過白色亞光漆給被測物打底，以便于保證圖案對比度高；
4、其次隨機噴涂黑色啞光漆；
5、噴漆完成之后靜置 3 分鐘使散斑風干。
散斑質量評估
相機分辨率、測量幅面不同時，需要制備的散斑尺寸也不同。最優的散斑尺寸是
3-5pixel，適用于亮（黑底白色）或暗（白底黑色）散斑。
?于3pixel 的散斑有引起?樣并增加 DIC 誤差的風險，該誤差在低信噪?且位移
很?時更顯著。在壓縮試驗中，?于推薦尺?范圍的散斑（即 3pixel）可能因為壓縮和間距變???樣。尺?較?（即?于 5pixel）的散斑需要更?的?區，這會導致位移和應變空間分辨率的降低，但不會對結果造成負?影響（即不增加噪聲）。
散斑的物理尺?是由視場跟圖像分辨率決定的。?如，如果視場為200mm，分辨率為4096 pixel，，其物理尺?為 200mm/4096pixel*5pixel = 0.24mm。
注意，對于給定的 DIC 測量，散斑物理尺?取決于FOV和圖像分辨率。對于給定的 FOV和鏡頭，與?分辨率（如 1200 萬像素）相機相?，低分辨率（如100萬像素）相機需要更?的散斑??和間距。
散斑的粗細需要與被測物體的大小相匹配，較小的被測物體需要較細的散斑，較大的被測物需要較大的散斑。
小幅面散斑-要求散斑細密
大幅面散斑-要求散斑圖案大一些
新拓三維XTDIC三維全場應變測量系統自帶散斑評估系統，通過評估所制作散斑的對?度、圖像梯度來判定散斑質量的好壞，并且以此給出推薦子集大小，更有利于使用 DIC軟件選擇散斑域。

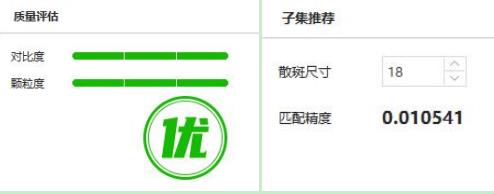

質量評估、子集推薦結果
對比度：圖像中散斑密度應該大致為 50%（即在 ROI 的任意?區內亮（??）和暗
（??）像素所占的面積應大致相同；
顆粒度：亮（白色）像素過渡到暗（??）像素之間最佳為 3-6Pixel；
散斑尺寸：該散斑域推薦子集大小，可應用到 DIC 軟件步長參數；
匹配精度：當前散斑域的匹配誤差精度，單位 mm。
