檢測目的

    大型混凝土試件四點彎曲實驗，測量表面位移場、應變場變化及裂紋擴展趨勢。

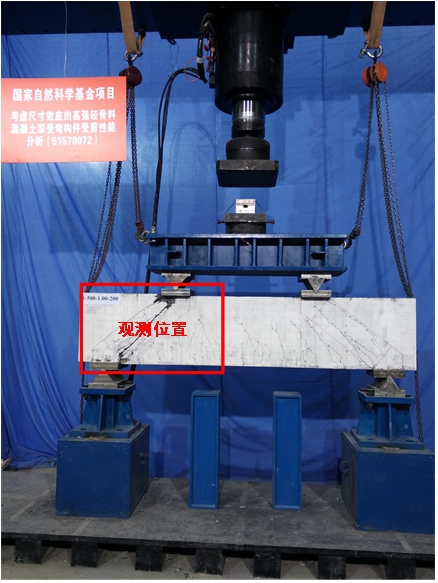

圖：檢測模型

2檢測方案

    系統測量幅面為2000mmX1500mm，采用兩個工業相機（900萬像素、9幀）實時捕捉試件壓縮過程中表面的散斑圖案，通過相機標定、立體匹配、三維重建，最終獲取物體表面的三維坐標、位移場、應變場等數據。

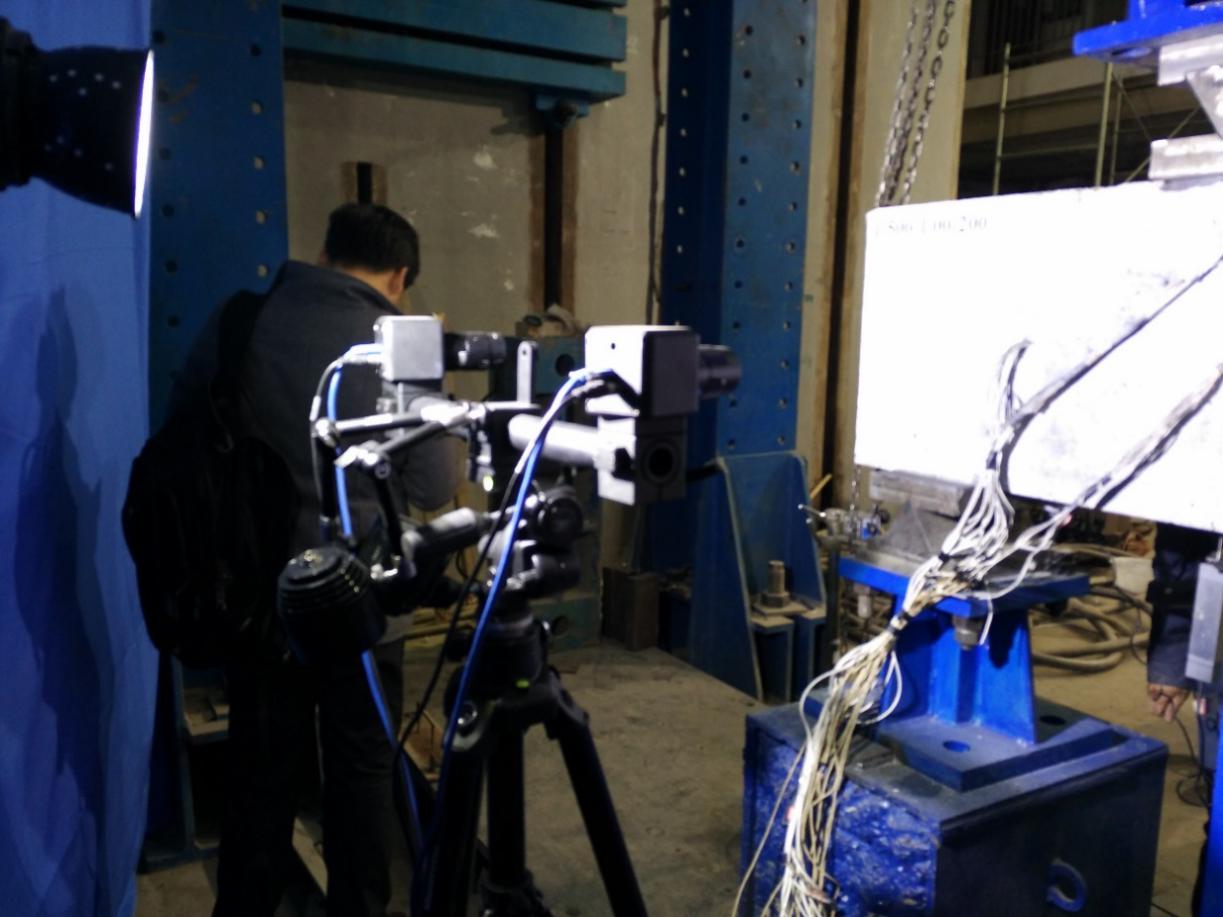

圖：實驗現場

3檢測流程

    （1）試件表面制備散斑圖案。

    （2）架設相機位置，標定相機內外參數。

    （3）混凝土四點彎曲，相機同步采集數據。

    （4）數據分析。

4數據分析

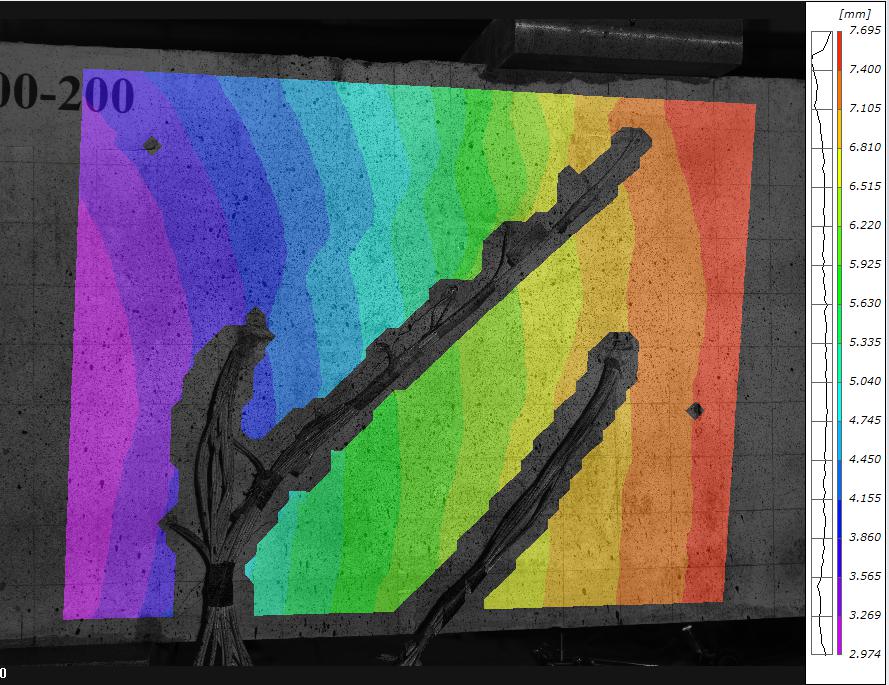

    （1）位移場

    位移場從左向右數值逐漸變大，觀測區域在左側上下夾頭位置處，靠近試件的內側位移大、靠近試件的外側位移小，與四點彎曲實驗的理論預期相符。

圖：DIC測量位移值（中文版軟件）

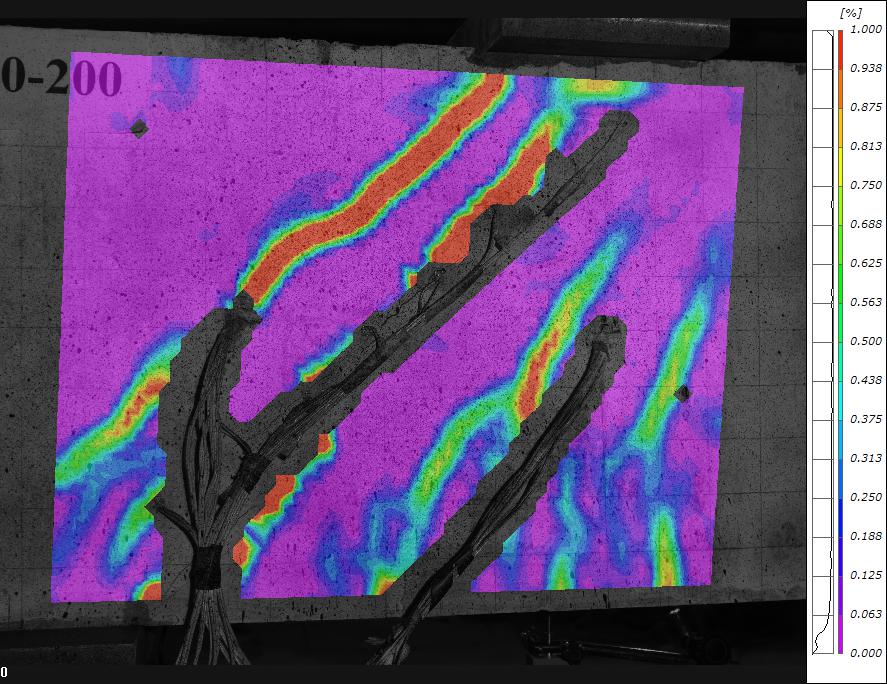

    （2）應變場

    出現裂縫的區域應變場較大，未出現裂縫的區域應變場較小，且裂縫越寬應變值越大

圖：位移場（英文版軟件）

    （3）裂紋寬度計算

    通過點點距離功能，可測量兩塊區域的裂縫寬度分別為0.36mm、0.17mm?？梢姂?yīng)變越大裂縫越寬。

圖：裂縫寬度
