很多人都知道汽車碰撞測試，測試數據也是汽車安全性能的重要參考。但是，您知道嗎，我們?nèi)粘ｋS身攜帶的手機，其實也是要做碰撞測試的。今天小編就給大家做一個手機黑科技科普吧！

隨身攜帶的手機，一不小心就會掉到地上，你想知道手機跌落碰撞后的結果嗎？手機的邊框、屏幕，還有機身玻璃，跌落后會摔壞嗎？

跌落測試是手機可靠性研究的重要內容。掌握手機跌落碰撞的動態變形規律，可以優化產品結構，為產品材料選取提供數據依據，節約成本的同時，提升產品的抗沖擊性能。

手機跌落測試的難點

研究手機跌落碰撞過程中的變形，可通過研究碰撞瞬間過程中產品變形和應變數據實現，關鍵是如何準確、快速地獲取這些數據。

過去，跌落碰撞測試大多采用數值模擬的方法，獲取手機跌落的變形和應變數據。有限元模擬雖然成本低，但因材料參數及本構方程模擬條件的影響，模擬數據與實際情況存在一定差距。

手機跌落測試，無論是碰撞位置，還是跌落姿態都存在不確定性。由于發生碰撞的部位不確定性，這增加了應變測量難度。接觸式測量方式，比如應變儀等無法進行全場測量，效率低，且因接觸式測量的缺點，不能很好地適用于運動動態測量。

高速-數字圖像相關法（DIC）技術

新拓三維XTDIC-STROBE三維動態測量系統，搭配高分辨率的高速數字相機，能夠?qū)κ謾C(jī)跌落碰撞瞬態進行高速圖像采集，可準確測量產品跌落下的位移、時速、姿態、應變力等數據。

高速數字相機可以拍攝高速跌落、沖擊變形的動態圖像，結合XTDIC-STROBE三維動態測量系統，通過計算獲得位移及變形信息，具有非接觸、高精度全場測量等優點，可以實現對手機碰撞變形的動態監測與定量分析。

跌落測量難點-改進匹配算法

數字圖像相關法（DIC）分析手機跌落測試，要做到精準的應力應變測量，也有不少難題：

1、跌落時手機姿態不可控，較大角度的反轉會造成散斑圖像弱相關；

2、跌落會引起局部光強變化，導致較低的測量精度甚至匹配失敗，過度翻轉、遮擋，會導致不可測量。

3、調整跌落姿態，散斑圖案面處于相機視野，也無法解決碰撞時手機翻轉對散斑匹配造成的影響。

對于跌落測試的難題，新拓三維研發人員對相關計算方案和匹配方案進行了改進。

通過帶兩個未知參數的最小平方距離函數的計算方案，減少翻轉等運動引起角度變化帶來的光強波動的影響；

采用種子點匹配方法，進行順序逐幀基準匹配，避免手機跌落翻轉導致的匹配失敗，提高變形場的完整度。

改進后的匹配方法精度，平均有效網格面片數量均有很大的提升，變形場完整度有較大的提高。

應用案例一

折疊屏手機跌落試驗

得益于獨特的產品形態，更豐富的交互體驗，折疊屏手機越來越火。價格不菲的折疊屏手機抗摔嗎？

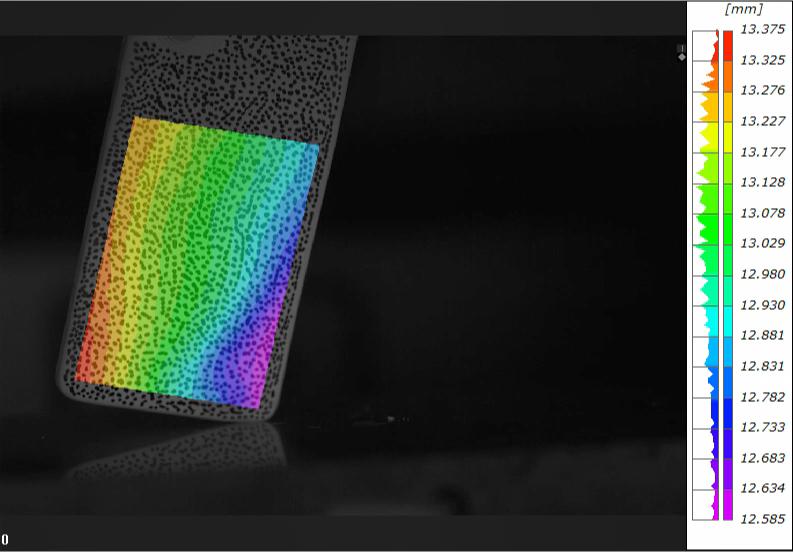

采用XTDIC-STROBE三維動態測量系統對折疊屏手機自由落體試驗進行拍攝，在一定高度跌落后彈起，并對其跌落過程進行運動、位移、應變分析。

應用案例二

直屏手機跌落試驗

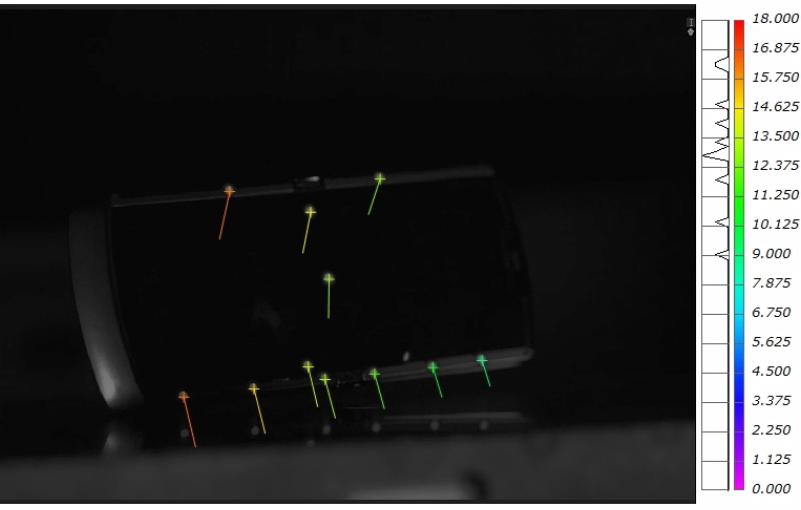

觀測直屏手機跌落至地面的整個過程，包括手機掉落后彈起的過程。高速相機向下傾斜以一定的角度拍攝跌落過程，使用光源正對物體，以便于拍攝最佳狀態。

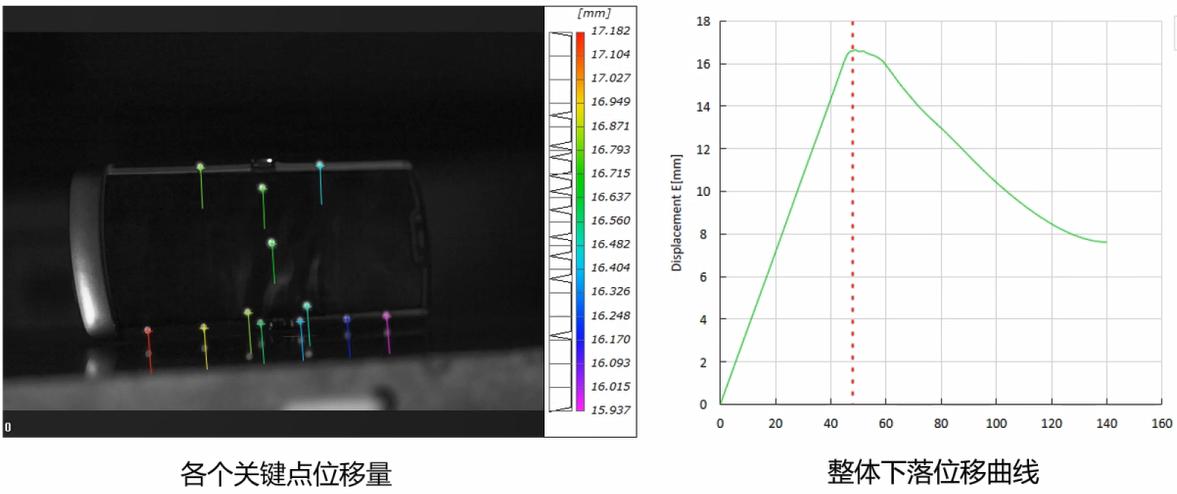

采用XTDIC-STROBE三維動態測量系統，測量分析手機運動速度、位移和應力參數變化。分析數據結果可幫助手機廠商優化產品結構設計，提高其抗沖擊性能。

手機跌落是手機行業在可靠性設計中所關心的最基本問題，新拓三維DIC應變測量技術在跌落測試中已有成熟應用基礎，多次獲得客戶認可，并在項目中收到良好的客戶反饋。

另外，除了跌落分析，新拓三維DIC應變測量技術在手機芯片熱膨脹、熱變形翹曲；PCB板高低溫變形、屏幕折疊變形，折疊屏幕棱邊應變等方面都可以發揮價值。

今天的黑科技科普，小編就為大家介紹到這里，讓我們一起關注科技產品背后不為人知的黑科技吧！
