隨著科技和工業的發展，三維測量技術在精密制造、質量控制、自動化生產、機器人視覺、反求工程、CAD/CAM等方面的應用日益重要。

新拓三維XTOM藍光3D掃描儀，可用于工業制造過程中的質量控制、裝配生產、逆向設計以及磨損檢測分析等各個階段，通過將產品的質量缺陷可視化呈現，從而提升產品首樣和批量生產過程的檢測效率。

新拓XTOM藍光三維掃描

藍光三維掃描儀成像原理及其特性

拍照式三維掃描儀是由光柵投影設備及兩個工業級的CCD Camera所構成，其原理就如同人類兩雙眼睛，光柵條紋投影到測量工件表面，并加以粗細變化及位移，CCD 工業相機進行采集，利用多種拼接技術，從而獲得完整的3D外型數據。

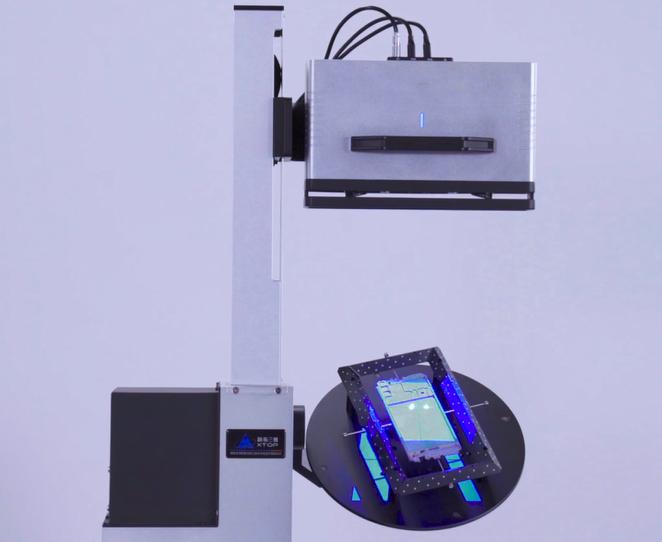

XTOM-TransForm-ROT自動化藍光三維掃描

三坐標測量機 & 藍光三維掃描儀

三坐標雖然測量精度高，但是非常依賴環境，需要恒定的溫度、濕度以及穩定的地基。對比三坐標，三維藍光掃描儀可進行高效的全尺寸三維掃描，可滿足復雜輪廓、自由曲面零部件檢測的工業制造所需。相比三坐標，藍光三維掃描的優勢在于：

非接觸360°全周掃描

單幅獲取數百萬甚至上千萬點的形貌數據。掃描轉臺360°旋轉，無死角地獲取全周真實3D數據。

速度快，易操作

單幅掃描時間＜1秒，每秒鐘即可獲取數百萬點，放置樣品后，只需單擊畫面上的測量執行按鈕，即可配合掃描轉臺進行自動掃描。任何人都能輕松操作。

直觀地進行整體比較

通過直觀的界面和比較差分值的整體形狀顏色顯示，還可輕松地對試制時的設計數據，以及檢測時出現的良品不良品進行比較。

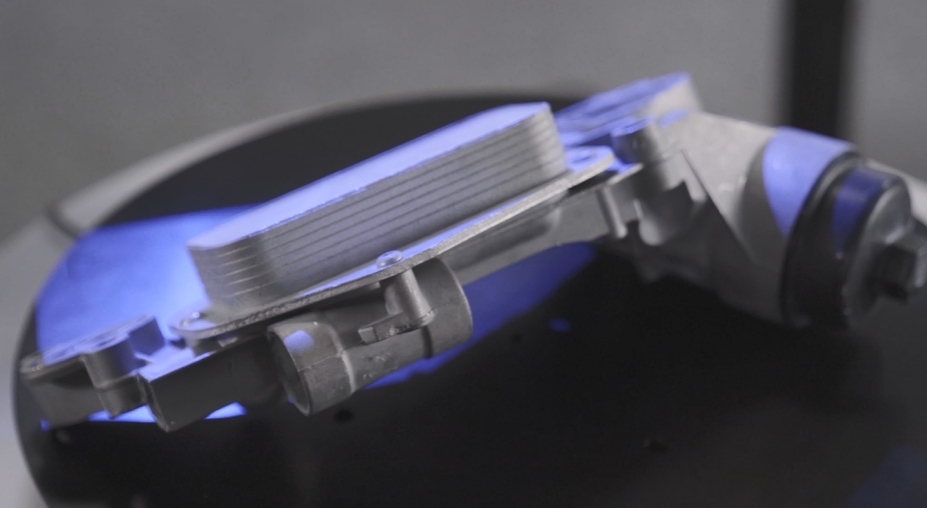

藍光三維掃描投射光柵

藍光三維掃描儀應用介紹

利用XOM藍光三維掃描儀，制造商可基于三維掃描數據進行質量評估。根據檢測軟件生成誤差分析報告，糾正首樣和生產過程中的缺陷，及時反饋到模具設計和加工中，節約生產成本，提高制造效率。

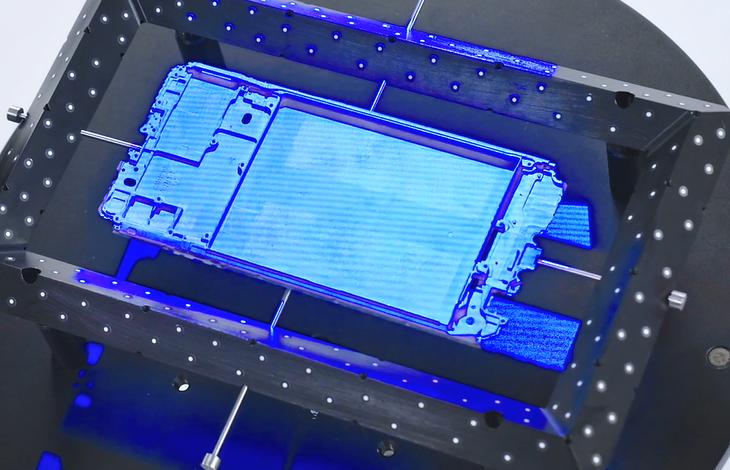

XTOM-小幅面三維掃描

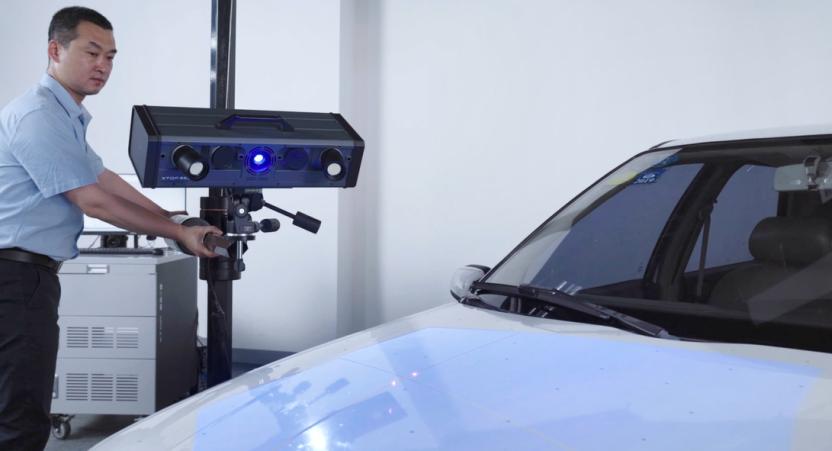

XTOM-大幅面三維掃描

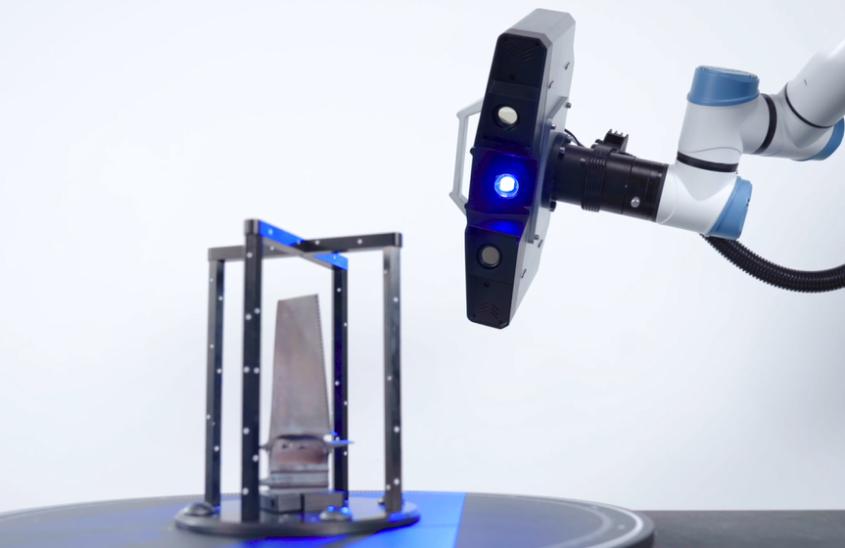

XTOM-TransForm-ROB自動化三維掃描

新拓三維XTOM藍光三維掃描適用于對于精度和細節要求高的小尺寸零部件，搭配大幅面測量頭也可以用于尺寸較大的壓鑄件、鈑金件、模具等，配合機器人，可掃描汽車鈑金件、車架等。

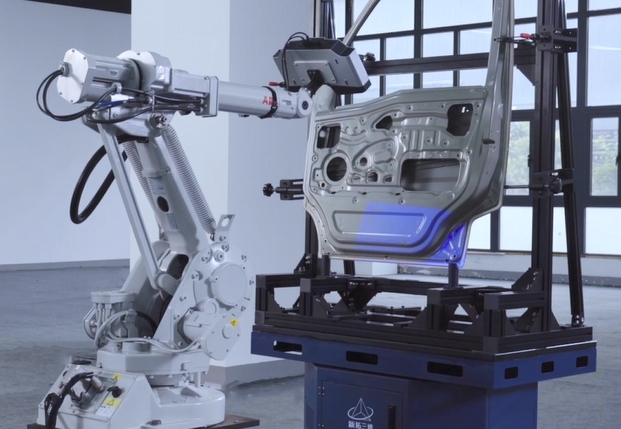

XTOM-TransForm-ROBI 自動化三維掃描

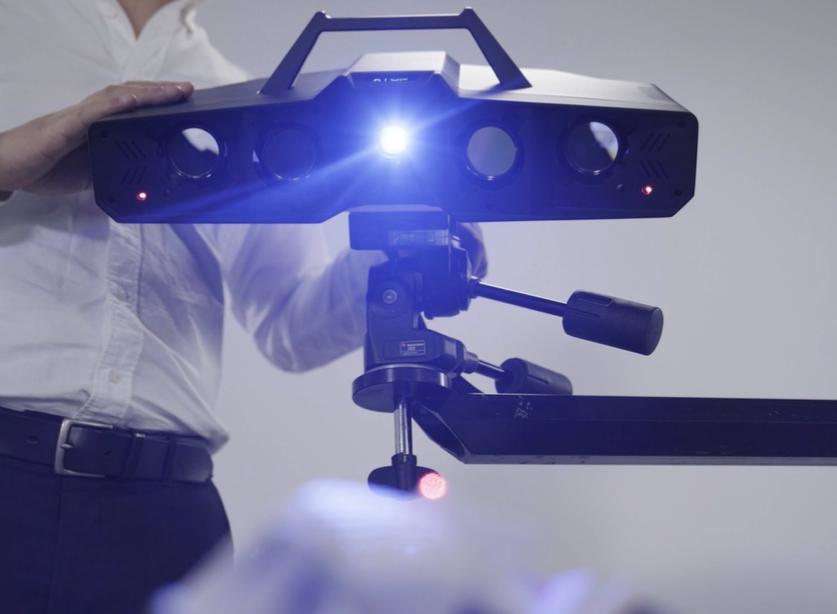

XTOM藍光三維掃描儀

1、靈活

XTOM藍光三維掃描支持多種測量頭方案，滿足不同測量需求；

可作為固定式、移動式、自動化系統操作；適用于生產環境和測量室。

2、精度

依靠高質量數據，生成精確的網格，數據細節清晰；

按單位面積條紋投射，高細節分辨率；復雜幾何形狀的精確覆蓋，特別適合掃描一些輪廓曲面特征比較復雜的工件。

3、支持定制

新拓三維對XOM藍光三維掃描儀器擁有自主知識產權，可定制；軟件交互界面友好，使用簡單；測量、檢測和報告一體化；詳細的3D模型，得到的3D數據穩定精確。
