作為一款搭配900萬像素工業相機的高精度藍光三維掃描儀，XTOM-MATRIX-9M可獲取零部件表面高精細度細節特征。產品采用窄帶藍光光柵，抗干擾能力強。高性能的硬件模塊結合三維重建算法以及檢測軟件，可實現計量級別的檢測需求。
XTOM-MATRIX-9M藍光三維掃描儀產品有哪些亮點？產品典型應用有哪些？別擔心~此次分享的XTOM-MATRIX-9M高精度藍光三維掃描儀應用視頻，讓你一次掌握XTOM-MATRIX-9M拍照式3D掃描產品亮點和典型應用場景，快來一起看看吧！
在注塑、3C、模具、精密加工3D測量領域，尤其在對物體幾何形狀、尺寸精度和表面細節有嚴格要求的應用場景中，高精度藍光3D掃描技術的應用非常具有價值。XTOM-MATRIX-9M擁有出色的細節采集以及高精度測量能力，特別適用于輪廓復雜、曲面多樣的工業零部件的測量需求。
Part.01 產品亮點
藍光技術
XTOM-MATRIX-9M藍光三維掃描儀測量頭投影單元采用窄帶細條藍光LED技術，配合相機濾鏡單元，可有效避免環境光干擾。光源亮度高，可短時間內采集零件表面高精度3D數據。光源壽命長，發熱低。

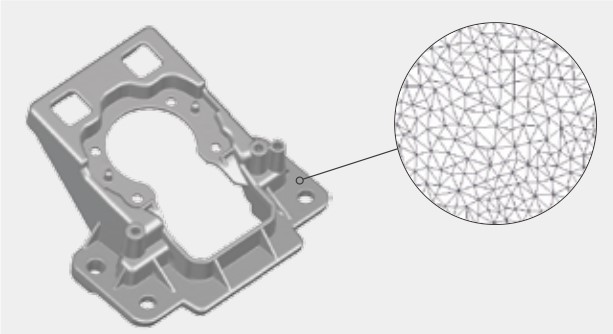

三角網格化技術
XTOM-MATRIX-9M藍光三維掃描儀采用自適應點云采樣及網格銳化技術，在相同相機分辨率條件下，更好還原物體表面細節信息，實現復雜輪廓曲面表面的準確完整復刻。
細節精細呈現
XTOM-MATRIX-9M藍光三維掃描儀每次掃描中可采集高達900萬個測量點，每個測量點之間的點距最小可達0.045mm，滿足注重細節的精細部件測量要求。
多重混合掃描
XTOM-MATRIX-9M藍光三維掃描儀具備實現雙目、單目混合掃描功能，可以實現難以掃描的溝槽、深孔等死角及狹小空間的單目掃描。
3D全尺寸檢測分析
結合檢測軟件對產品測量數據和CAD設計數據進行比對，并將結果以色譜圖的形式呈現，便于用戶直觀地對零件各個部位進行形位公差分析。
Part.02 適用領域
質量檢測
通過XTOM-MATRIX-9M藍光三維掃描儀，獲取復雜輪廓零部件的準確、完整三維數據，之后將三維數據導入專業的檢測軟件，與設計數據相對比，色譜圖可以直觀顯示形位偏差。同時，在檢測軟件可以進行單個尺寸檢測分析，偏差數值標注，實現全尺寸3D檢測。
藍光高精度3D掃描質量檢測應用

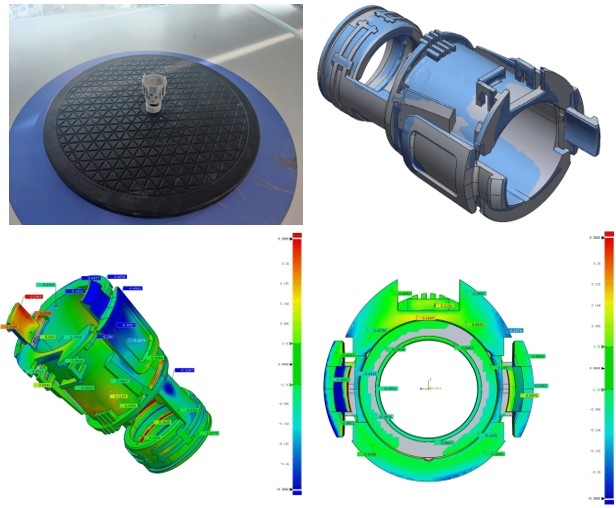

注塑成型
注塑件形狀復雜孔位多，產品注塑成形精度要求高。XTOM-MATRIX-9M，配合智能轉臺全方位掃描可獲取注塑件全尺寸三維數據。基于軟件算法自動對掃描數據進行噪點去除、坐標擺正以及拼接合并處理，形成完整的三維數據。
注塑及3C產品質量檢測
模具檢測與修復
模具設計與開發過程中，需要進行首件檢測、產品檢測和定期檢測。XTOM-MATRIX-9M藍光三維掃描儀可以快速獲取模具及產品的形貌數據，與設計數模進行對比分析，檢測形位偏差生成色譜云圖，對模具質量進行評估。
高精度藍光3D掃描模具質量檢測
模具在生產使用過程中，會慢慢的產生磨損或變形。XTOM-MATRIX-9M藍光3D掃描儀可以進行模具的詳細掃描，與理論模型進行對比分析評估，發現磨損、變形具體位置及偏差，以指導及時修復模具或改進生產缺陷，保證成形產品質量。
藍光3D掃描-模具缺陷分析
精密加工檢測
高端精密金屬零件在產品開發階段到量產前，都需求檢測相關尺寸，包括整個型面偏差分析，位置度、面輪廓度等GD&T公差。XTOM-MATRIX-9M拍照式藍光三維掃描儀具有計量級高精度，對精密加工件進行三維掃描，即可直接在檢測軟件中生成結果，提供完整的檢測報告。
Part.03 產品參數
