視頻引伸計-新材料的力學測試評價

從材料實際應用中可以發現，無論是何種工程構件，都有可能出現與裂紋類似的缺陷，有的是材料固有特性，有的是加工過程中造成的，這些缺陷的存在會大大降低材料的承載力。

因此，對材料力學性能開展斷裂力學測試，可以準確獲知材料的斷裂性質，為制定材料失效防范措施提供依據。

為滿足日益增長的多元化材料測試要求，新拓三維新一代視頻引伸計——XTDIC-VG系列，是機械式引伸計和應變計等強有力的替代品。

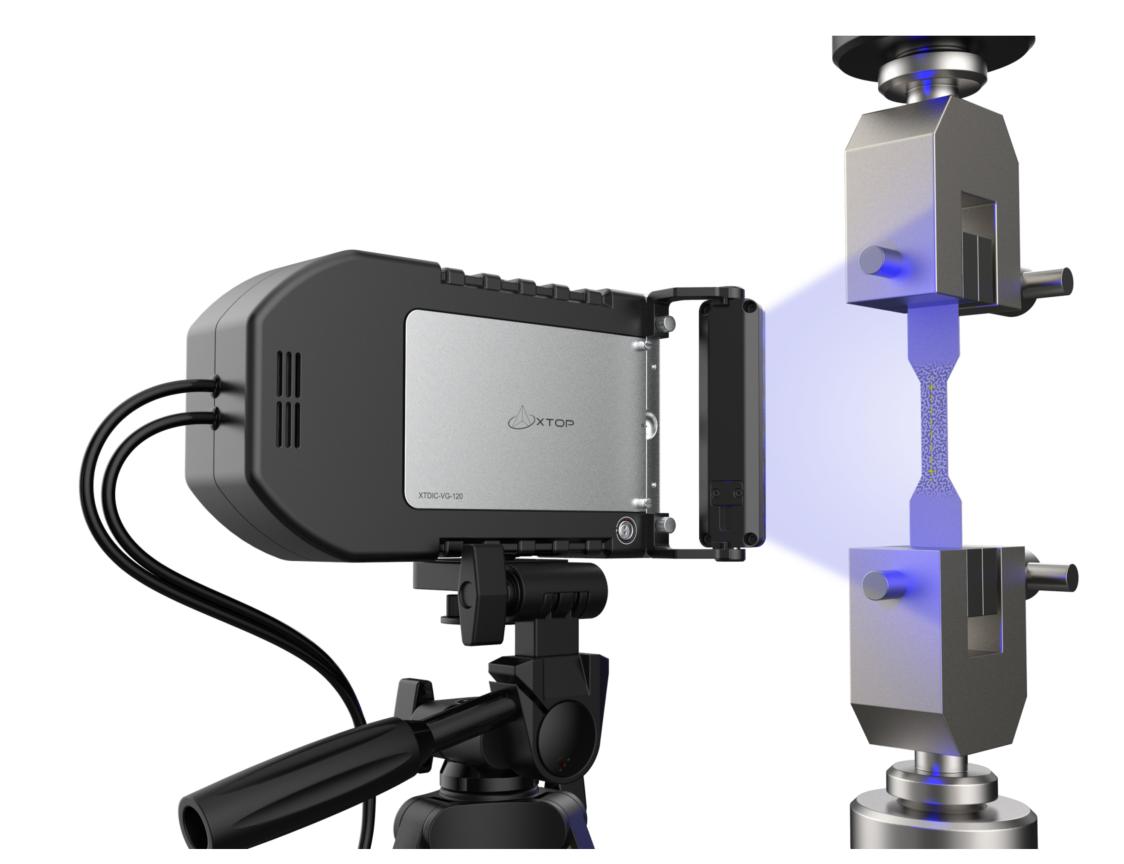

使用XTDIC-VG視頻引伸計驗證材料力學特性

XTDIC-VG視頻引伸計測量系統基于數字圖像相關法DIC技術原理，采用單相機鏡頭的光學系統設計，亞像素位移測量算法，可對材料拉伸實驗中的橫、縱應變進行高精度實時測量。

在試件表面上制作散斑，并利用散斑所形成的灰度矩陣來匹配追蹤試件所產生的位移與應變，是一種非接觸、非干涉的全場光學應變測量方法。

XTDIC-VG配備60、120、240mm視野型號設備，可滿足大部分的材料測試需求，可根據測量場景材料變形量大小，適當放大和縮小測量視場。

XTDIC-VG視頻引伸計產品特點

1、變形測量范圍大、量程廣，無需接觸試樣，支持＜1mm~1000mm測量視野內的0.5級精度實時測量，無破壞可實現試樣破斷的測量（沒有傳感器的限制）；

2、應用廣泛，可應用于不同領域的所有材料、可用于軟質和硬質材料的試驗、可用于金屬材料非金屬材料的拉伸試驗、壓縮試驗等；

3、二維、三維視覺測量，XTDIC-VG視頻引伸計軟件支持單相機2.5D、雙目三維引伸計測量，滿足不同材料測試場景和客戶的測量需求；

4、可用于點、點對、全場測量，XTDIC-VG視頻引伸計支持多點實時測量，多點對實時測量，全場應變實時測量，全方位多元素分析。

5、可實時圖像拍像，試樣標記簡單便捷，可應用于微小試樣，并可將圖像放大至可視范圍、，可實現縱向和橫向的同步測量，可對試樣進行精確校準。

XT-VG視頻引伸計測量系統是一種非接觸光學測量系統?；贒IC原理的視頻引伸計采用單相機鏡頭的光學系統設計，亞像素位移測量算法，可對拉伸實驗中的橫縱應變進行高精度實時測量。在試件表面上制作散斑并利用散斑所形成的灰度矩陣來匹配追蹤試件所受的位移與應變的一種非接觸、非干涉的光學測量。

采用XTDIC-VG-120型號設備，滿足大部分的材料測試需求，現場根據材料變形量大小，適當放大了測量視場。

3.實驗過程

碳纖維試件測試：

橡膠材料大變形測試：

高溫箱棒狀材料測試：

絲狀材料測試：

視頻引伸計測試整個實驗流程

實驗流程主要包括制斑、設備調試、標定、測試幾個過程。

現場根據客戶需求，與mts實驗機實現力值通訊及變形數據實時傳輸?shù)綄嶒灆C軟件，通訊數據精度滿足要求，實時性好。

4.數據分析

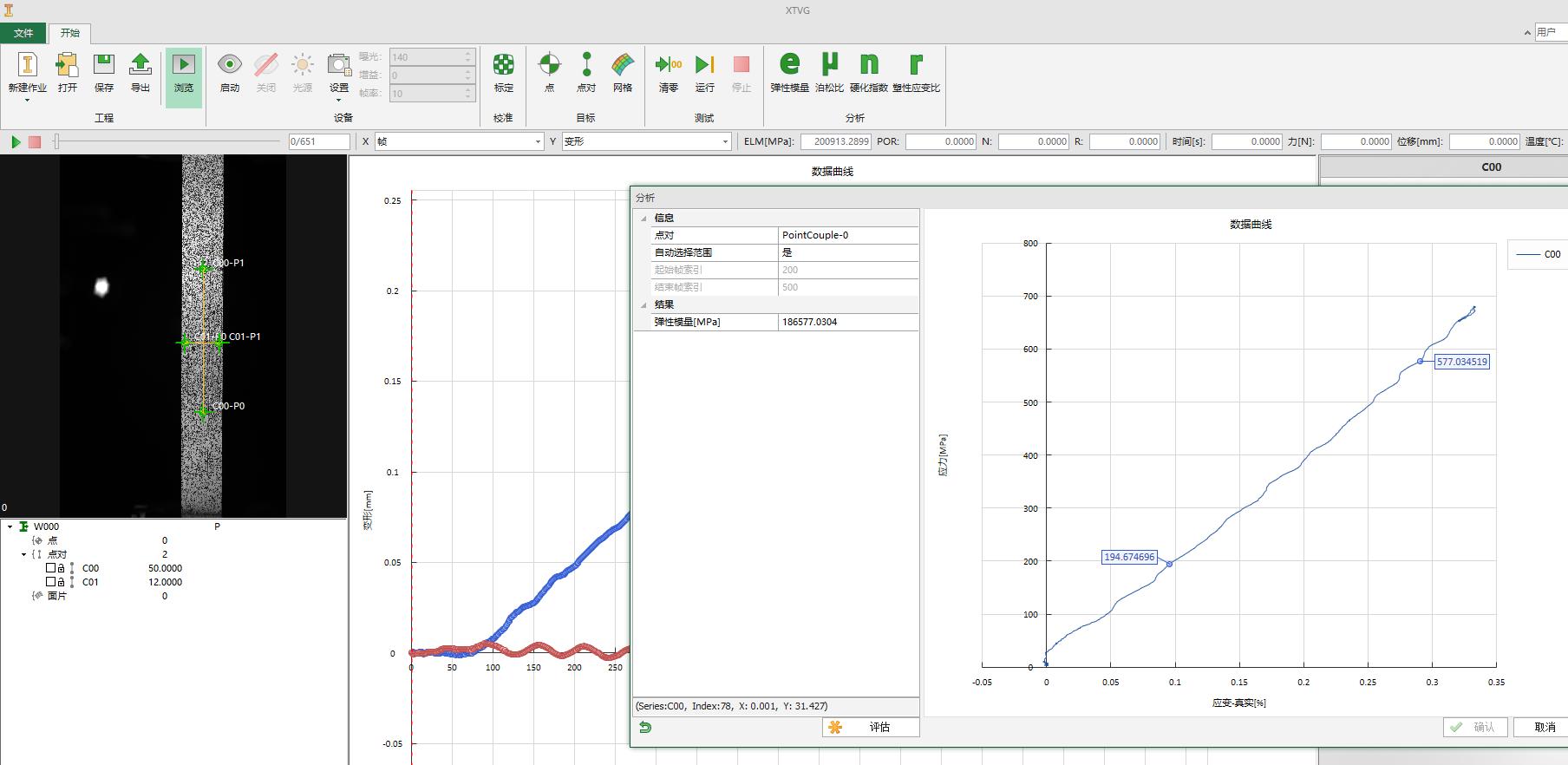

碳纖維試件彈性模量等參數測試

高溫箱材料拉伸測試

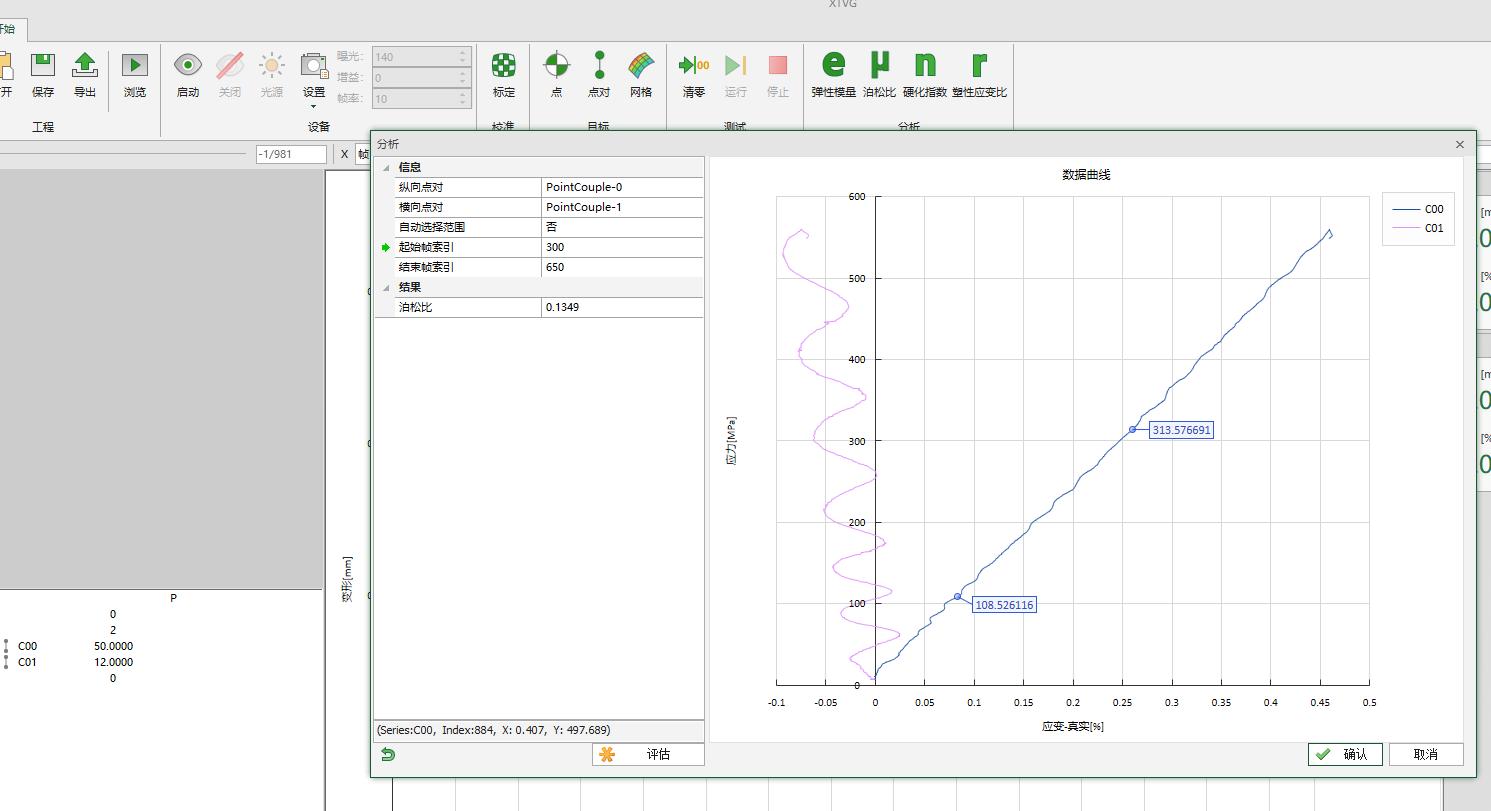

泊松比材料力學參數測試

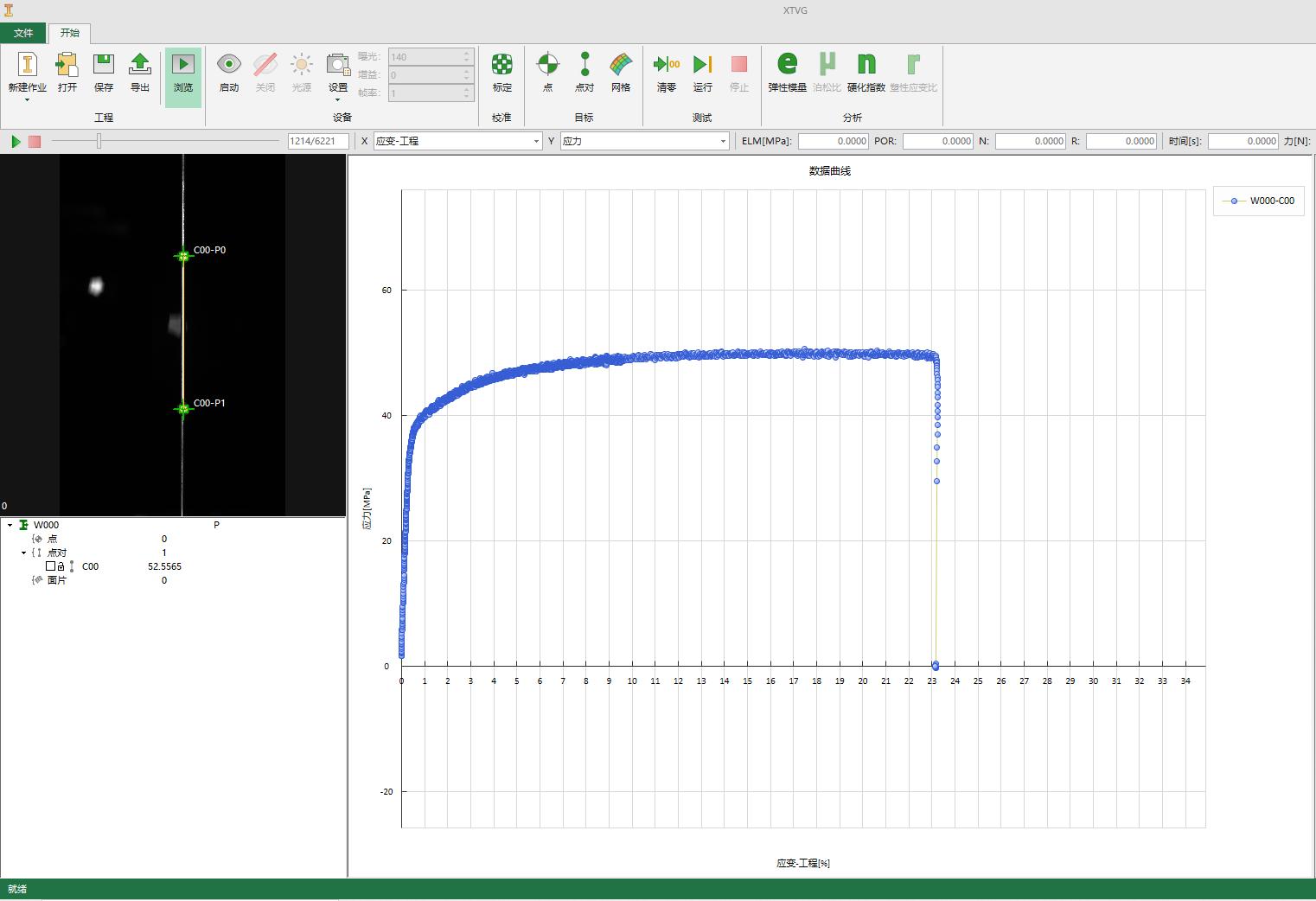

絲狀材料拉伸測試

材料拉伸實時全場應變測試

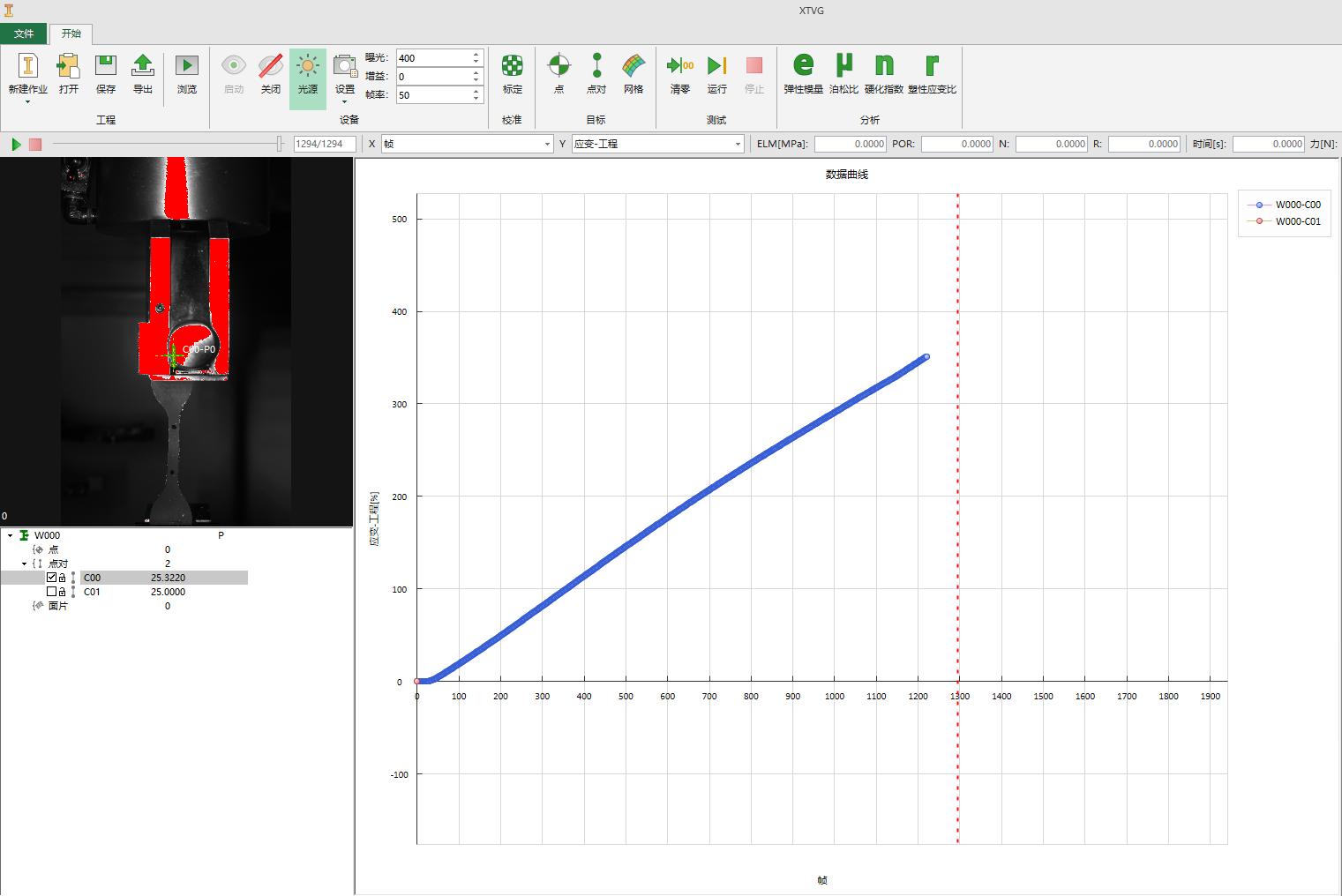

橡膠材料變形測試（橡膠材料拉伸變形量到350%）

5.實驗總結

對于XTDIC-VG視頻引伸計的功能及與實驗機通信客戶非常滿意，能夠滿足他們大部分的材料測試實驗需求。測試的材料力學性能數據穩定，符合客戶預期。

針對于大變形的試件，視頻引伸計也能夠滿足測試需求。XTDIC-VG視頻引伸計標配通訊接口來適配實驗機，便于軟件變形數據的輸入。
