生物材料及組織結構的力學性能、相互作用和力學特性測試，全場輪廓、位移和應變數據對于科研人員至關重要。人體運動分析過程中，對于人體肌肉、關節等組織結構和運動機制的探索，需采集記錄和分析生物體運動的細節，以得出與運動相關的參數和結論。

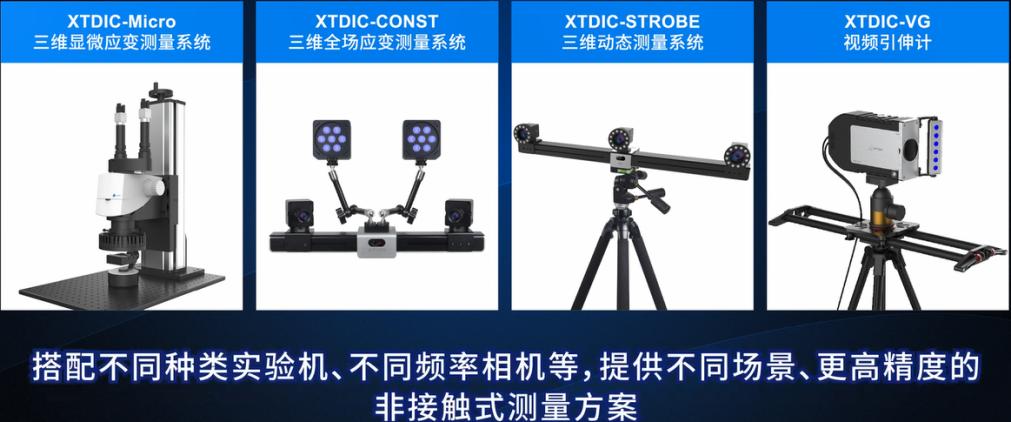

新拓三維XTDIC三維全場應變測量系統，通過數字圖像相關（DIC）的算法，計算出表面位移及應變分布。XTDIC非接觸全場應變測量系統可與不同數字成像設備（如高速攝像機、體式顯微鏡）直接結合，適用測量范圍廣泛，可用于生物材料和結構表面全視野的位移、變形和形貌測量。

在生物力學持續探索的道路上，不少科研工作者都遇到過這樣的困擾：

①有限元分析方法在生物力學研究領域可謂碩果累累，但它畢竟屬于理論性的分析，只有結合實驗測試與數據驗證后，才能真實地反映生物力學的受力變化情況。

②實驗過程中，能否直觀得出構件整體的位移、應變分析，如果實驗數據有缺漏，測量過程復雜，那么實驗過程是很浪費資源的。

③實驗準備和測量分析數據結果，花費了多少時間與精力，實驗數據的全面性、直觀性是否在預期的范圍之內。

④測量手段是否能支持顯示表面的細微變化，高速的位移、變形圖像采集與分析。

那么，三維DIC測量技術有哪些優勢？在生物力學測試上的應用有哪些？

XTDIC三維全場應變測量系統適用于生物材料、結構的力學性能測試，可方便獲得實驗過程中的表面位移場、應變場、全場位移數據，直觀顯示出應變集中和結構運動等特性。

①實驗數據量豐富：可直接獲得被測生物組織全場應變、位移、變形、形貌；可直接測量振幅、頻率等數據。

②非接觸：相比傳統的接觸式測量手段，DIC非接觸測量技術不會因自身質量和特性對結果準確性的影響，對于生物體形狀和結構的特殊性，更具優勢。

③實驗數據可靠性：生物力學實驗講究周期和成本，DIC測試數據可反復分析處理，而無須重做試驗，節約成本。

④功能更強大：DIC系統可與體式顯微鏡、高速攝像機結合適用，觀測細微結構的形態變化，以及瞬態位移及變形生物力學特征的分析。

從骨骼、肌腱、韌帶甚至類似血管等生物組織的力學性能，到運動軌跡追蹤，實現有效三維全場應力應變和動態測量。

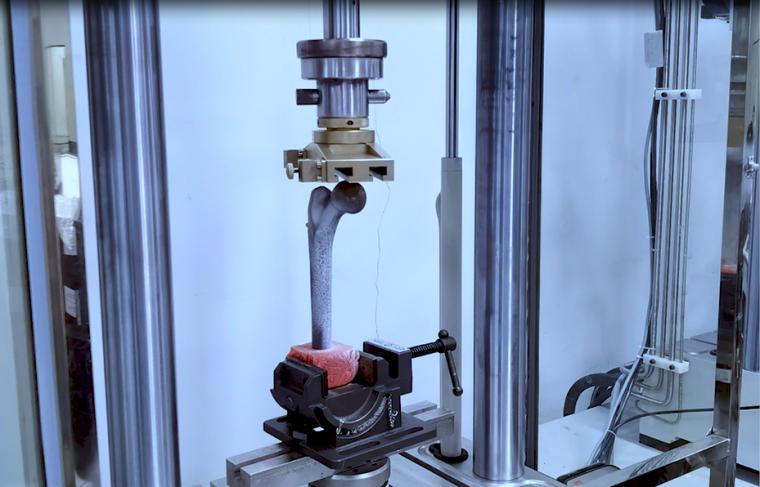

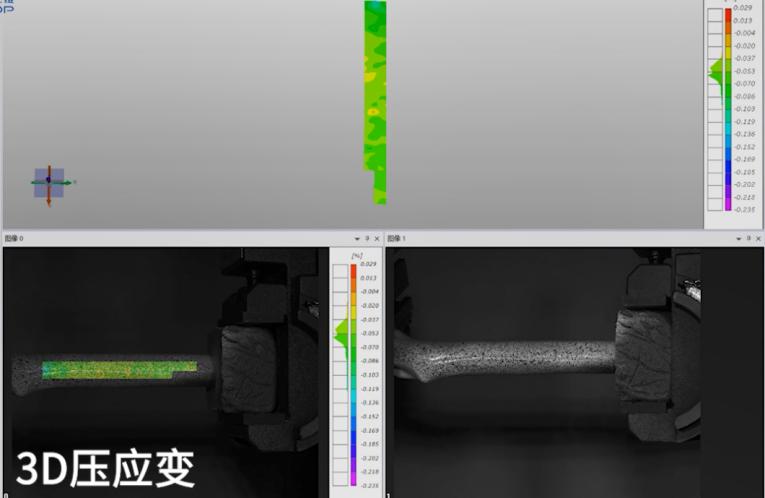

骨頭材料受壓變形DIC測試

對于身體維持骨骼筋膜重力平衡的負擔，是導致骨骼變形的關鍵因素。采用數字圖像相關技術（DIC），能提供三維全域數據，可精準測試骨骼材料在運動負荷狀態下的變形、抗沖擊能力及最大承受力。

脛骨標本拉伸DIC測試

過模擬脛骨負載狀態，驗證脛骨受拉變形情況及抗拉能力。由于脛骨屬于微小尺寸材料，采用DIC技術結合光學體式顯微鏡，對脛骨觀測區域進行放大，觀測拉伸過程中應力應變區域及細節變化特征。

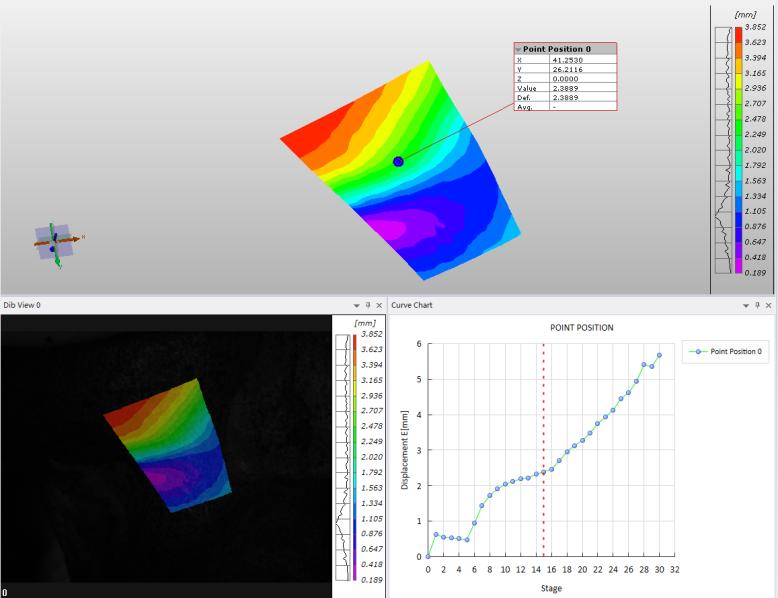

DIC應變測量：脛骨拉伸位移場

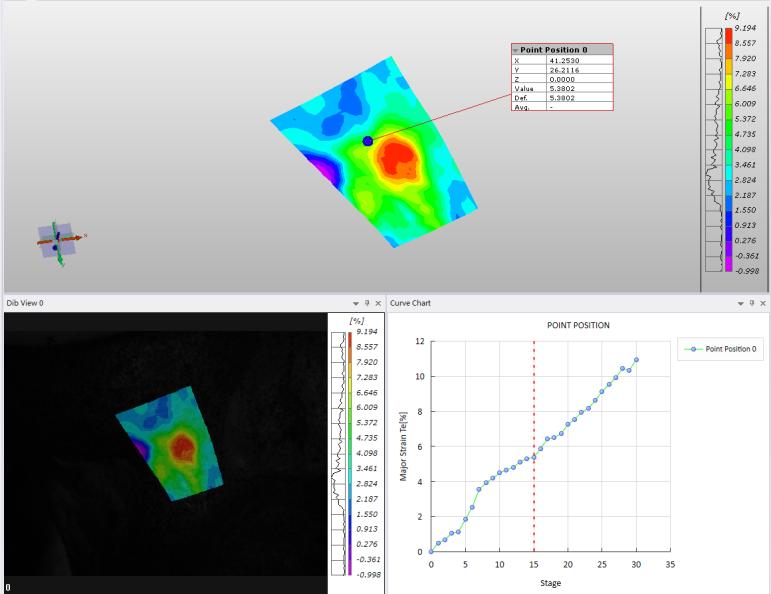

DIC應變測量：脛骨加載應變場

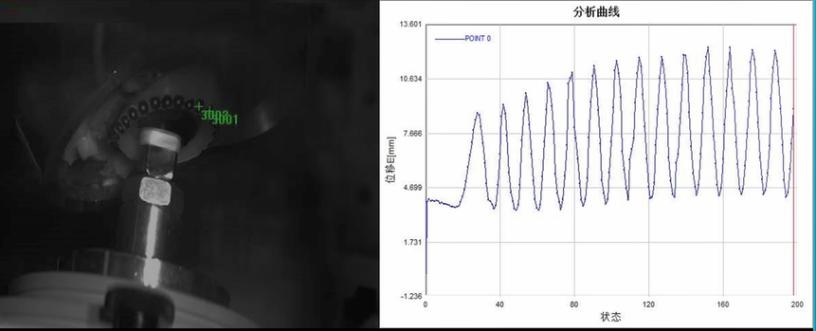

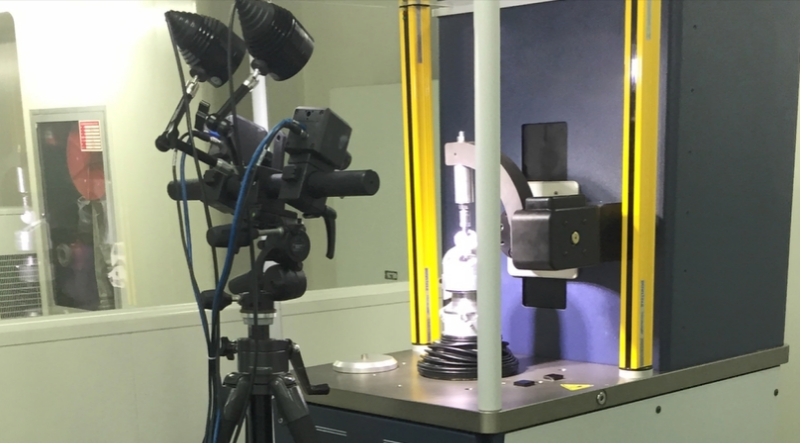

胯關節運動模擬DIC測試

髖關節是人體最靈活的關節之一，因?yàn)樗梢园l(fā)生多軸運動?？紤]到其固有的深髖臼(窩)結構，具有很大的穩定性和活動性。采用DIC技術采集模擬胯關節運動過程的位移變化，角度變化、內外旋以及伸展變化等，為胯關節運動性能和健康評估提供數據參考。

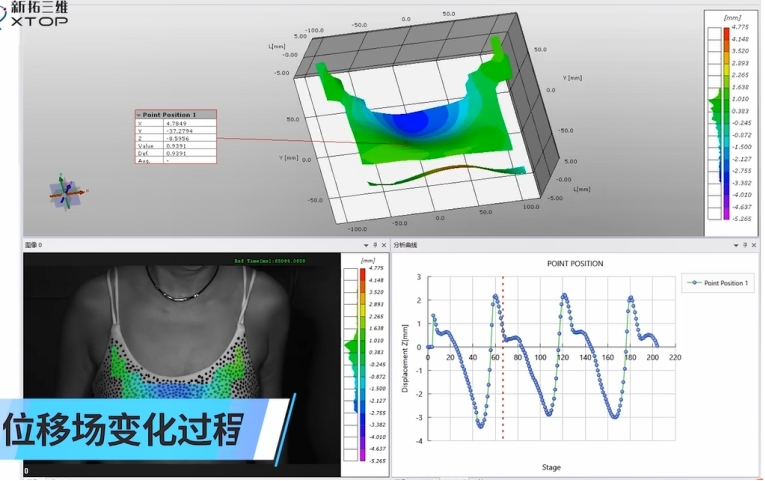

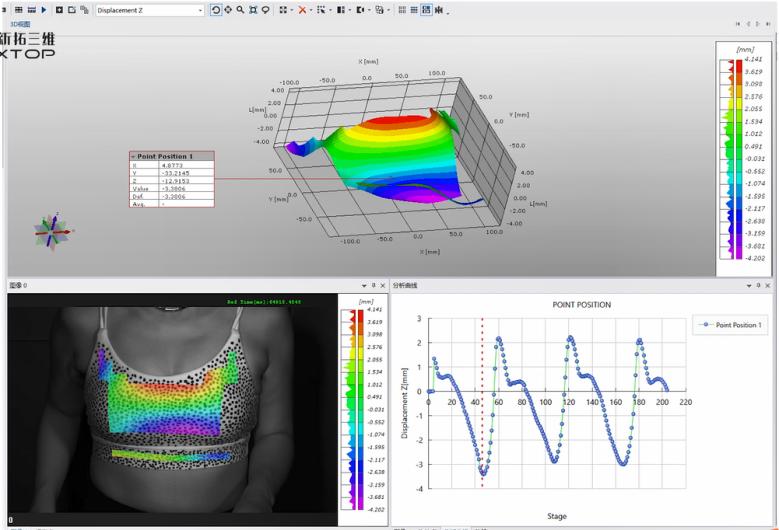

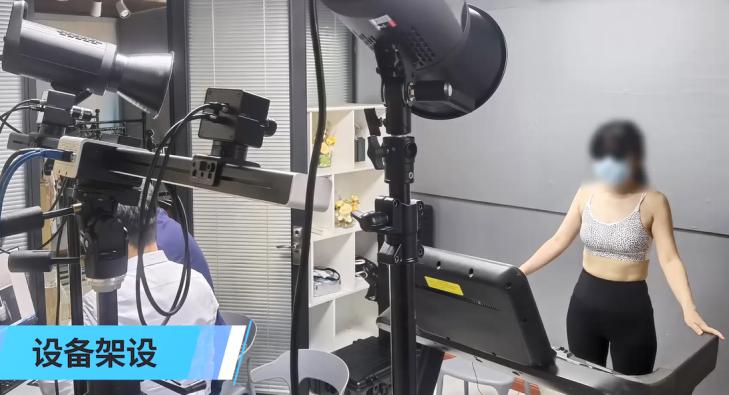

運動文胸防震與舒適性DIC測試

為了探究不同設計和面料成分的運動文胸運動學參數和防震性能，采用DIC技術分析模特在跑動過程中文胸散斑點在變形前、后的三維坐標變化，分析文胸防震性能/舒適性與胸部位移、速度、加速度之間的關系，對未來文胸的面料與設計改良提供參考依據。
