在過去，大家都知道XTDIC三維全場應變測量系統由于擁有諸多優點，已經被廣泛應用于土木工程、機械、材料力學、電子封裝、生物醫學、制造焊接等許多科學及工程領域。

然而大家不知道的是，XTDIC三維全場應變測量系統在農業領域也在發光發熱，助力數字農業在科研領域的探索和進步，接下來，一起來看看它如何在農業領域散發光彩的吧！

DIC數字散斑技術在農業領域新應用

DIC數字散斑技術用于玉米抗壓特性分析，研究應力裂紋規律，分析玉米種粒受壓變形位移場、應變場和裂紋萌生演化，有助于保證玉米種粒的發芽率，提升玉米的品質和產量。

果實采收機理的探索，是保證采收機是否成功的關鍵所在，優化參數是保證連續式采收機采收性能指標的基礎。另外，果品采收的設計要求是高效率、高質量、低損傷，為滿足這些性能指標，須確定振動采收裝置的最佳振動參數。

與僅測量離散點的傳統傳感器不同，新拓三維XTDIC三維全場應變測量系統使用灰度值特征提供整體的三維坐標點云，并隨時間推移跟蹤全視場三維位移及應變，捕捉和評估三維空間里的運動和變形，為分析玉米種粒受壓裂紋演化、果實采收效率參數分析提供重要參考。

玉米種粒抗壓特性測試

測試需求

在玉米種植和脫粒過程中，經常因?yàn)榱鸭y現象或受外力影響而產生種子損傷，這種損傷主要表現在玉米種子裂紋的生成，影響玉米的品質和產量。

采用不同含水率、不同品種、不同型號的玉米種粒施加壓力，對玉米種粒的抗壓特性和裂紋產生規律進行研究，通過獲得玉米種粒在施壓受力部位的損傷機理，從而改進玉米脫粒工藝，減少玉米破碎率，以提高玉米種子的存活率和生長率。

解決方案

本次測試對象為新鮮玉米種粒，擬采用新拓三維DIC非接觸式全場應變測量系統，獲取玉米種粒受外力擠壓過程中位移場和應變場。

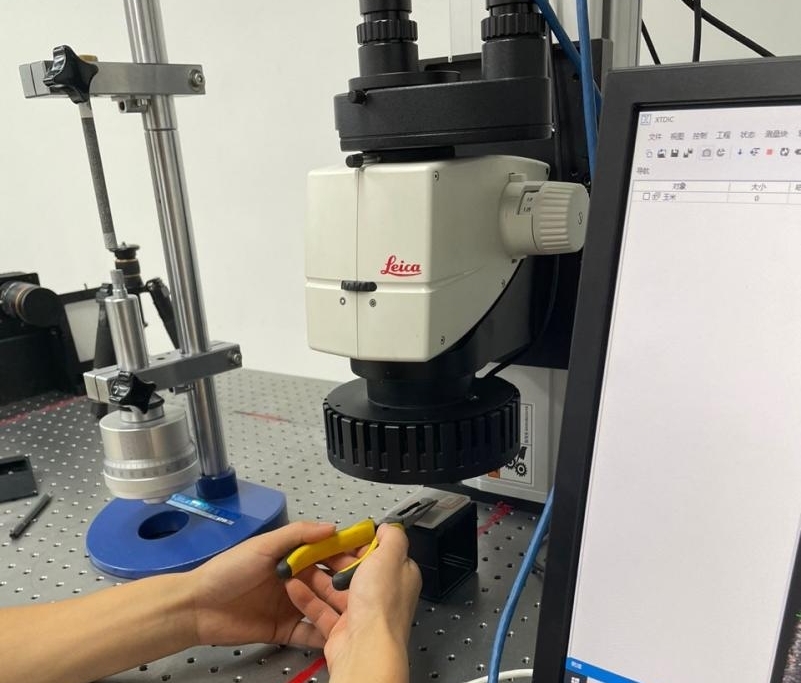

考慮到被測玉米種粒較小，采用新拓三維XTDIC-Micro顯微應變測量系統，搭配高放大倍數顯微鏡，對被測玉米種粒放大倍率；用鑷子夾住種粒兩端，施加一定的擠壓力，拍攝擠壓過程中種子粒表面的變形。

項目成果

XTDIC軟件可實現對微小式樣的觀測、分析、計算，快速分析出玉米種粒試樣表面位移場和應變場。

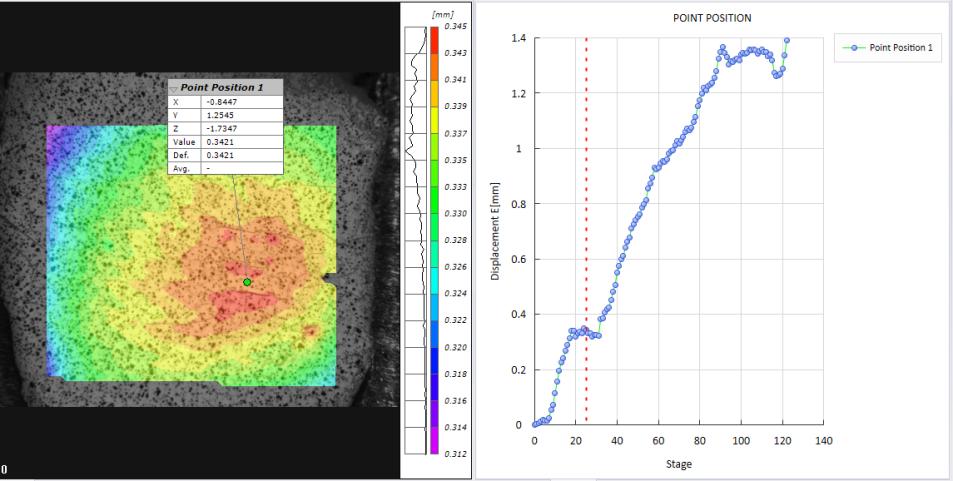

玉米種粒被擠壓時位移場：

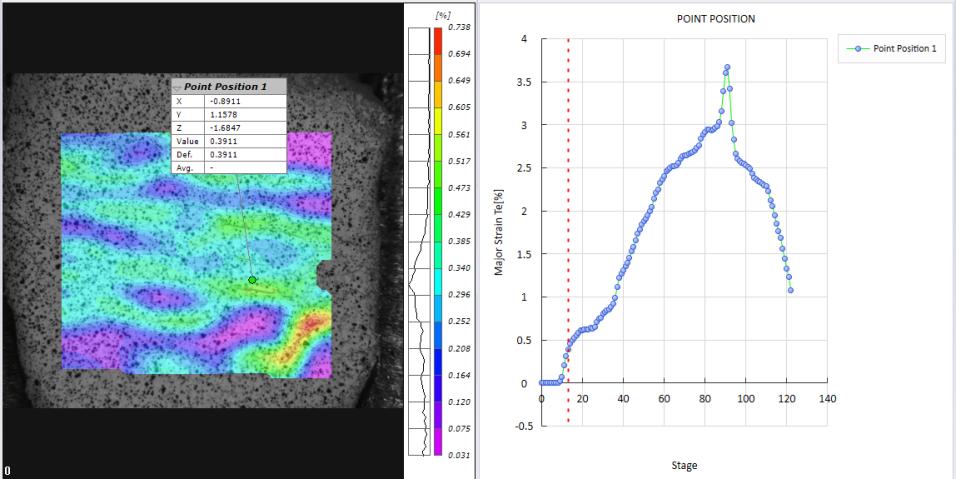

玉米種粒被擠壓造成表面出現褶皺最大主應變場：

選取任意一點可繪制出該點隨時間的位移曲線、應變曲線：

果樹振動采收影響機理測試

測試需求

研究果樹振動采收影響因素，能夠?yàn)檎駝?dòng)式果品采收機的研制提供理論基礎。以海棠果樹為被測對象，采用連續振動方式對果樹進行振動試驗，借助XTDIC-STROBE三維動態測量系統和高速相機，對振動參數進行收集及分析研究。

（1）建立果樹振動試驗?zāi)Ｐ?，確定影響振動采收的影響因素。

（2）研究不同振動頻率、振幅、激振位置對振動采收的影響。

（3）通過高速相機記錄振動試驗果實脫落全過程，研究海棠果實在振動脫離果株過程的運動規律。

（4）計算果實脫落瞬間的速度、加速度、脫落慣性力。

解決方案

傳統試驗方法，一般采用靜態測量，無法對振動落果的全過程進行檢測和記錄。接觸高速相機采集振動采收過程影響特性，觀察果實在振動過程中受到拉、彎、扭等綜合影響作用，從而脫離果株。

并且通過XTDIC-STROBE三維動態測量系統，對實地果實脫落時刻的運動參數進行精確的計算，驗證室內試驗的準確性，為振動采收裝置的設計和采收方案提供數據參考。

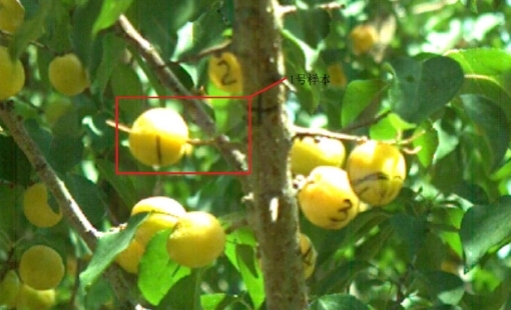

實地被測果實樣本

項目成果

試驗過程中，激振器輸出連續激振力，枝干在激振力作用下做強迫振動，果實被迫做自由振動與強迫簡諧振動的組合運動，振動過程中，當果實的慣性力大于國柄結合力時，果實實現脫落。

采用XTDIC-STROBE三維動態測量系統軟件，對高速相機的圖像樣本追蹤點X、Y方向的位移及位移模的計算，獲取海棠果運動位移的具體數值，得到海棠果振動過程的運動參數，最終計算出海棠果果實脫落瞬間最大速度、加速度、脫落慣性力。

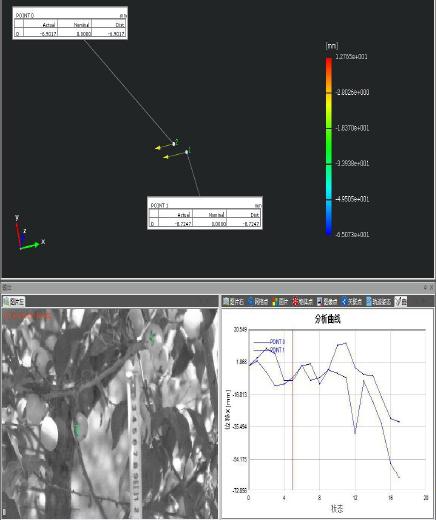

兩組海棠果被測果實特征標定與測量：

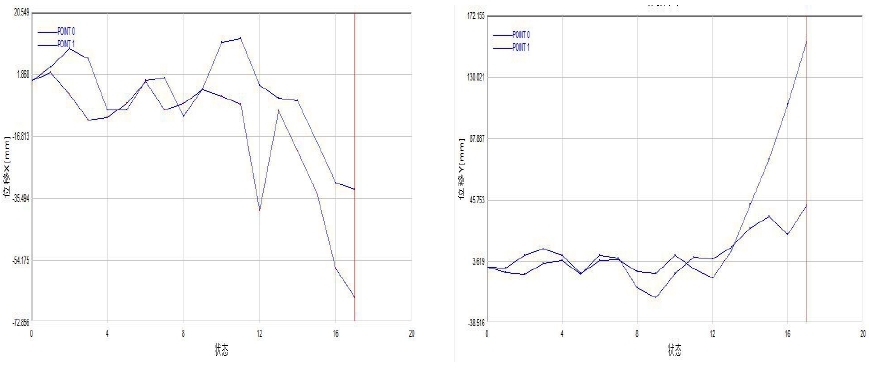

兩組海棠果振動下位移測量結果：

兩組海棠果X方向位移曲線    兩組海棠果Y方向位移曲線

采用DIC軟件計算，能夠直觀被測區域在整個運動過程的三維形貌、三維坐標及三維位移，并且位移數據可記錄可追溯，因此速度、加速度數據可通過采集時間間隔進行結算。

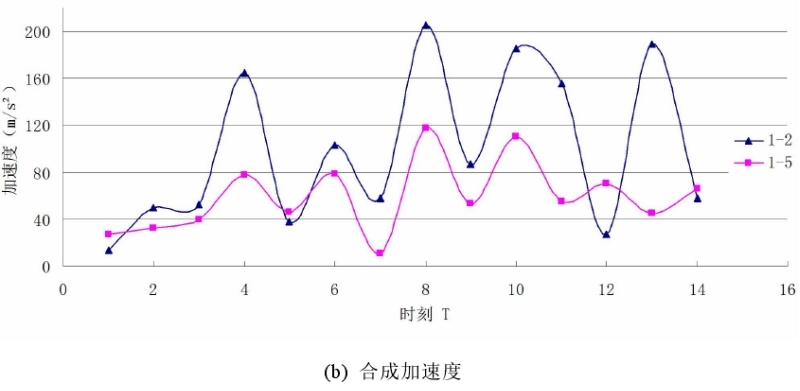

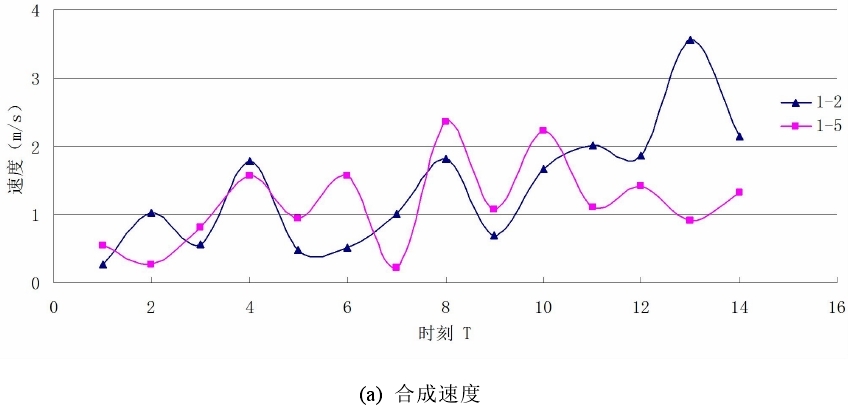

求得海棠果樣本的合成速度、合成加速度：

作為國產自研DIC技術的引領者，新拓三維關注DIC數字散斑測量?jī)x器產業自主可控之需求，不斷攻堅克難，不斷探索創新，持續打磨產品，深耕用戶需求，開拓全新領域，并期待與各行業用戶攜手，探索DIC技術更多未知應用領域。
