地鐵像奔流在城市地下的動脈，晝夜不息地為城市注入生機與活力。

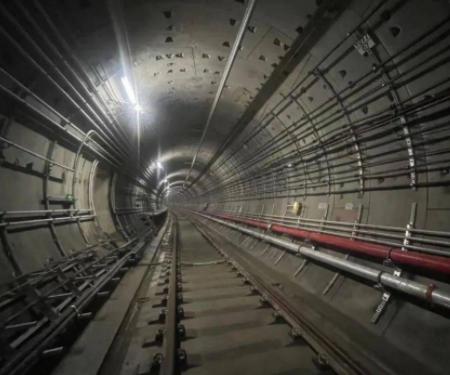

我國地形復雜，在地鐵施工建設中，會遇到很多隧道施工作業。隧道施工作業在山體下進行，因此隨時存在安全危險。
隧道施工非常復雜，在隧道開挖過程中，會受到地質、天氣等因素影響，加之城市高樓林立，對地鐵隧道施工質量提出了更高的要求。
在我國城市隧道施工的安全事故中，地面坍塌事故占有較大比重，且塌陷事故發生突然、危害性大，嚴重威脅著城市的生產和生活，對施工人員與當?shù)厝罕姷纳踩彩菢O大的威脅。

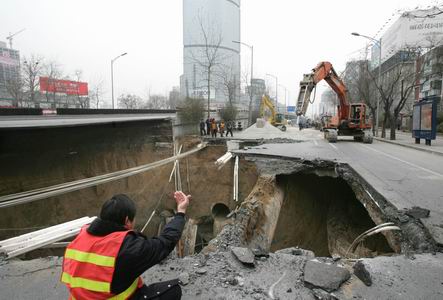

污水管斷裂&繁忙路段交通中斷
地面塌陷深坑&搜救（6人遇難）
基于國內隧道施工過程中地面坍塌事故頻發的現狀，在隧道施工前，必須對施工土層土質進行勘察，科學分析隧道施工中地面塌陷災變的機制，有針對性地提出控制措施，減少塌陷事故發生的幾率。
在城市地鐵隧道施工過程中，地面塌陷事故雖然誘因復雜，但有規律可循。從有關數據統計分析來看，地面塌陷事故的形成過程主要有幾種類型：
1、由于施工引起上表底層穩定性遭到破壞出現地面塌陷；
2、由于隧道施工作業，原有的不良地質層受到破壞，引起的地面塌陷；
3、由于施工操作不當，引起管道滲漏問題惡化，進而導致地面塌陷。
不良地質環境，主要是底層中出現的空洞。隧道開挖作業中，設備運動會產生震動，周圍巖體會發生松散、脫落，巖體的厚度變薄，圍巖壓力拱喪失負載力，影響空洞結構的穩定性，地面坍塌事故由此而發。
相似材料模擬加載試驗是研究隧道施工過程結構變化、塌陷發生的一種重要手段。
通過制備地質結構相似材料，建立三維物理模型，模擬隧道施工過程對巖土復合地層的破壞，借助數字散斑技術（dic）測量，對模型表面應變、位移進行實時監測，為探究塌陷的發生和破壞規律提供指導依據。
采用新拓三維XTIDIC三維全場應變測量系統，基于數字圖像相關法及圖像處理技術，通過給模型施加壓力來模擬地質層受壓情況，分析地鐵隧道施工擾動下，含缺陷巖土復合地層災變機制，分析隧道周圍的地層結構位移及坍塌演化。

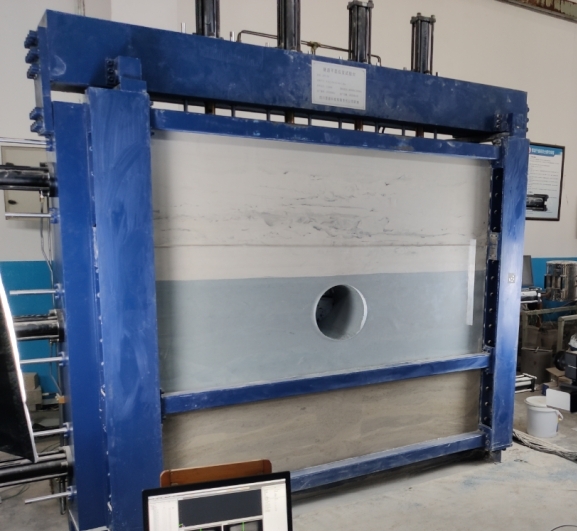

相似材料模型整體尺寸2m*3m，模型上方施力液壓機提供載荷，在不斷增大載荷過程中，XTDIC三維全場應變測量系統實時觀測整個地質模型的結構變化。地質材料模型具有流動性，利用前方樹脂玻璃作為觀測平面，中間圓通部分模擬隧道環境，去掉加固鋼圈后，液壓機對模型進行加載。
采用XTDIC三維全場應變測量系統對地質層模型位移及應變進行觀測，XTDIC系統基于雙目立體視覺技術，通過兩個工業相機實時采集模型變形過程中的圖像，經過標志點識別及圖像匹配，解算地質材料模型表面位移應變數據。
XTDIC系統選取1200萬像素30幀工業相機，測量視場2m，精度0.1mm。在施加載荷的同時，XTDIC系統相機同步采集數據，通過XTDIC軟件計算模型位移及應變數據。
實驗前完全坍塌后

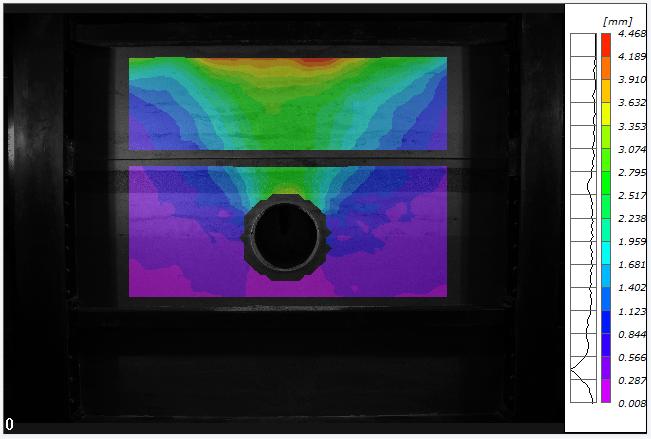

液壓機加載初期位移增加緩慢，隨著加載不斷推進，受壓面以及圓通洞口上方位移變化加大，說明關鍵塌陷部位位移變化加大，坍塌位置最大位移達到11.38mm，XTDIC分析軟件輸出坍塌前位移及應變圖。

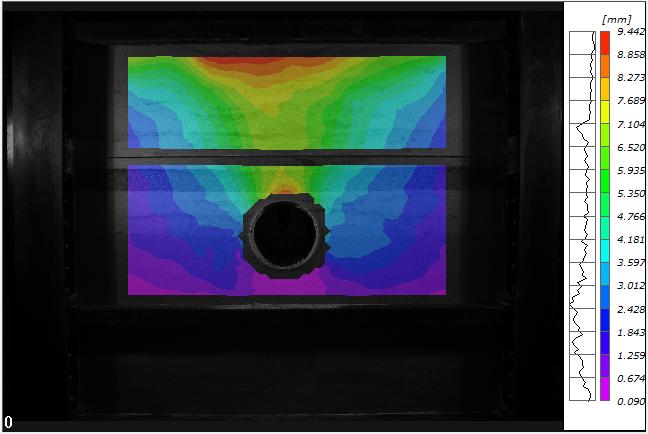

隨著加載能量繼續增加，地質模型的承載能力下降，分析位移散斑圖可發現，位移快速增加，最大垂直位移達到了22.18mm，此時模型已塌陷破壞，加載至中部位置完全塌陷，圓通洞口位置自上而下塌落，XTDIC系統輸出坍塌后的位移及應變圖：

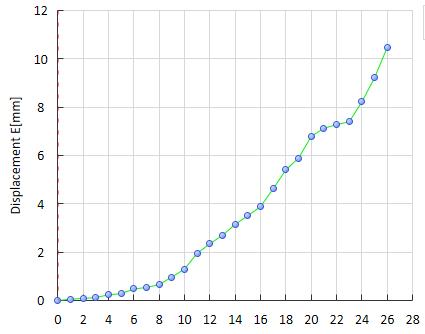

選取圓通洞口上方塌陷關鍵點，XTDIC軟件輸出隨著加載力與位移的變化關系曲線，可以清晰呈現模型塌落破壞過程，隧道頂部關鍵點位移及應變圖：（該區域坍塌后沒有數據）
采用新拓三維數字散斑技術（dic），采用地質材料模型，對地鐵隧道施工擾動地層災變機制進行探索，采用模型測試分析的方式，揭示隧道施工誘發地面塌陷的災變機制及演化規律，為有針對性提出隧道施工過程中地面塌陷的控制方案提供數據依據。
