管路、線束在工業領域內應用廣泛，被稱為“工業血管”，承擔發動機、制動、空調等諸多子系統中的燃料運輸、通信、線纜保護等重要功能，其可靠性直接關系到整機的性能和壽命。

彎管形狀直徑各異、體型復雜、曲率多樣。借助傳統的機械檢具檢測（靠模法）、輔以三坐標、關節臂等接觸式檢測方法，依賴人工判斷，無法量化偏差，可追溯性差，檢測效率低，難以做到產品全檢；且容易劃傷管件產品外觀，成為廢品；

種類繁多的管件需要一對一的檢具，其制造、計量和儲存成本高昂；用工成本上升，人工檢測也要花費不少人力成本。

彎管、管路的檢測，往往是在數控彎管機生產的過程中同時進行，可以快速得到這一批次彎管的質量情況，這就要求彎管檢測和彎管機調機，必然是越快越好。

三維彎管在線檢測方案

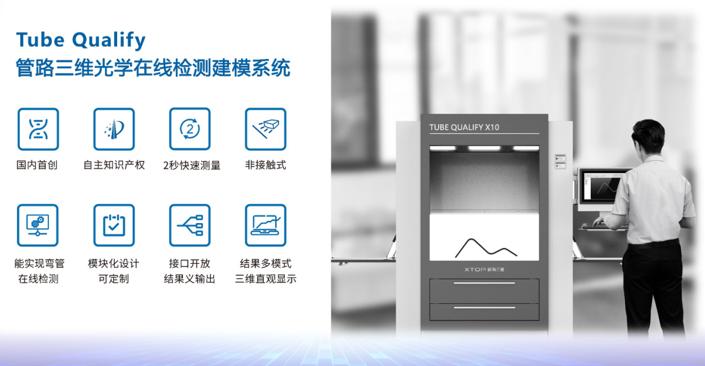

新拓三維Tube Qualify三維光學彎管測量系統由公司自主研發，是國內首創。系統采用多相機柔性空間標定、圖像識別、三維立體匹配等技術，快速重建出管路管件的三維模型，實現管路、線材的非接觸式光學三維在線檢測。

相較于傳統的檢具檢測方式，Tube Qualify三維光學彎管測量系統檢測效率更高，2秒即可完成在線檢測，檢測精度更高，并可出具圖文并茂的檢測報告。Tube Qualify系統不僅適應于管路檢測，還可用于管路逆向、彎管機調試、非標準管檢測等領域，并可搭配機械手、上下料架、上位機控制系統等，實現高效率的自動化彎管檢測。

在彎管生產企業的應用

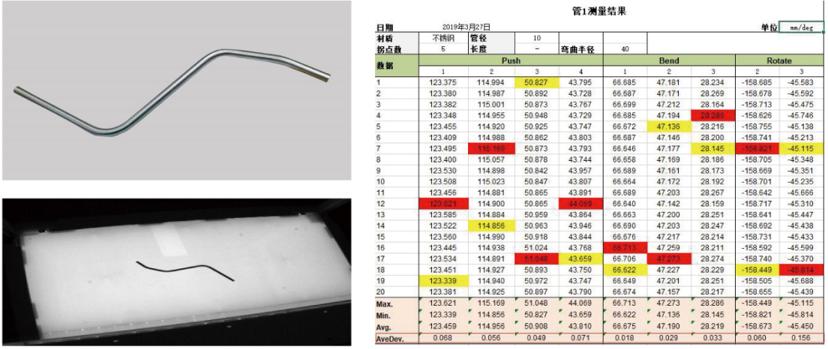

1、管路生產過程的全檢

傳統檢測對于大批量生產管路，無法做到全檢，且質量不可控。

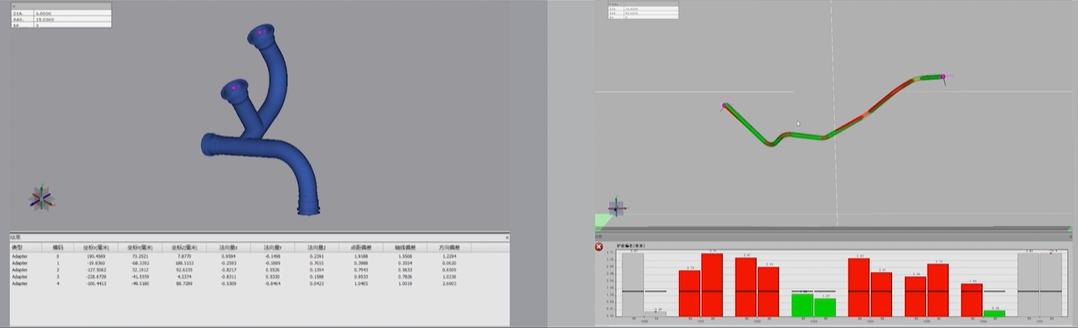

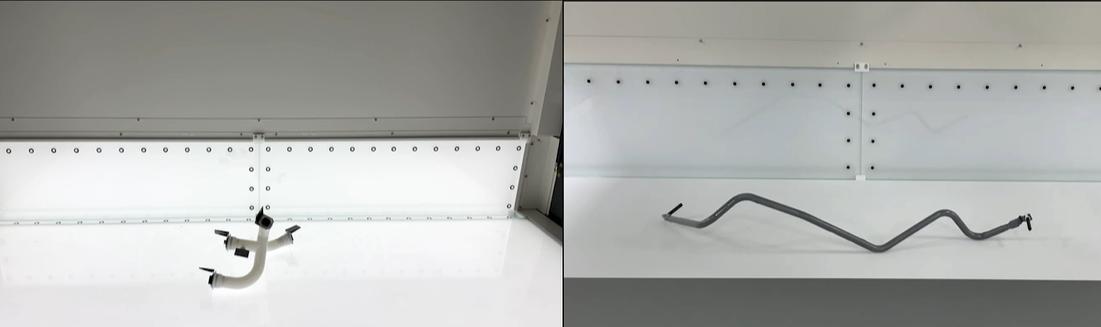

2、多分支管&異形管檢測

傳統檢測方法難以檢測異形管、多分支管等復雜管件，Tube Qualify系統適用于復雜空間形狀異形管、多分支管、帶法蘭端頭等連續變化的復雜管件檢測。

3、新品工藝快速迭代、定型

新品設計定型階段的工藝摸索迭代，仍然依賴人工經驗，材料、時間、人力成本高昂。

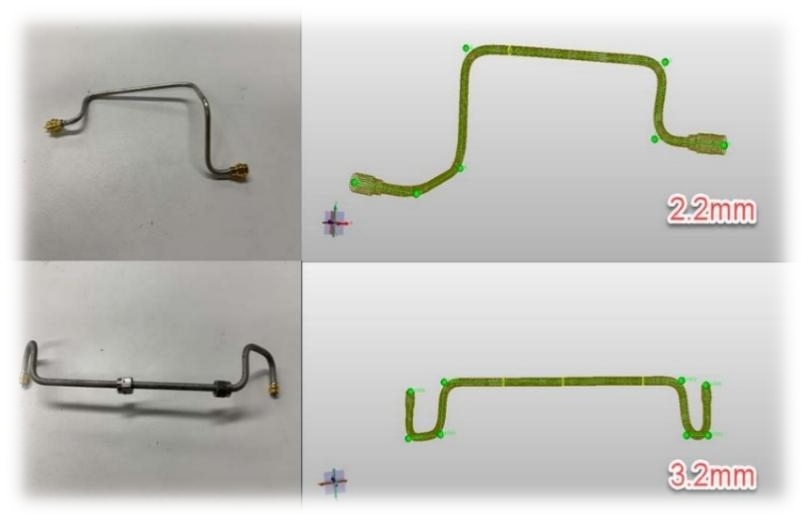

4、無圖紙管件的逆向建模

針對裝配取樣、實物拆卸等非標管件，可以快速逆向建模，1:1還原實物。

在彎管機制造企業的應用

1、彎管機快速調機校正

生產換型或新品上線過程中，需要根據實際材料、工藝等進行不定時調機，過程繁瑣且無法量化，制約生產效率；

2、提供第三方驗證方案

彎管機交付試產過程中，需要提供包含檢測單元的完整產線方案，傳統檢測方法無法定量驗證性能指標，需要第三方輔助。

在彎管自動化產線的應用

1、自動集成，在線實時檢測

Tube Qualify三維光學彎管測量系統為主體，結合自動上料架、機器人、全電動數控彎管機、上位機控制系統、收料裝置等，實現高效率的自動化彎管檢測。

2、數據反饋，余量切割

Tube Qualify三維彎管測量系統測量彎管數據有偏差，可通過快速的交互反饋，對彎管余量進行切割，或者快速調整彎管生產工藝。

目前，新拓三維Tube Qualify三維光學彎管測量解決方案已成功應用于汽車彎管生產、航空彎管制造以及各類彎管生產單位及企業，成為客戶彎管三維檢測指定供應商，并簽訂了后續的批量供貨合同。

接下來，企業還將積極推進Tube Qualify管路三維光學在線檢測方案在航空航天、汽車、自動化等實際場景中的工程應用，為更多合作伙伴提供系統性、客制化、一站式管路解決方案與服務。
