彎管彎曲成形——采用彎管機將管材毛坯彎制成一定彎曲半徑、角度和形狀的塑性加工工序，是彎管制造加工技術的關鍵步驟。彎管回彈直接影響管件彎曲加工的精度和效率,回彈一直是制約模具和產品質量、成本和效率的關鍵因素之一。

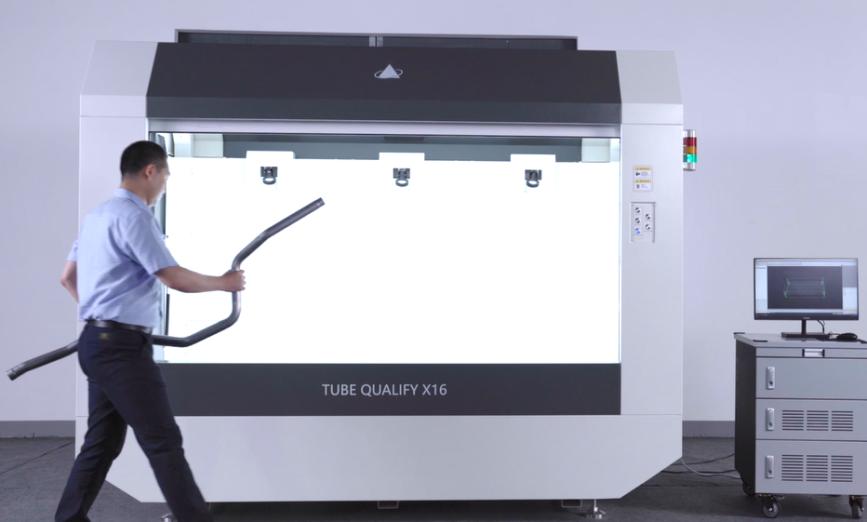

新拓三維研發推出的Tube Qualify三維光學彎管測量系統，基于多目攝影測量原理的管路重建技術，通過圖像處理、立體視覺等技術進行彎管三維重建，被測管件不變形，可以實現與數控彎管機的實時數據傳輸，利用獨有的算法反饋校正彎管加工過程中的回彈。

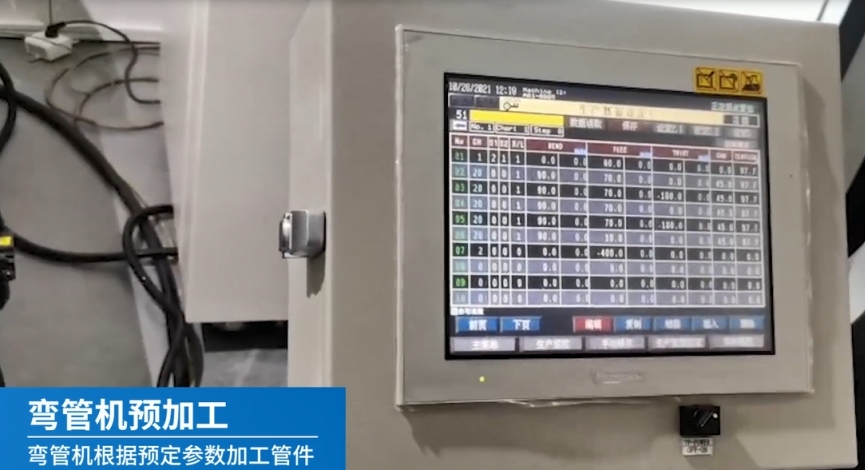

一根合格的彎管必須滿足對應的YBC參數：也稱為 LRA 數據，彎管機的進給長度、旋轉角度（有正負之分）、彎曲角度，彎管機控制系統以 Y 軸、B 軸、C 軸及 X 軸為控制對象，實現數字化彎管控制生產。

Tube Qualify三維光學彎管測量系統，可對彎管YBC參數進行檢測，可以檢測管件(送料/拉伸)長度，彎曲半徑，管件回彈以及彎曲修正數據，包括長度、角度、旋轉的絕對值和增量值，數據能以多種方式輸出，可以將修正數據實時反饋輸入到數控彎管機中。

彎管機參數校正

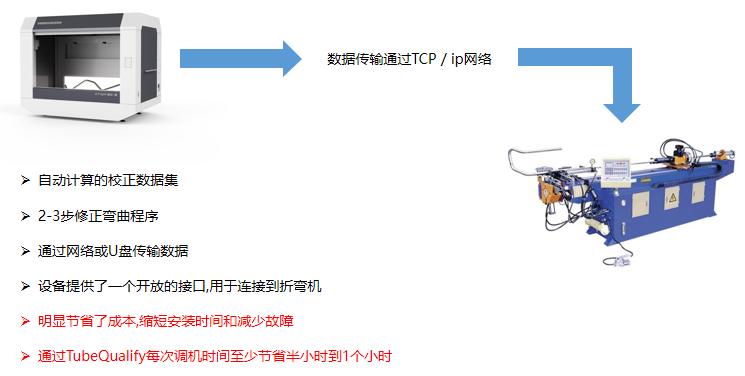

Tube Qualify系統軟件通過與彎管機聯機相互調用，可以輸給彎管機相匹配的加工參數和合理的修正值數據，供彎管機參數調整使用。與彎管機聯機進行數字化彎管制造，可有效提高管件的加工檢的效率，減少管件加工過程中的不合格率，節約企業成本，提高生產效益。

Tube Qualify系統對管件回彈的控制

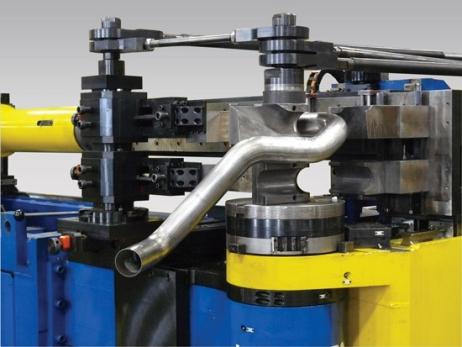

在數控彎管機加工過程，管路是彈塑性彎曲,彎曲回彈后必然會產生彎曲角變小、管件軸線伸長的現象。

基于多年的管路測量經驗和數據積累，結合國內外進行過的大量管路回彈實驗，Tube Qualify系統軟件可以通過回彈值與LRA修正兩種方式進行彎管回彈的補償。

彎管機對回彈值的應用

數控彎管機通過設置回彈值，彎管機電腦計算出補償后的LRA，并在彎管時按照計算結果加工，這樣可以達到在彎管折彎時進行回彈補償。

因管路形狀復雜多變，金屬材料回彈系數不同，需結合實際生產進行驗證。經由Tube Qualify系統進行彎管LRA參數測量，軟件中更新LRA進行管件回彈補償，一般只需要試制一到兩次，即可高效獲取能加工出合格產品的LRA參數。

Tube Qualify三維光學彎管測量系統設備有如下幾個特色功能

1、非標管件測量

彎管機折彎后因人工干預改變模型的彎管，傳統測量方法非常困難。Tube Qualify系統可自動進行非標彎管的標準化模型建立，優化反算出適合彎管機折彎標準的參數。

2、全能型彎管測量

Tube Qualify系統可測量各類形狀復雜管路，即使具有支架、法蘭、搭接件或其他附屬部件的管路均可測量，滿足彎管設計與制造測量需求，為管路逆向工程、質量檢測和生產控制整套流程，提供最優的解決方案。

3、標準彎管庫功能

Tube Qualify系統可支持用戶自己建立標準彎管庫，支持彎管庫數據的一鍵導出；支持在測量彎管時搜索標準彎管庫里可能的相似管件，以確定彎管可能的標準型號；支持以標準彎管為基準，在測量彎管時，可判斷彎管加工質量，并確認是否符合質量標準要求。

4、操作簡單易用

清晰的用戶操作界面，簡單易懂，檢測人員稍加學習即可完全掌握，不僅可以導入CAD模型，方便操作員進行管件檢測，同時可以生成直觀清晰的檢測報告，包含管件的PRB偏差、XYZ偏差、空間長度、用料長度、管徑、折彎角等。
