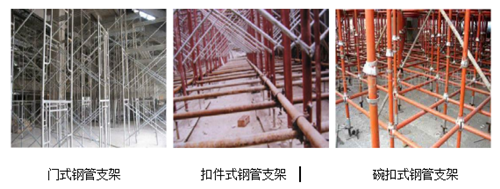

隨著土木基建工程建設的蓬勃發展，滿堂支撐體系的使用日趨頻繁。其中，碗扣式滿堂支架在橋梁、高層建筑等混凝土結構施工過程中的地位不容小覷，是保證工程安全質量的關鍵工序。

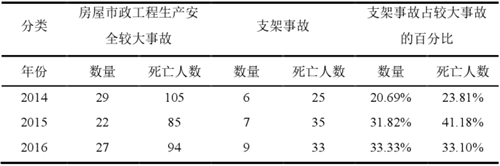

　　過去由于設計不規范、搭設構造不合理等原因?qū)е履_手架、支架、模板倒塌事故頻發，造成了慘痛的生命傷亡和巨大的財產損失。因此，對碗扣式滿堂支架體系的設計中，進行數值建模分析、工程實測相結合的穩定性分析研究尤為重要。

　　為研究碗扣式鋼管支架力學性能和穩定性，采用支架負載試驗分析方法，通過對不同步距和斜撐設置的立桿進行加載，結合新拓三維XTDIC三維光學應變測量系統，獲取三維全場變形及應變數據，分析其力學性能及穩定性，并與有限元數據進行比較分析其變形規律，為碗扣式鋼管滿堂支架的設計提供數據參考。

　　二、測量需求

　　支架坍塌安全事故頻發，其原因不僅僅是桿件和碗扣的質量問題，還有碗扣式鋼管支架設計計算等問題。嚴格監測與控制桿件質量可減少事故發生，其根本方法是系統地研究碗扣式鋼管支架的受力性能，明確支架的力學概念，簡化計算方法，保證支架施工設計的結果準確。

　　三、原有檢測方法

　　原有解決方案

　　傳統的接觸式測量方法包括各種接觸式的應變片、電子引伸計，它通過試件的機械接觸隨著一起變形，并通過機械和電子原理把變形信號放大，達到應變測量的目的。

　　原有方案不足

　　由于載荷或幾何形狀的復雜性，支架構件的危險點往往處于復雜應力狀態，復雜應力狀態下的力學行為是測試重點。對于大型結構應變的測量，接觸式引伸計價格昂貴，測量范圍小，無法滿足結構大變形測量的需要。

　　四、新拓的DIC測量方案

　　新拓三維自主研發的XTDIC系統，是一種建立在圖像處理與數值理論基礎上的光學測量技術，通過比較被測結構表面變形前后的灰度圖像，獲取全場位移及應變信息。DIC全場應變測量對于結構件在載荷作用下力學響應分析十分重要，同時也為復雜問題的有限元模擬提供了實驗驗證。

　　將碗扣式鋼管滿堂支架按照一定的步距及斜撐進行安裝架設，支架整體尺寸約3mX3mX5m（長X寬X高）。為吻合架體的真實受力，采用一套三級分配梁加載系統，各立桿均勻分配載荷。試驗采用2臺300t作動器進行分級加載，每次載荷量為試驗載荷的25%，達到屈服載荷后進行位移控制加載，每次加載2mm，直到架體失穩破壞。

　　XTDIC系統采用2個1200萬相機，加載過程中相機同步采集數據，經圖像匹配、三維重建，最終獲取支架表面三維全場位移及應變數據。

　　3數據分析

　　碗扣式鋼管滿堂支架在水平方向上，由于內側加入斜撐，外側變形量較內側大；在豎直方向上，中間變形比兩側大，隨著載荷增大，中間區域發生彎曲直至最后失穩。

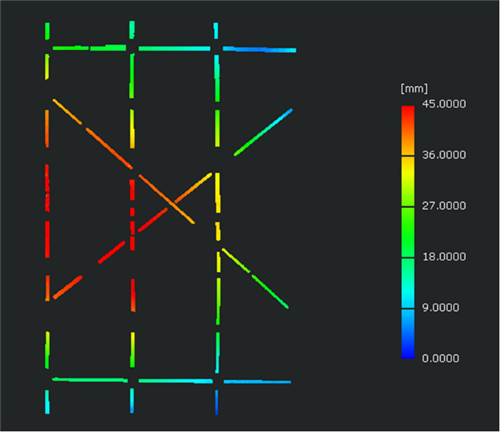

　　圖：三維全場變形數據

　　通過三維云圖可直觀顯示出支架整體變形趨勢及變形分布規律，也可分析關鍵點的詳細變形數據。通過多組實驗可分析不同步距、不同斜撐下支架整體的變形數據，研究變形規律，優化支架設計，尋求最佳的搭設方式。

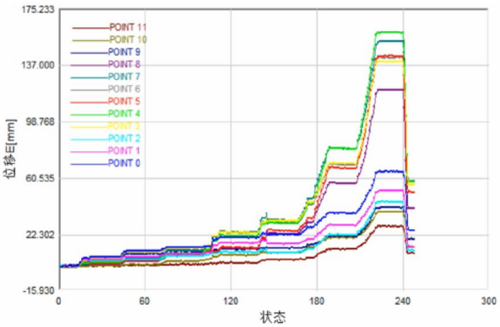

　　圖：曲線分析

　　碗扣式鋼管滿堂支架拼拆迅速，承載力高，通用性強，在工程中的應用日趨廣泛，支撐架的安全穩定性日趨受重視。通過支架載荷試驗,新拓三維XTDIC系統分析載荷、斜撐兩種因素變化對碗扣式鋼管滿堂支架的破壞形式，受力性能，承載能力和穩定性的影響，這對于提高結構件有限元模擬的精度和可靠性有非常重要的價值，可為進一步優化碗扣式滿堂支架的結構性能提供研究數據和思路。
