彎管結構因其質量輕、強度高、易于加工等優點，在汽車、家電、航天、軍工等行業獲得廣泛應用，如汽車排氣管、航空發動機管路等。

三維自由彎曲成形技術是塑性成形領域一項重要的技術創新，可實現管材、型材、線材精確無模連續彎曲成形，特別適用于復雜空間形狀彎曲構件或者彎曲半徑連續變化的復雜彎曲構件。

在實際彎管和生產和裝配過程中，如何快速、高效、準確地測量管路尺寸并驗證其是否滿足設計需求，一直是彎管檢測的關鍵瓶頸。

新拓三維Tube Qualify三維光學彎管測量系統，通過多個高幀頻、高分辨率的工業級相機從各個角度拍攝彎管的二維圖像，通過圖像識別、立體視覺、攝影測量、多相機空間標定、三維重建等技術，快速實現彎管三維外形的智能化高效在線測量檢測。

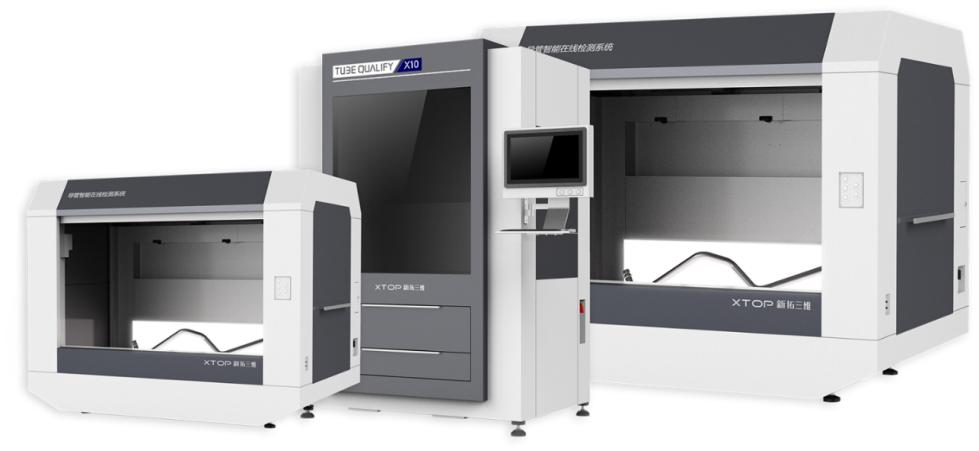

Tube Qualify-D8  Tube Qualify-X10   Tube Qualify-X16

Tube Qualify三維光學彎管測量系統是專為彎管測量研發定制，能夠捕捉復雜管件的精準三維數據，并快速重建出三維模型，測量精度高、速度快，可大幅提高生產制造效率，大幅降低人力和檢具成本，基于云端的彎管測量數據分析可以實現數據追溯，助力彎管生產過程智能化的工藝優化。

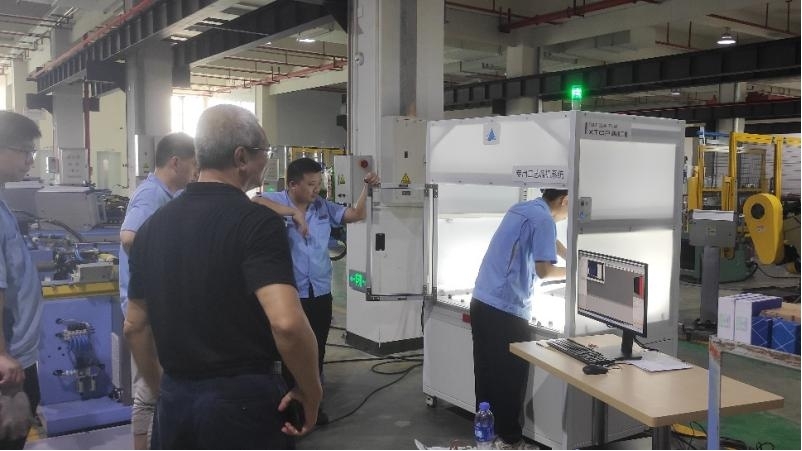

彎管在線自動化檢測

自由彎曲成形過程，數控彎管機折彎參數反饋是關鍵一環。通過建立三維彎管測量對比分析流程，可實現復雜彎曲構件的高效、在線、自動化檢測與數字化加工。
在數控彎管機生產過程中，需要將彎管數模的幾何信息轉化為自由彎曲工藝信息，獲得可直接輸入自由彎曲裝備的加工指令。
采用Tube Qualify三維光學彎管測量系統，通過對加工管件進行測量準確判斷彎管參數對XYZ和LRA(PBC）的加工偏差，通過理論值與測量值對比，可提供彎管修正量的輸出，并且可以與彎管機進行直接連接，對零件加工進行補償和指導分析，對于成形不滿足要求的彎管，通過實時反饋修改彎管機成形工藝參數。

彎管機參數校正

彎管逆向與裝配關系三維檢測

Tube Qualify三維光學彎管測量系統可用于彎管零件的逆向工程，對現有實體彎管零件進行測量，獲取其三維數據；另外可用于現有裝配內部結構下，找到合理空間，布置安全可靠的彎管零件。
在彎管測量的同時，焊接法蘭、支架等連接件的位置和尺寸同樣重要，Tube Qualify三維光學彎管測量系統可以測量這些彎管接口處的三維數據，準確獲取這些關鍵結構的孔位信息，保證彎管裝配精度準確可靠。

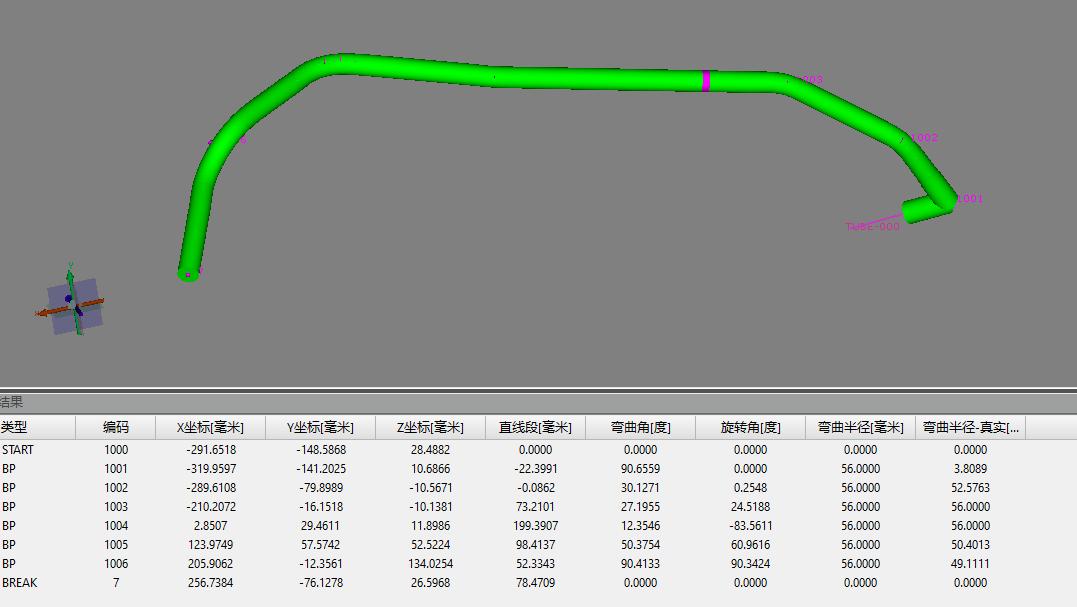

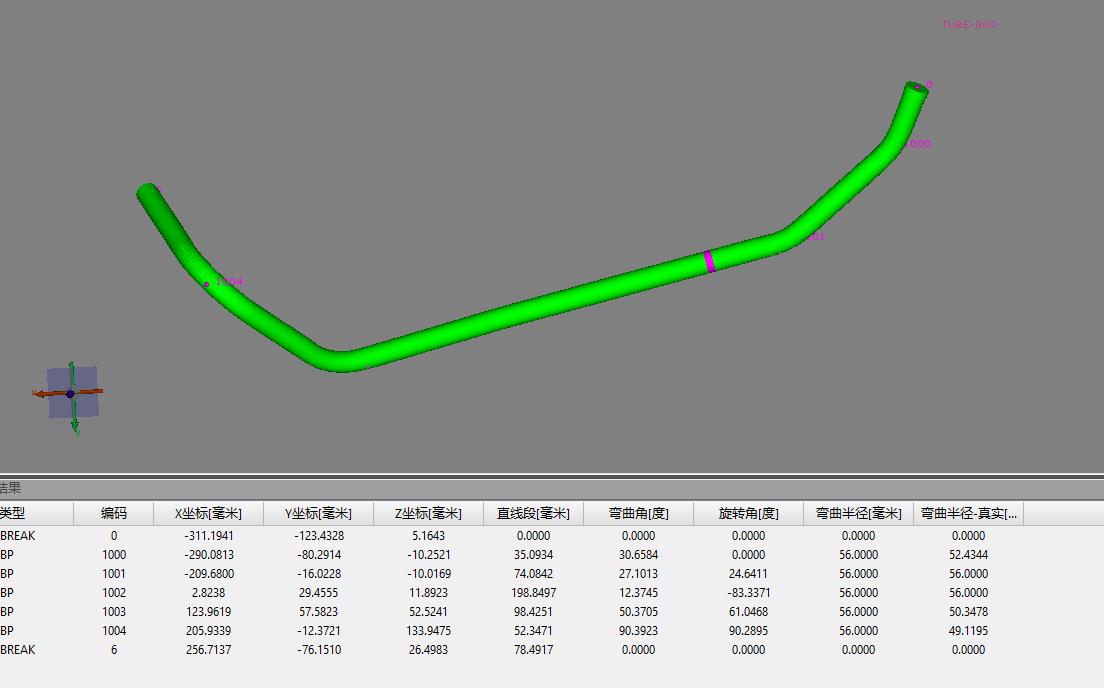

彎管三維測量報告

Tube Qualify三維光學彎管測量系統應用場景

1、自動調機：對彎管機進行調機校正，新彎管零件產品上線工藝參數迭代確定。比傳統手段提高效率10倍以上。

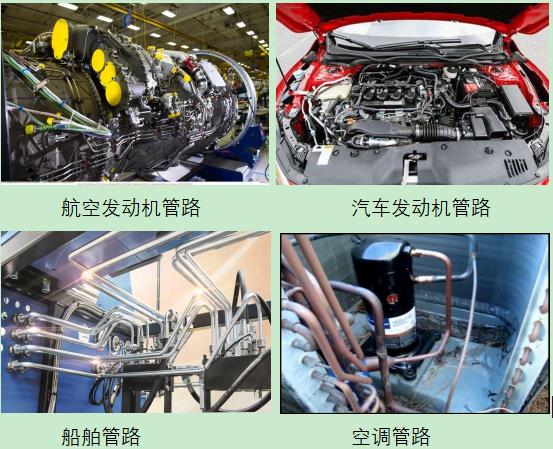

2、數字化檢測：航空航天、汽車發動機油路氣路，空調制冷和熱管理管路，新能源汽車的管路管件檢測等。
3、管型注冊與逆向：新產品設計、無圖紙產品生產或研發過程中的特殊手工彎管的管型注冊或逆向。
4、數字化檢具-護套偏差：對于管路測量，一般以護套偏差（Sheath Deviation）表達一根管子的測量精度。如下圖所示，對于折彎部分，入彎和出彎部分的徑向偏差，即為折彎點的護套偏差；對于端頭，則是起點或終點的軸向偏差和徑向偏差，即為護套偏差。
