彎管是工業各領域應用的重要零部件，被廣泛用于航空航天、汽車工業、船舶制造、家電行業、液體管道工程等各行各業。

復雜管路的高標準質量控制，一直是彎管加工行業面臨的難題，是一個整體上難度較高的領域。

Tube Qualify三維光學彎管測量系統：特別是測量彈性管、自由形狀彎管、亂序轉彎的彎管，以及批量彎管在線測量，它所要突破的技術難點多，但先行者就是要做別人做不到、或者沒做好的事。

傳統管路檢測手段，費時費力無法全檢

非接觸式光學彎管測量方案

新拓三維Tube Qualify三維光學彎管測量系統，為復雜彎管測量帶來了革命性的變化，帶來了更高的效率。Tube Qualify三維光學彎管測量系統采用工業視覺測量技術，能夠捕捉復雜管件的精準三維數據，可以一次性完成多根彎管的測量，并快速重建出三維模型，測量精度高、速度快。

Tube Qualify三維光學彎管測量系統非接觸式光學測量技術，如何突破復雜管路的檢測難題？這還得從管件繞彎成型工藝和測量技術原理聊起。

繞彎成型工藝

關于管路的繞彎成型工藝，是彎曲前管件頭部被夾持在夾塊和鑲塊之間，鑲塊固定在彎曲模上與彎曲模成為一體。

接下來，聊一下Tube Qualify三維光學彎管測量系統為何能對復雜管路進行精準測量。

新拓三維Tube Qualify三維光學彎管測量系統基于多目攝影測量原理的管路重建技術，利用多相機的柔性標定，在相機采集的多幅圖像基礎上，通過圖像處理、立體視覺等技術進行導管的三維重建。

Tube Qualify三維光學彎管測量系統支持標準折彎、柔性彎曲等多種管型重建，支持開放式端頭重建，自動計算折彎點坐標，構建彎管模型，自動計算YBC數據，并與XYZ進行轉換。

彎管三維測量應用場景

數字化檢具-護套偏差

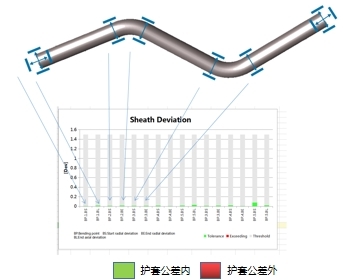

智能化檢具式評價方式

管路測量一般以護套偏差表達一根管子的測量精度。下圖所示，對于管路折彎部分，入彎和出彎部分的徑向偏差，即為折彎點的護套偏差；對于端頭，則是起點或終點的軸向偏差和徑向偏差，即為護套偏差。

彎管機自動調機

彎管逆向建模

逆向設計是現在常用的一種輔助設計手段，彎管零件用途廣泛,但由于其空間的復雜性,不易測量與仿制。

彎管的逆向：Tube Qualify三維光學彎管測量系統對現有實體彎管零件進行測量，獲取其XYZ、YBC數據，其XYZ數據，可實現分析、再設計的過程，YBC數據，可用于加工制造。

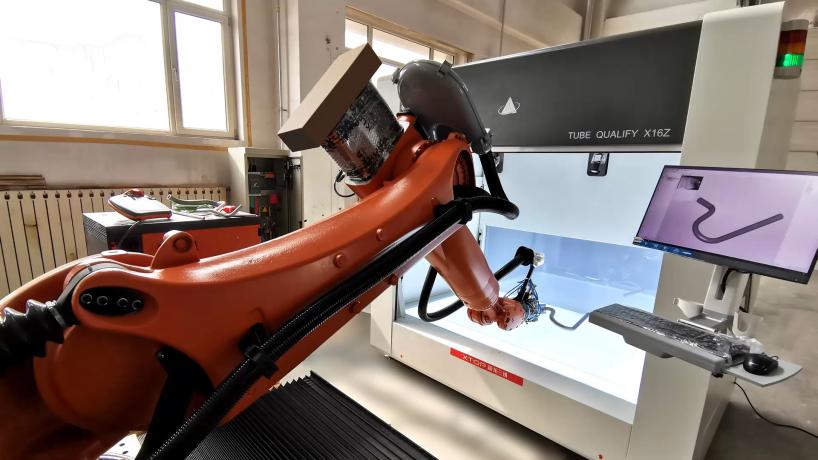

自動化彎管三維測量

Tube Qualify三維光學彎管測量系統為主體，結合自動上料架、機器人、全電動數控彎管機、上位機控制系統、收料裝置等，實現高效率的自動化彎管檢測。
