工業制造正在發生變化，隨著新技術的興起，工業制造變得越來越智能，數字化和機器人技術正加速走向市場。

3D視覺技術逐漸成為測量檢測領域的一項重要技術，代替人工完成測量、反饋和校正等工作任務，成為實現工業自動化和智能化的關鍵一環。

新拓三維Tube Qualify三維光學彎管測量系統，專為彎管、管線的測量研發的3D機器視覺檢測方案，提供了彎管檢測所需要通用檢測、特征測量、加工指導、逆向工程、檢具測量等全能解決方案。

相較于2D檢測方案，Tube Qualify三維光學彎管測量系統可以提供三維信息，從而實現更廣泛、準確的檢測與分析，在復雜管件加工指導、逆向工程、在線檢測、高精度測量領域具有廣泛的市場空間。

形狀各異、曲率多樣管路測量難題

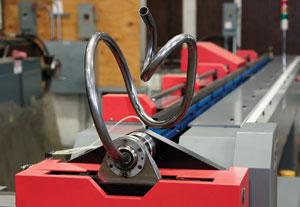

彎管是工業各領域應用的重要零部件，被廣泛用于航空航天、汽車工業、船舶制造、液體管道工程等行業。

彎管形狀直徑各異、體型復雜、曲率多樣，如何保證高標準的管件線材質量控制，一直是彎管加工行業面臨的問題。特別在遇到彈性管、自由形狀變管、具有連續轉彎的彎管時，傳統管件測量方式更是寸步難行。

彎管特征測量-加工指導全能解決方案

Tube Qualify三維光學彎管測量系統，專用于彎管零件的檢測和加工指導。從產品設計和工藝規劃，到生產加工和質量控制，它將與彎管零件生產相關的所有數據和制造過程連接在一起，為用戶提供了全鏈條的管件測量解決方案。

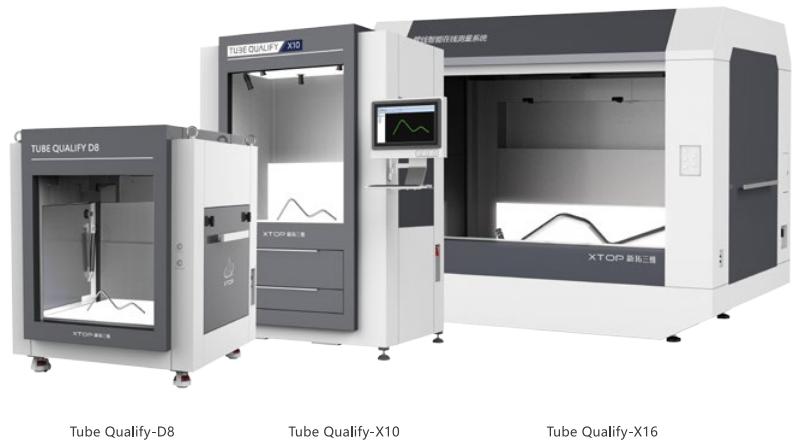

Tube Qualify三維光學彎管測量系統擁有D8、X10、X16三個型號，設備可選配多臺從300萬像素-1200萬像素的工業相機，測量折彎角度1~340°，角度測量精度可達0.05°，護套測量精度±0.085mm，具有逆向功能、檢測功能、彎管機調機通訊功能，帶標準管、檢測報告，根據客戶實際測量需求提供定制服務。

彎管在線檢測-彎管參數專業化測量

Tube Qualify三維光學彎管測量系統，通過高性能、高分辨率的工業相機和專業化的彎管檢測軟件，可將彎管參數數字化呈現測量結果，準確判斷彎管參數對XYZ和LRA(PBC）的加工偏差，并可出具圖文并茂的檢測報告，方便用戶查閱、分析、歸檔。

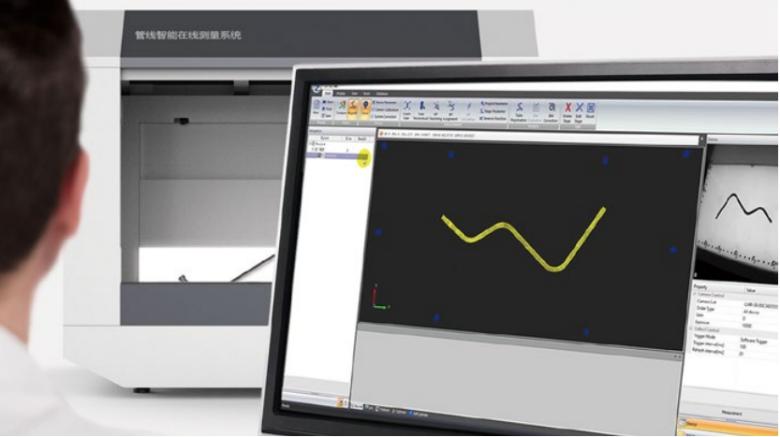

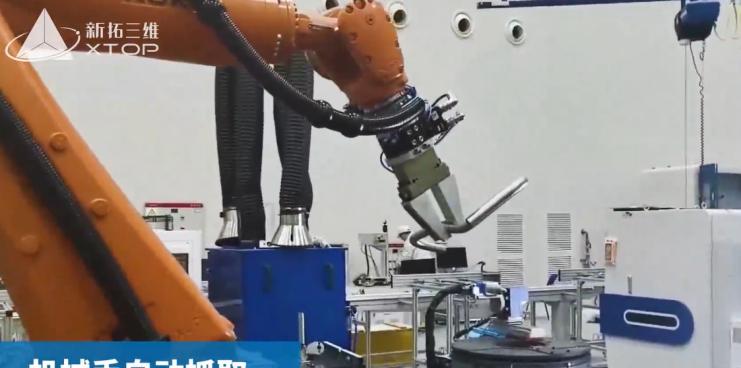

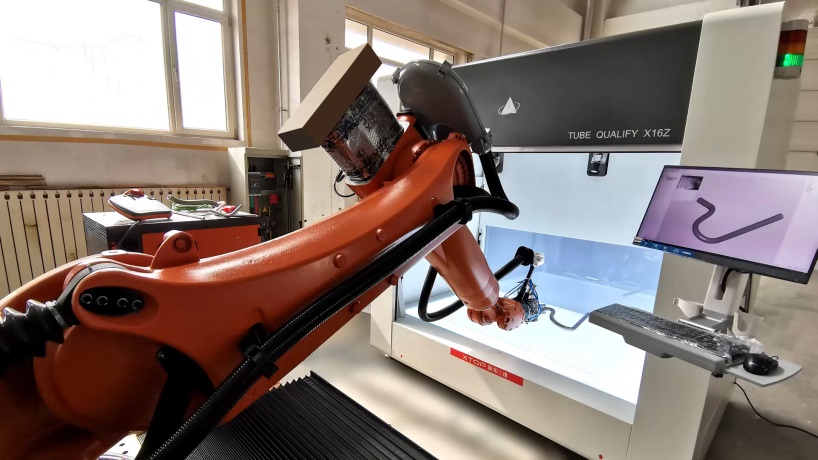

自動化在線檢測

彎管加工工藝校準-彎管機校正指導

彎管零件加工過程中容易回彈變形，因此在彎管零件加工時需要反復嘗試，以便確認彎管機加工參數。

彎管加工完成后，通過Tube Qualify系統在線檢測，檢測結果自動被送到數控彎管機。Tube Qualify系統通過理論值與測量值對比，可提供彎管修正量輸出、調整和優化彎管機加工，保證彎管的質量。

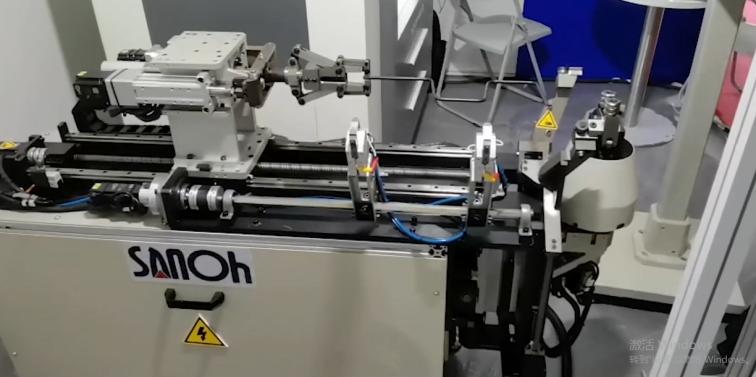

Tube Qualify三維彎管測量系統用于彎管機在線調機

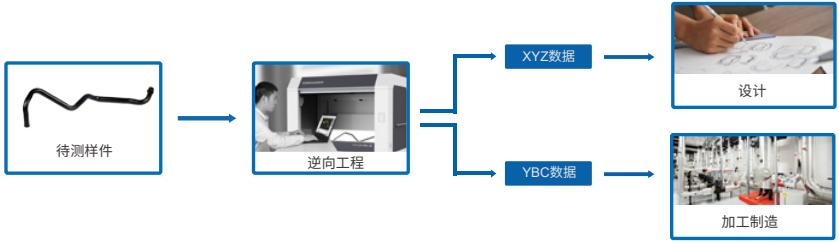

逆向彎管測量-獲取三維數據與位置

彎管零件用途廣泛,但由于其空間的復雜性,不易測量與逆向。通過對現有實體彎管零件進行測量，可獲取其XYZ、YBC數據，可用于加工制造；在現有內部結構下，通過測量彎管XYZ數據，找到合理空間，布置安全可靠的彎管零件。

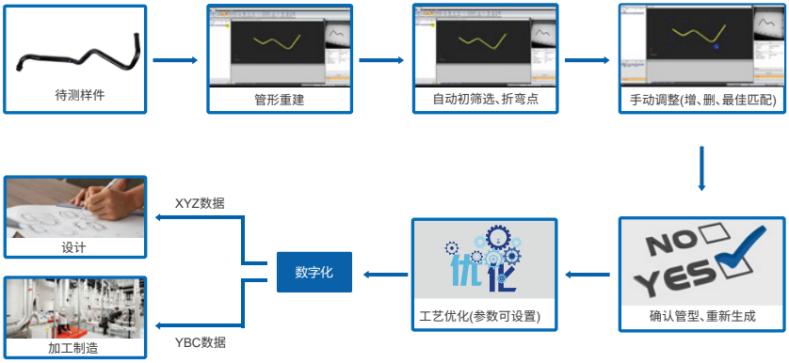

復雜管路檢測-非標準管測量

彎管零件的生產和檢測中，存在所生產彎管與實際有偏差，需要人工進行調整的情況，這將導致標準彎管數據產生變化，不能再繼續使用。

Tube Qualify三維光學彎管測量系統提供自動+手動的多種智能方式，將實際調整后的彎管數據重新還原成標準彎管數據，反饋設計，并進一步指導生產。

Tube Qualify三維光學彎管測量系統，基于工業相機、底層軟件算法等機器視覺技術，適用于汽車制造、航空航天、工程機械、暖通空調等多種行業，支持各類彎管零部件的精確測量和逆向工程，使用靈活，測量速度快，準確性高，為彎管加工行業提供高效可靠的先進測量解決方案。
