無人機槳葉在高速旋轉中，在氣動作用下，會形成氣彈耦合的自激振動。隨著無人機葉片氣動極限負荷增大，葉片設計變得薄而長，剛性下降，這導致葉片顫振發作的幾率增多。分析氣動載荷作用下葉片的瞬態動力學特性，有助于提升無人機整體機械性能。

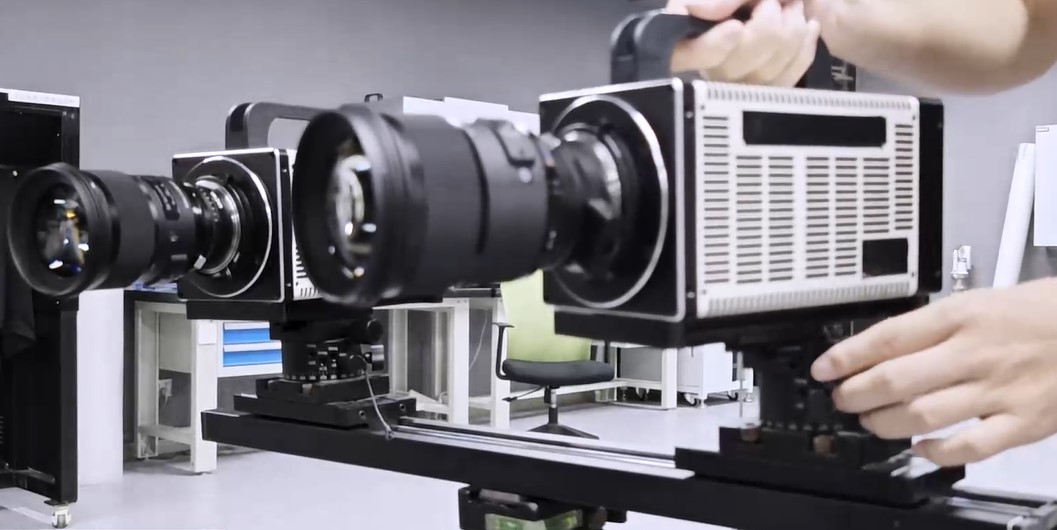

采用高速攝像機獲取機翼高速轉動狀態下的圖像，新拓三維XTDIC-SPARK三維高速測量系統，基于三維數字圖像相關法（DIC技術），通過對高速攝像機采集的圖像進行數字圖像相關匹配計算，獲得機翼旋葉表面位移分布，了解氣動載荷作用下旋翼的瞬態動力學特性，分析旋翼各個部位的離面位移變化。
實驗情況
機翼結構在勻速轉動、高速轉動過程中會呈現出不同特性，因此實驗分為勻速旋轉測試、加速旋轉測試兩個部分。要求高速DIC實驗必須完整捕捉機翼運動全過程。對此，高速DIC裝置必須滿足高速圖像采集要求。
XTDIC-SPARK三維高速測量系統，可直接控制高速攝像機采集，通過參考點和時序信息計算追蹤視野范圍內每個像素點的位移和應變。除此之外，XTDIC-SPARK三維高速測量系統支持多種型號高速相機，可進行全場應變3D坐標、位移、速度、應變張量、6Dof軌跡姿態測量，可實現超過100萬幀的超高速測量，跟蹤精度高達0.01px。
傳統旋翼葉片測試，多使用傳感器方式來測量離面位移數據，而傳感器測試存在一定的弊端：
1、由于單點的測量結果不夠全面，因此需要大量的傳感器，才能夠得到完整的離面位移數據。
2、試驗時測試點所得到的信息，要求有盡可能高的信噪比，因此測試點不應該靠近節點，而傳感器布置在節點上的干擾無法評估。
3、 加速度傳感器自身重量，也會對試件振動特性產生影響。
DIC三維高速測量方案
XTDIC-SPARK三維高速測量系統不僅能夠以非接觸的方式直接得到全場的位移，速度、應變等云圖及數據。XTDIC-SPARK系統可獲取全場范圍數據，數據量大，有效避免了傳感器數量不足以及傳感器自身重量對實驗結果的影響。
1、勻速旋轉測試

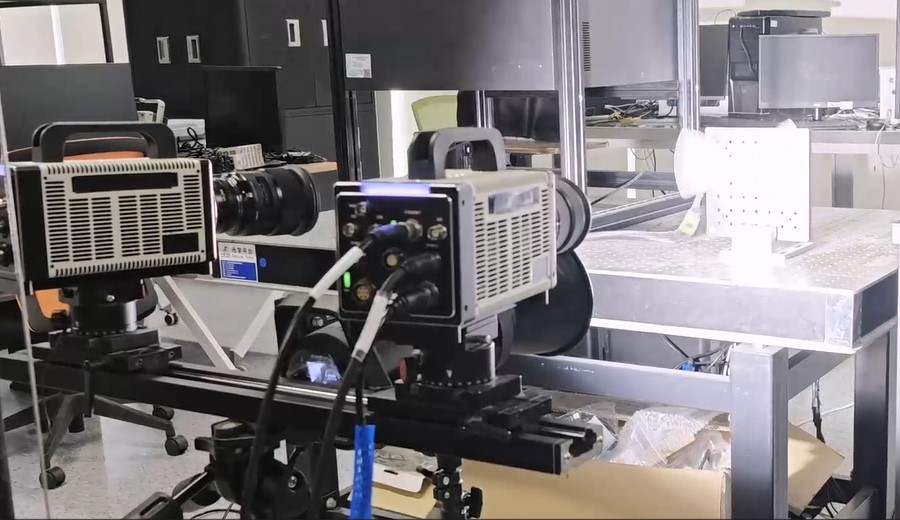

第一個實驗是勻速旋轉測試，無人機旋翼在低勻速模式下，高速攝像機連續采集一系列旋翼動態散斑圖像，將散斑圖像傳輸?shù)接?jì)算機內，并利用XTDIC-SPARK軟件進行計算，可以得到旋翼在勻速旋轉過程中的位移分布及關鍵點位移曲線。

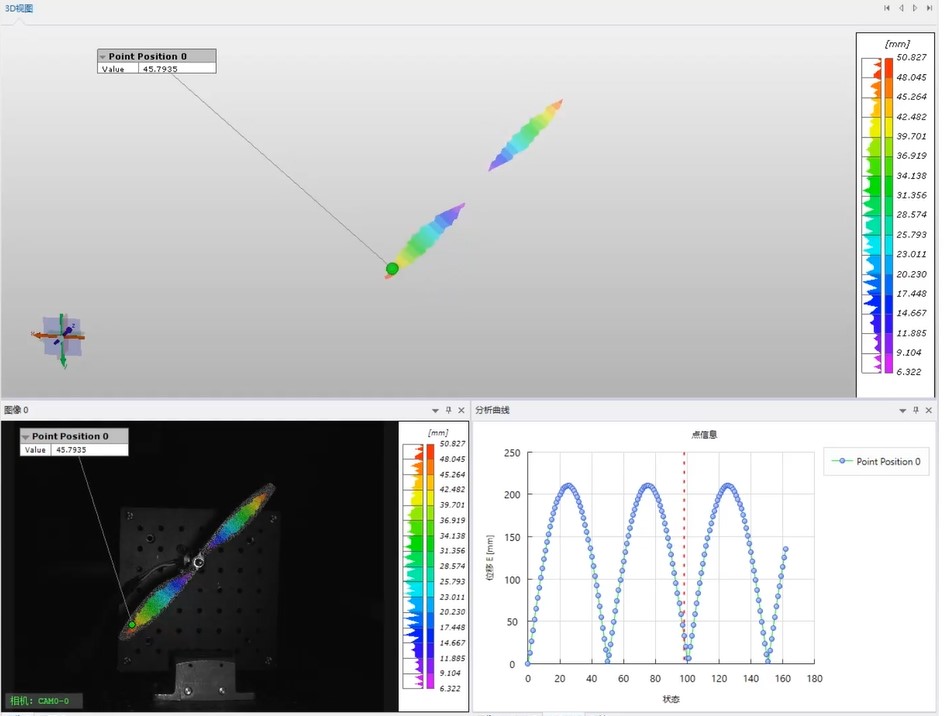

勻速旋轉過程中位移場、關鍵點位移曲線分析
葉片旋轉過程中，低速到高速偏離正常軌跡上的振幅和位移報告
通過XTDIC-SPARK系統軟件分析可以看出，旋翼靠近旋轉中心處，應力最大，葉片的位移在葉尖處最大。通過旋翼關鍵點位移分析曲線，分析葉尖處位移情況，分析判定無人機旋翼的機械性能。
2、加速旋轉測試

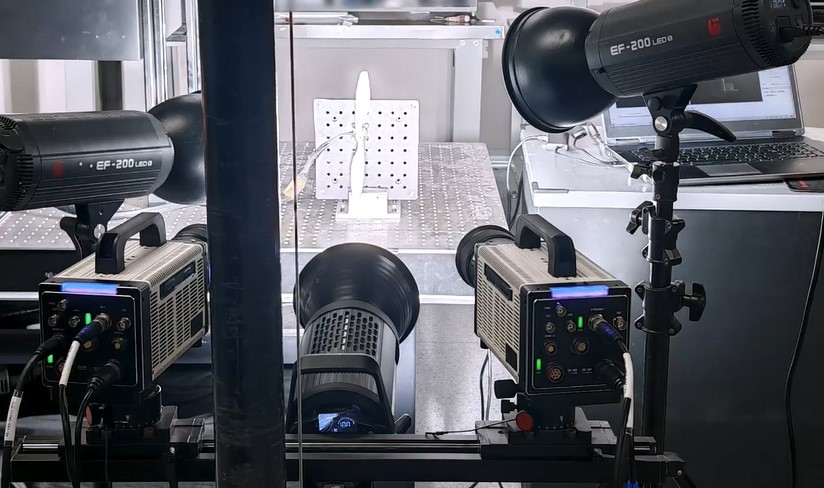

第二個實驗是加速旋轉測試，無人機旋翼高速旋轉狀態下，高速攝像機連續采集散斑圖像，將散斑圖像傳輸?shù)接?jì)算機內，并利用XTDIC-SPARK軟件進行計算，可以得到旋翼高速旋轉過程中的位移分布及關鍵點位移曲線。

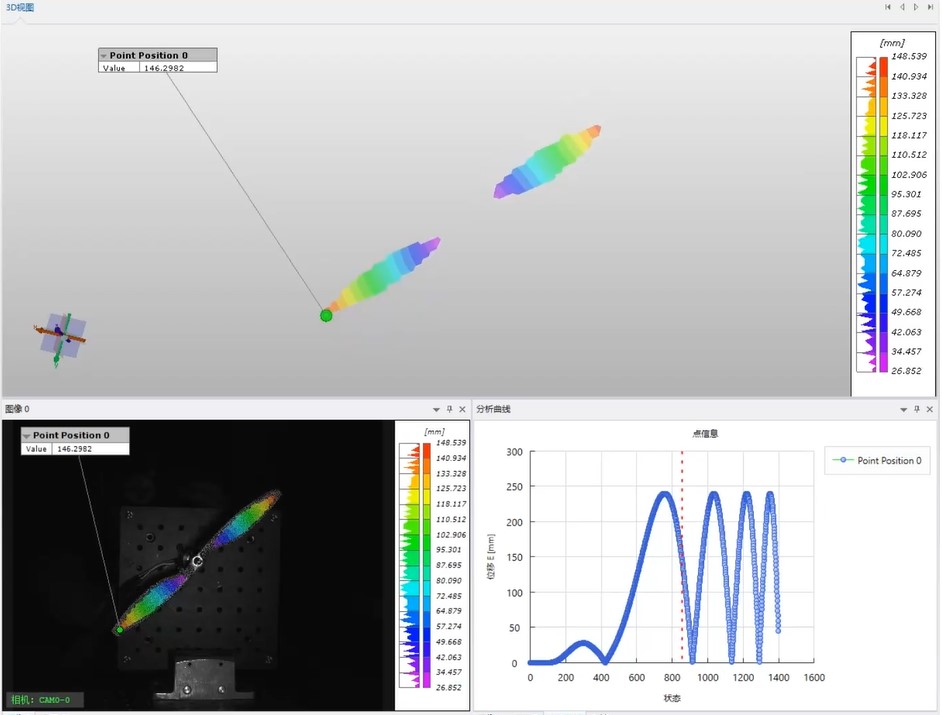

高速旋轉過程中位移場、關鍵點位移曲線分析
通過XTDIC-SPARK系統軟件分析可以看出，旋翼在高速旋轉狀體下，旋翼葉尖處位移明顯增大。通過旋翼關鍵點位移分析曲線，分析葉尖處位移情況，有助于判定無人機葉片在高速旋轉工況下不會發生顫振。
無人機旋翼在飛行狀態下的振動情況，會直接影響無人機的整體機械性能。利用新拓三維XTDIC-SPARK三維高速測量系統，結合高速攝像機，實現無人機旋翼在實際工況下的散斑圖像動態采集和分析，輸出旋轉過程的位移場及關鍵點位移分析曲線，有助于預測旋翼在實際工況下的振動幅值，評估葉片的顫振風險，為旋翼設計及提升機械性能提供可靠的運動學和實驗數據。
新拓三維XTDIC-SPARK三維高速測量系統是一種適用于監測全尺寸無人機槳葉在運行過程中的絕對和相對、面外和面內撓度以及相對扭轉的方法。此外，該系統還可用于直升機旋翼軌跡測量，捕捉旋翼在飛行中的動態變化，分析包括揮舞角、擺振角和總距等參數；大型風電葉片旋轉過程離面位移測量，分析離心載荷、氣動載荷對葉片應變及共振的影響。
