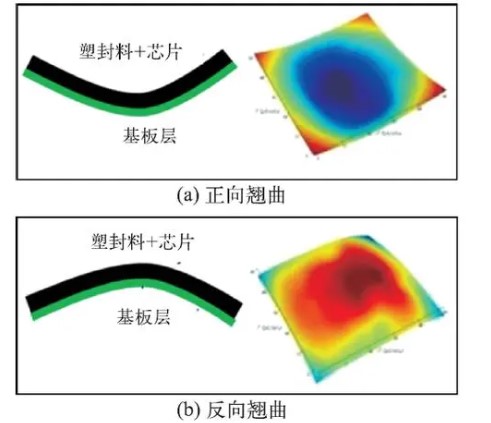

芯片翹曲在先進封裝中成為一個日益嚴重的關注點，芯片各層材料熱膨脹系數的不同會導致熱變形的失配，從而產生機械應力和翹曲。
在微電子封裝領域，熱翹曲現象普遍存在于元器件生產及服役的各個環節, 例如芯片生產工藝過程都會引起芯片熱翹曲。工作狀態下芯片自發熱和環境溫度的變化，也會引起元件翹曲變形。過大的翹曲將會導致芯片開裂、芯片分層、焊點失效等問題。

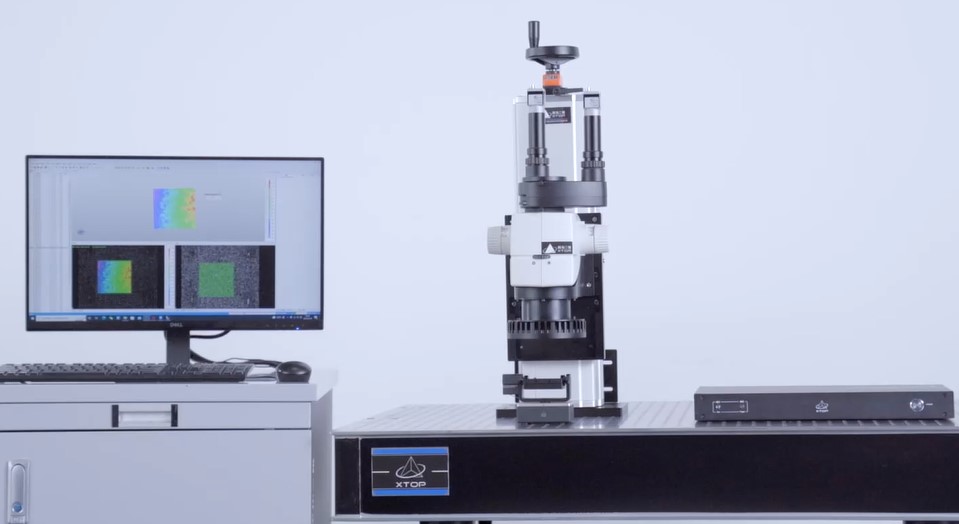

在結構熱翹曲的實驗觀測中，重點是測量由于熱翹曲引起的離面位移。新拓三維XTDIC-MICRO三維顯微應變測量系統，數字圖像相關DIC技術結合體式顯微鏡，可用于測量承受施加載荷、不同溫度下的芯片試樣表面變形、應變和翹曲。通過使用體式顯微鏡，以及用于復雜失真校正的軟件，可獲得高放大倍率測量，適用于測量芯片Z方向位移以及翹曲。
XTDIC-MICRO三維顯微應變測量系統自帶一鍵自動標定功能，可對圖像失真進行校正，避免與傳統參數失真模型相關的問題。該標定方法通過計算立體顯微鏡的非參數畸變場，可完全消除測量中的形貌和應變偏差。
傳統測量方案的局限性
接觸式測量方法主要包括墊片法和接觸探針?lè)?，前者成本低且操作?jiǎn)單，但測量精度較低。
接觸探針?lè)ň哂休^高的精度，但無法實現全場測量，無法動態監測溫度變化過程的變形以及翹曲。
非接觸式測量，Moiré紋法在測量時，必須非常接近被測樣品表面, 導致在高溫環境下的測量受到諸多限制。
干涉法的測量精度較高，但由于鏡頭與樣品間的緊密性，不適用于高溫下的測量，此外還存在視場范圍小、測量時間長、光學裝置復雜昂貴等缺點。
顯微DIC技術熱翹曲測量方案
芯片翹曲測量，對于樣品及鏡頭的緊密性要求較高，高溫環境下測量時易灼傷鏡頭。新拓三維XTDIC-MICRO三維顯微應變測量系統采用非接觸式測量，且測量速度快，不受此限制，適用于熱翹曲過程的實時觀測。
為了實現熱翹曲的有效觀測，基于顯微DIC 技術搭建芯片熱翹曲測量平臺，開展典型疊層結構熱翹曲測試，實現多層板在升溫過程中熱翹曲的實時觀測。

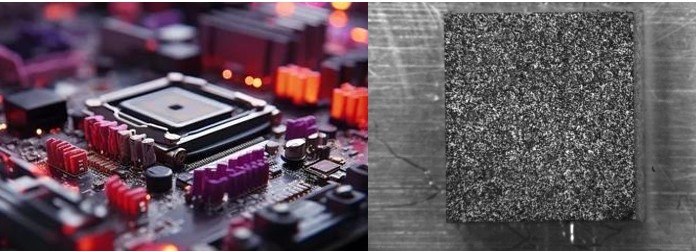

芯片表面制作耐高溫散斑
不同溫度下芯片加熱測試
熱翹曲實驗采用新拓三維XTDIC-MICRO顯微應變測量系統及溫度控制器（溫控±0.1°C），制冷控制器, 光學冷熱臺面配備了絕熱罩及觀察窗，以降低空氣流動對樣品造成的擾動。

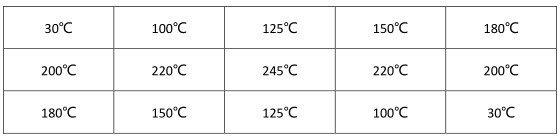

在實驗過程中, 參照爐溫曲線，設定合適的加熱臺溫度控制程序，測試溫度組分為三組：
備注：常規芯片服役環境溫度及自發熱溫度一般不超過 200 °C，150 °C 也是《GJB 548B-2005 微電子器件試驗方法和程 序》中有關熱學實驗的常見指標。
XTDIC-MICRO顯微應變測量系統完成整個翹曲過程的圖像采集, 在窗口中選定ROI區域?yàn)闃悠返娜可媳砻?，并在DIC軟件中進行3D模型的重建及相關參數的后處理。
芯片加熱翹曲實驗DIC分析數據
采用DIC軟件分析計算芯片在每個溫度下的翹曲情況；輸出每個溫度點的翹曲云圖、曲線圖和應變數據。

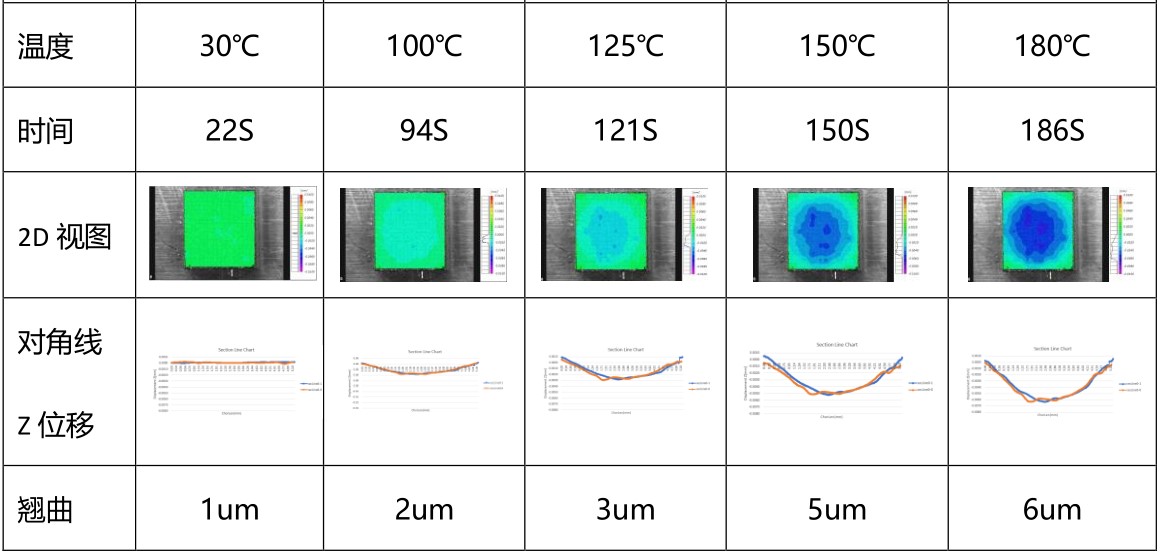

下圖為芯片在溫度30°C加熱到180°過程中，分析芯片表面的離面位移得到翹曲分布，可分析全視場2D位移場及應變場，對角線Z位移變化，最大翹曲的測量結果為6um。

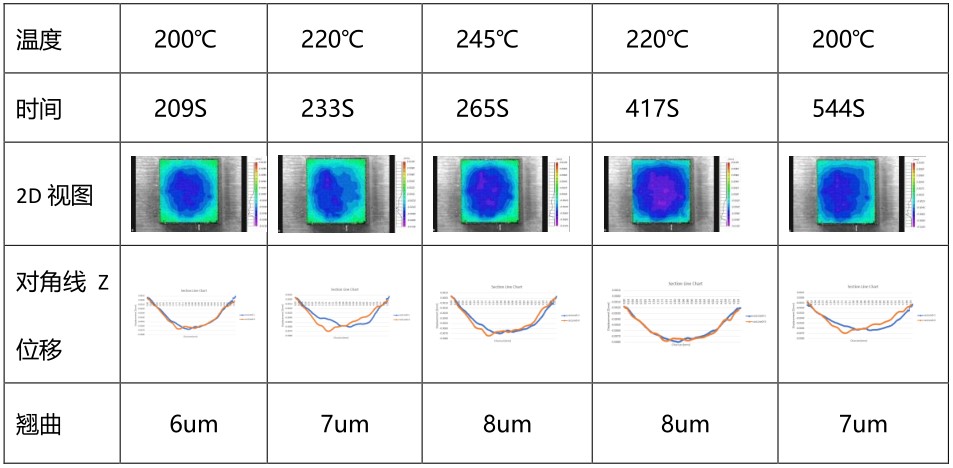

下圖為芯片在溫度200°C加熱到245°再降低到200°過程中，分析芯片表面的離面位移得到翹曲分布，可分析全視場2D位移場及應變場，對角線Z位移變化，最大翹曲的測量結果為8um。

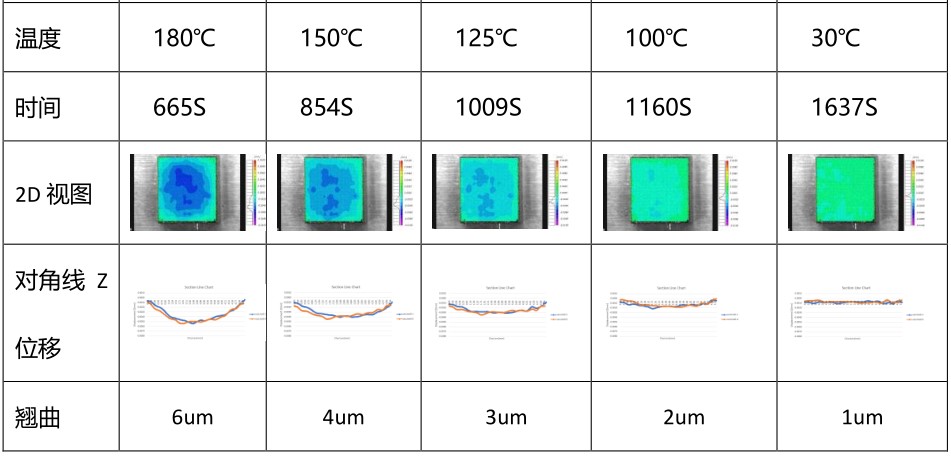

下圖為芯片在溫度180°C降低到30°過程中，分析芯片表面的離面位移得到翹曲分布，可分析全視場2D位移場及應變場，對角線Z位移變化，最大翹曲的測量結果為6um。
新拓三維XTDIC-Micro系列顯微應變測量系統，基于數字圖像相關算法（DIC技術），結合雙目體式顯微鏡，可用于mm級視野尺寸下的力學行為測試，實現微小物體在不同溫度下表面的三維坐標、位移及應變的測量，適用于IC、芯片、半導體及電子元器件CTE測量，對于芯片生產工藝及封裝中的熱翹曲力學性能測試具有重要意義。
