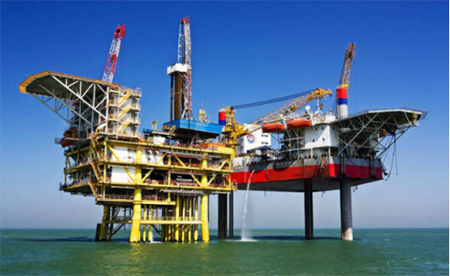

海洋設備構件，特別是在大深度海水中作業的構件，需要選用比強度高、比韌性好、耐海水腐蝕的材料加工制造，鈦合金恰好具有這些特性，是一種天生的海洋工程材料。鈦合金在海洋考察、核電、海水淡化、海洋石油開采中平臺與鉆具器材等領域有著廣泛的應用。
鈦金屬機械加工性能好，可制成各種形狀、各種規格的實用工程材料，包括板、棒、管、絲、帶、箔、鍛件、鑄件、焊件等；大多數鈦合金具有良好的可焊性，其設備一般無需焊后熱處理，有利于船舶和海洋工程等大型工程裝備的建造。
客戶介紹
中船重工七二五所，是專業從事艦船材料與工藝及應用性研究的軍工科研事業單位，多年以來，七二五所為海軍武器裝備發展，國民經濟建設做出了重要貢獻。
七二五所構建了海軍武器裝備的基本材料體系，有效保證了裝備工程對材料技術的需求，是我國艦船裝備發展的中堅力量，并獲得了中國質量獎提名獎、全國質量標桿、中國制造業十大創新企業等榮譽稱號。
焊接檢測需求
焊接質量對結構強度有著重要的影響，深海海水的強大壓力和腐蝕性，對海洋設備結構強度有很高的要求，如果出現焊接質量問題，不僅影響結構的整體安裝，使用性能，還會降低工程的安全可靠性。
如何在鈦合金工程樣品的研發和生產中，對大幅面構件焊接的焊點以及構件平面度進行準確、快速的檢測，成為質量過程控制中必不可少的重要環節，也一直是該裝備工程材料科研單位關注的核心要點之一。
在焊接過程中，焊接金屬會熱脹冷縮，導致構件在焊后存在殘余應力和殘余變形，這不僅影響結構的尺寸精度，還會降低其承載能力和機械性能，控制和調整焊接變形和平面度是十分重要的。無論是使用卡尺，破壞性檢測，還是采用超聲波新興技術檢測，都難以兼顧效率、精度和適用度的問題。
大幅面焊接檢測方案
為了高效、高精度地進行檢測，新拓三維技術工程師采用XTOM三維光學掃描測量系統，搭配XTDP三維攝影測量系統使用，貼點全自動拼接，對大幅面工程樣件焊接過程中的變形情況進行采集記錄，憑借先進的光學測量性能，高效地對圖像進行解碼和計算相位，快速、精準地完成樣件的焊點測量，助力全面提升產品品質。
1、鈦合金工程樣件測量
七二五所需要測量檢測的工程樣件，包括二維尺寸為2000*1100的幅面鈦合金工程樣件，測量鈦合金工程樣件的裝配精度、CMT焊接精度和投影面積；結合立體視覺和結構光的優勢，XTOM/DP可以清晰地采集大幅面工程樣件的三維尺寸及輪廓細節，滿足客戶對于測量效率和測量精度需求。
通過拍照獲取點云數據，可與CAD模型進行對比檢測，并能輸出全面而豐富的數字化檢測報告。從裝配精度測量云圖數據可知，其裝配精度為每米0.64mm；從焊接精度測量云圖可知，其焊接精度為每米1.43mm。

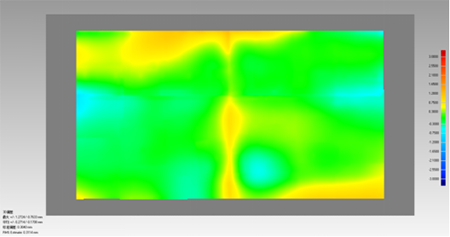

裝配精度測量云圖
焊接精度測量云圖

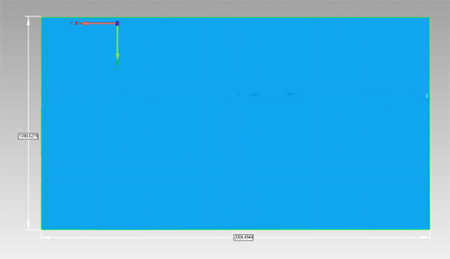

從樣件的投影面積測量云圖可知，其投影面積為2004.5×1098.6mm。
鈦合金工程樣件投影面積
檢測價值
以XTOM光學測量系統搭配XTDP攝影測量，具有更大的測量范圍，可實現對大幅面的鈦合金工程樣件的高效測量，通過建立工程樣件的平面度測量數據，分析焊接過程對結構變形的影響，從而更好地采取措施及時抑制變形，控制生產過程質量，更好地提升產品品質。
另外，通過對樣件的檢測，分析焊接變形的主要因素，便于掌控各種焊接工藝對樣件產生的變形影響，從而建立模型快速分析、預測焊接過程中產生的變形量，為新型材料的研制、生產提供真實的數據支撐，避免焊接實驗的盲目性，既能提升工作效率，又能節省人工投入。
