機械性能測試的應用貫穿于科研到生產階段，測定材料的力學性能，從材料的服役條件和失效現象出發，研究失效的原因和規律、提出合理的衡量指標，證明產品的耐用性、穩定性和安全性，從而讓產品獲得競爭優勢。

　　微觀尺度下材料力學的應變測試，對微觀材料力學的測定至關重要。使用微米甚至納米級光學/電子顯微鏡，搭配數字圖像相關法（DIC技術），通過拉伸試驗測得材料的載荷-位移曲線，可快速、精確地測出被拉伸材料的力學性質，如彈性模量，屈服強度等。

　　一、測量需求

　　拉伸試驗可測定材料的一系列強度指標和塑性指標，比如材料在外力作用下抵抗產生彈性變形、塑性變形和斷裂的能力?？蒲袑?shí)驗室用戶通過測定細微金屬材料的這些參數，掌握金屬材料抵抗外力拉伸的能力與塑性高低，檢驗金屬材料是否符合規定的標準。

　　二、原有測量方式的不足

　　在實驗固體力學領域中，對于不同載荷下，材料表面的變形測量一直是一個較難的課題。傳統的方式是采用接觸式測量方法，比如電阻應變片、電阻應變計等接觸式測量。

　　由于材料尺寸小的限制，傳統的接觸式測量工具，已不能再用于該領域的測量中。另外，應變片測的兩點之間的單向數據，獲取的是兩點之間應變的平均值；對于大變形、各向異性的材料、介觀尺度的實驗等應變片難以應用。

　　三、新拓顯微DIC測量方案

　　微細尺度下材料機械力學性能的測試，它的應用對細觀力學及相關學科的發展起到了積極地推動作用。新拓DIC顯微測量方案采用了數字圖像相關技術，安裝在顯微鏡上的XTDIC三維全場應變測量系統通過分析材料表面的變形。由于采用了顯微鏡對材料進行高倍放大，新拓三維采用了高精密度的標準正交柵格和自主研發的軟件算法對畸變誤差進行了調教，達到提高計算精度的目的。

　　試件為啞鈴狀金屬材質的金屬材料，被測試樣標距段寬度僅2.5mm，擬采用新拓三維顯微DIC測量系統對被測部位進行一定程度的放大，采用非接觸的方式獲取到試樣在拉伸過程中位移場和應變場，并得到應力應變曲線。試樣如圖所示。

　　實驗方案

　　新拓三維顯微應變測量系統采集裝置主要用于實驗過程中的圖像采集；同步控制用于控制相機的同步觸發采集；力值通訊線用于將實驗機的力值傳導到DIC系統；圖像分析軟件用于對所獲取的數字圖像進行數據后處理。

　　將金屬材料試件裝夾于原位拉伸機，保證兩端加緊，不會出現滑移。根據被測試樣大小，顯微鏡選擇2倍放大倍率，如圖所示。

　　顯微圖像采集

　　原位拉伸機準備就緒后，將原位拉伸機（帶金屬材料試件）挪動至顯微鏡頭下。放大后的金屬材料試件圖案如圖所示。

　　拉伸實驗機按照0.01mm/s的速度進行設置，顯微DIC設置工業相機1秒2幀的采樣速率進行采集，拉伸實驗機與工業相機同步開啟，直至金屬材料試件斷裂破壞，完成整個實驗過程的圖像采集。

　　數據結果

　　在新拓三維XT DIC系統軟件中框選金屬材料試件散斑域，添加種子點，可快速分析出被測試樣表面位移場和應變場。

　　1、最初拉伸時金屬材料合位移場：

　　2、拉伸力最大時金屬材料合位移場：

　　3、斷裂前金屬材料合位移場：

　　4、最初拉伸時金屬材料最大主應變場：

　　5、拉伸力最大時金屬材料最大主應變場：

　　6、斷裂前金屬材料最大主應變場：

　　7、選取任意一點可繪制出該點隨時間的位移曲線、應變曲線。

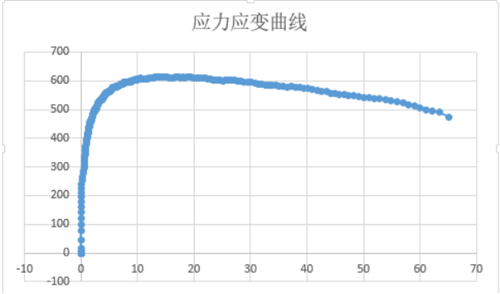

　　8、根據實驗機傳導的力值以及金屬材料試件尺寸，以應力值作為縱坐標，應變值作為橫坐標可繪制出應力-應變曲線，如圖所示。

　　從實驗數據可看出，當拉伸試驗機拉力在600力值之前，金屬材料彈性變形區和塑性變形區，在彈性變形區，材料發生可完全恢復的彈性變形，應力和應變呈正比例關系。當拉力達到700力值時，曲線中直線部分的斜率即是拉伸彈性模量值，它代表材料的剛性。在塑性變形區，應力和應變?cè)黾硬辉诔收汝P(guān)系，最后出現斷裂。

　　隨著DIC技術的發展，該技術已經成熟應用于微尺度變形場的測量上，由于新拓三維XTDIC全場應變測量系統分析的視場可大可小，且其精度不受視場大小的影響，因此在微尺度力學實驗上具有獨到的優點。新拓三維顯微DIC系統可用于微米甚至納米級材料的力學性能測試，在高光學放大倍數下進行全場應變測量的，在微細觀力學實驗中具有廣闊的應用前景。
