實驗背景：

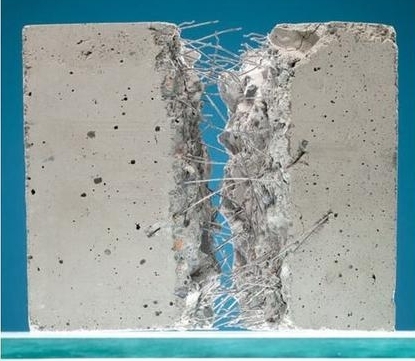

在混凝土中摻加纖維，是近年來迅速發展的一種材料復合技術。纖維混凝土通常是以水泥凈漿、砂漿或者混凝土為基材，以非連續的短纖維或者連續的長纖維作增強材料所組成的水泥基復合材料，主要通過橋接作用來限制圍觀裂縫的發展，從而改善混凝土的性能。

纖維加入水泥基體中的力學作用

1、阻裂；2、耐久；3、抗沖擊；4、抗拉

實驗?zāi)康模?/strong>

DIC三維全場應變測量技術用于纖維增強混凝土材料力學測試目的--為深入了解纖維混凝土抗拉的宏觀性態演化規律，用于纖維混凝土材料和結構的設計和優化，需研究纖維混凝土在拉伸條件下的強度、變形、延性和開裂損傷機理。

本實驗使用新拓三維XTDIC三維全場應變測量分析系統，基于數字圖像相關法dic，通過非接觸式應變測量方法，對材料標準試件拉伸實驗，測量其材料在相應變形力情況下的變形及裂紋擴展過程，對研究材料的相關力學性能提供重要數據支持。

實驗優勢和創新：

1. 采用非接觸式光學應變測量方法，通過纖維混凝土標準試件拉伸實驗，測量其在加載情況下的變形及裂紋擴展過程，對研究材料的相關力學性能提供重要數據支持。

DIC應變測量技術測試能獲得的結果數據有：

?三維全場應變分布

?應力應變曲線

2、結合DIC技術開展纖維混凝土試件直接拉伸試驗，可揭示纖維體積摻量、纖維長度和纖維類型對纖維混凝土開裂模式、抗拉強度、峰值應變以及裂后延性的耦合影響規律。

3.基于纖維混凝土直接拉伸細觀破壞機理，可綜合分析不同類型的纖維混凝土應力-應變關系模型，可通過引入拉伸損傷因子綜合考慮抗拉強度、峰值應變以及裂后延性對纖維混凝土損傷發展特性的影響。

實驗準備：

1.設備架設和調試：對XTDIC設備進行架設，并調整到合適的距離和高度

2.對設備進行標定，保證實驗精度

3.對樣件進行預處理：

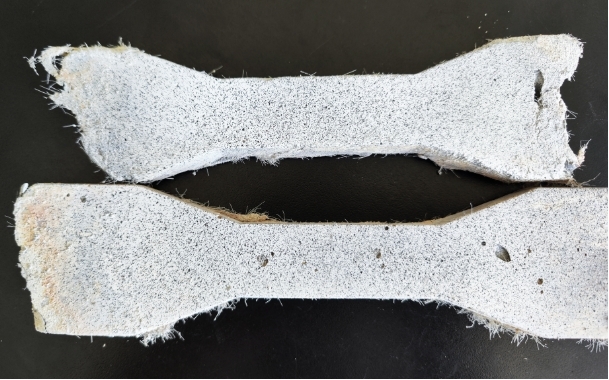

拉伸實驗被測件：有機纖維混合的混凝土預制試樣。

實驗過程

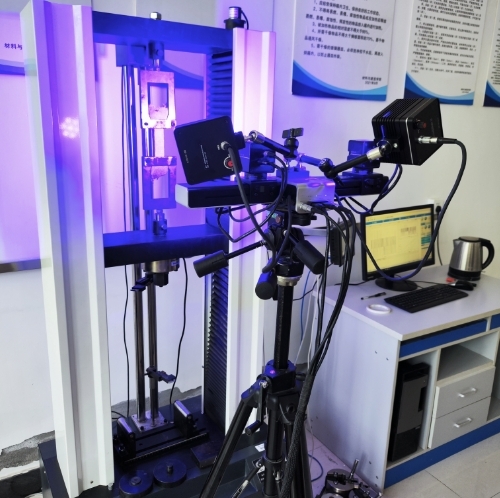

在實驗裝上安裝好纖維混凝土拉伸試件，通過拉伸實驗機施加載荷，XTDIC三維全場應變測量系統搭載的工業相機采集數據，直至試件斷裂實驗機力值卸載，研究纖維混凝土的開裂特性及破壞模式、強度及變形特性、延性特征、拉伸破壞機理，以及損傷演化規律。

XTDIC三維全場應變測量系統可以計算出實驗過程中的應變分布云圖的變化過程，為分析研究材料的變形行為及失效斷裂機理提供了良好的途徑，下圖中顏色的深淺就代表著對應位置應變量的高低。

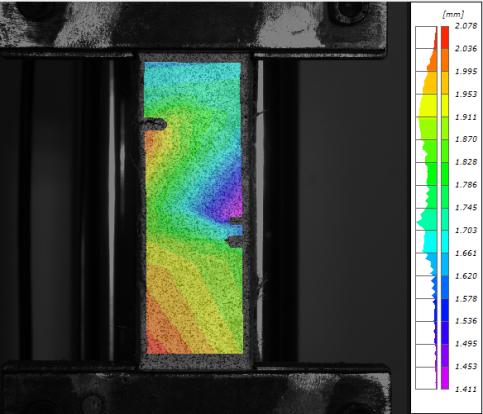

實驗機拉伸過程中，XTDIC三維全場應變測量系統軟件分析纖維混凝土表面裂紋產生后的橫向位移、縱向位移、合位移、橫向應變、縱向應變及最大主應變云圖。

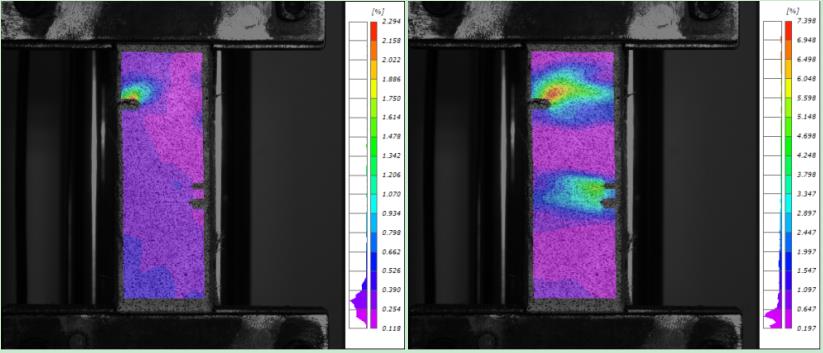

XTDIC三維全場應變測量系統分析纖維混凝土試件裂紋產生后的橫向應變、縱向應變及最大主應變云圖。

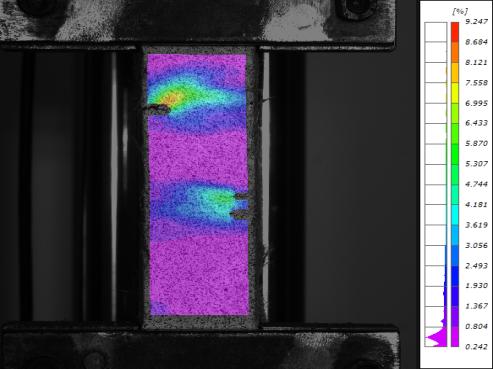

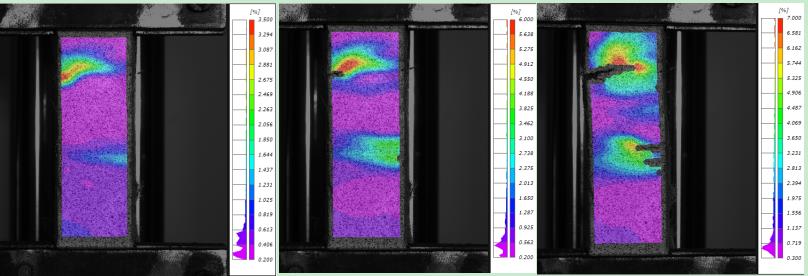

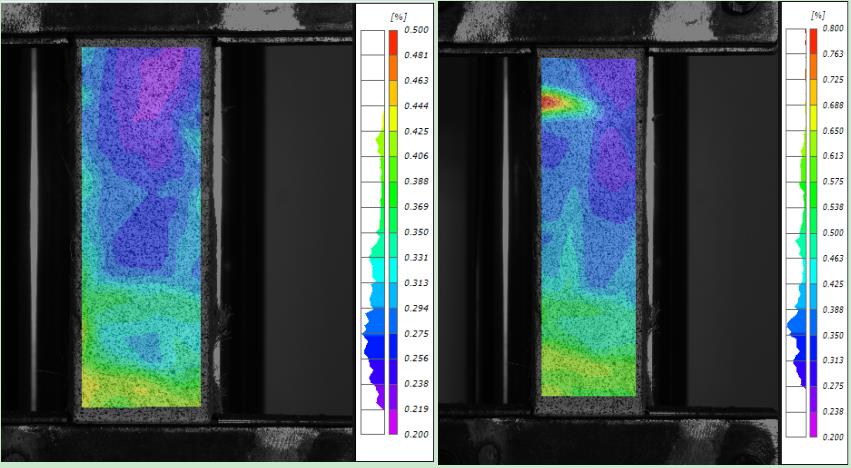

XTDIC三維全場應變測量系統分析纖維混凝土裂紋產生過程應變圖：裂紋未產生、第一條裂紋產生、第二條裂紋產生、第三條裂紋產生、實驗拉伸完成裂紋最終變化。

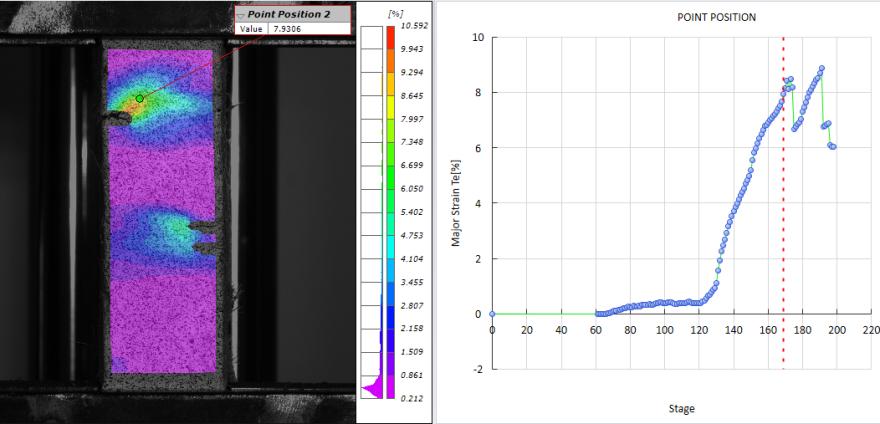

XTDIC三維全場應變測量系統分析纖維混凝土拉伸斷裂演化過程，關鍵點應變曲線：

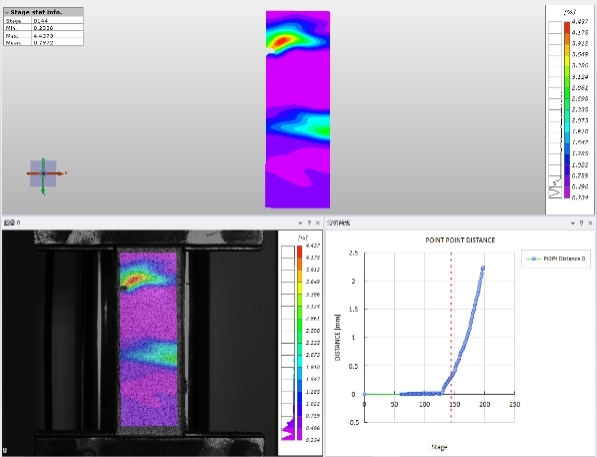

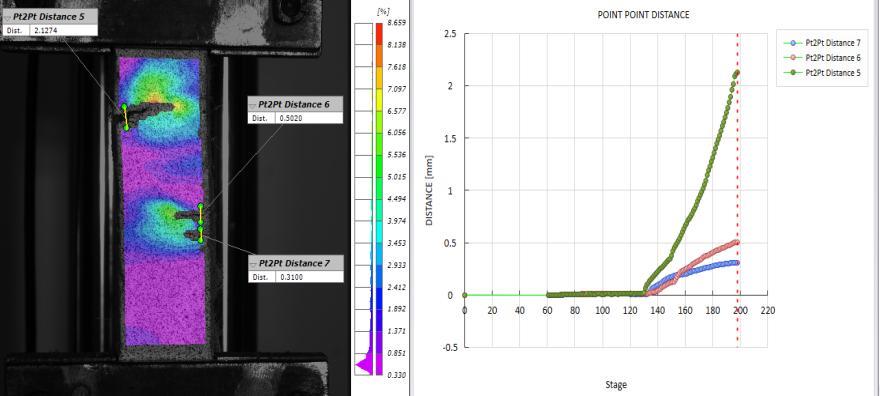

XTDIC三維全場應變測量系統分析纖維混凝土拉伸過程中，試件表面3條裂紋寬度變化曲線：

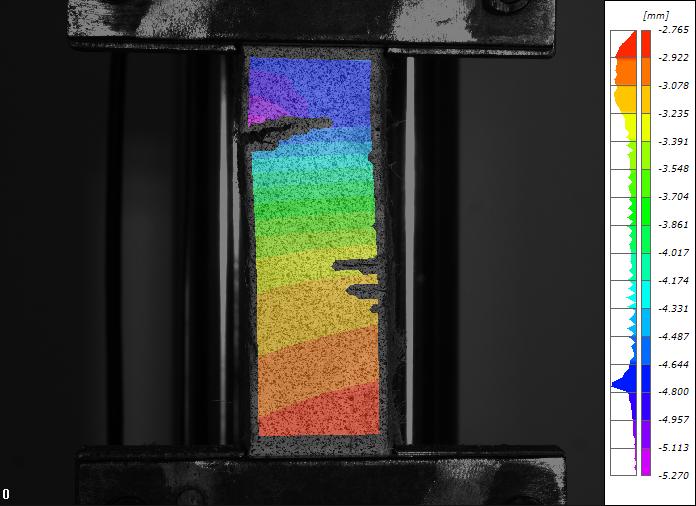

XTDIC三維全場應變測量系統分析纖維混凝土試件橫向位移圖，其中向右為正向，代表試件在拉伸過程中，整體向左移動，上端移動量大，下端移動量小。

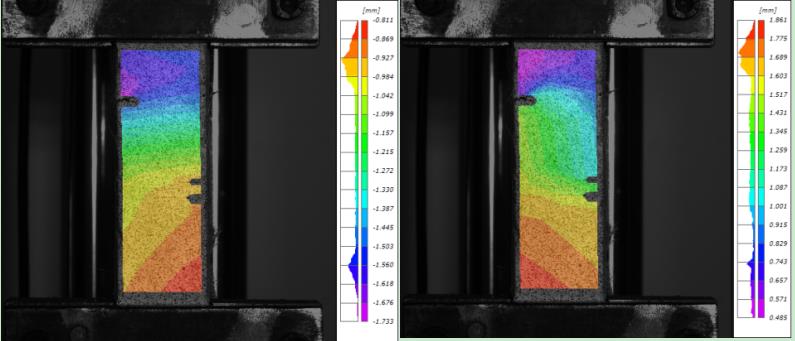

縱向位移圖，其中向下為正，當試件沒有裂紋產生時，試件豎直向下拉伸，發生裂紋后，左右拉伸量相差較大。（第一幅圖是未產生裂紋時縱向位移圖，第二幅圖裂紋擴展結束后的縱向位移圖）

試件中部截線位置應變變化曲線，其中包括100、125、150、175、198狀態的位置截線應變變化，代表了拉伸過程中試件中部從上往下變形分布變化。

纖維混凝土抗裂性能和耐久性能的提高，對建設優質、美觀、耐久的工程意義重大。DIC三維全場應變測量技術可以提供詳細的材料變形行為數據，包括局部應變、應力集中區域、應變集中區域等信息，幫助研究人員深入了解材料的變形、斷裂與損傷機制和行為。
