在元件微小化的背景下，市場對半導體產品的需求正在日益趨向于小型、高功能、高品質，正確評價微尺寸材料和器件的熱學、力學性能，成為當前急需解決的難題。

新拓三維XTDIC-Micro顯微應變測量系統，光學顯微鏡和DIC數字圖像相關技術結合，可滿足納米級精度測量需求，在微小尺寸材料力學、芯片半導體熱學性能測試等領域應用廣泛，同時可搭配各類溫控系統，提供不同溫度下變溫應力應變測量解決方案，實現高低溫試驗環境下的精確DIC分析、載荷以及應變測量。

應變測量（熱學應用）

電路元件集成度的不斷提高，導致芯片的發熱功率也隨之增加。由于非均勻交變溫度場的存在和元件組成部分間熱膨脹系數的不同，導致產品內部產生熱應力及應力集中問題，這已經成為影響電路可靠性的關鍵因素。

RF4（PCB基材）和環氧樹脂（芯片封裝）溫度循環測試

翹曲測量（熱學應用）

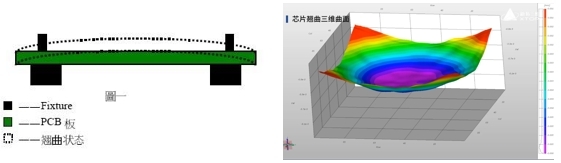

芯片封裝基板以及頂蓋，具有保護、加強、支持芯片的功能，為芯片主體提供散熱、組裝等性能幫助，如果這兩者的翹曲度超出公差，會出現芯片因為散熱性能低下壽命大幅縮短，或者更嚴重的會出現芯片出廠就無法使用。

JEITA ED-7306 – 高溫下封裝翹曲和最大允許翹曲的測量方法。

JEDEC JESD22-B112 –表面貼裝集成電路在高溫下的封裝翹曲測量。

IPC 9641 – 高溫印制板平整度指南

材料受力（力學應用）

對于新型材料的研究和發展，因為納米材料的成本太高，不會大批量生產全部尺度的標準樣件。采用試件進行試樣測試，結合DIC應變測量技術可以進行微尺度試樣測量并得到高質量的數據。

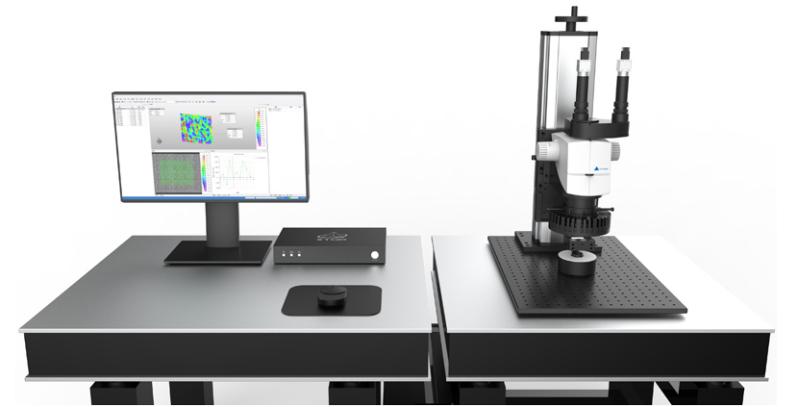

XTDIC-Micro 3D 顯微應變測量系統

新拓三維XTDIC-Micro3D顯微應變測量系統——學顯微鏡和DIC數字圖像相關技術的結合，可以滿足從納米到毫米級圖像的測量需求。

在光學顯微鏡下材料的原位加載實驗中，會產生的離面位移，高放大倍數顯微鏡，意味著景深很小，產品采用一鍵式自動精度校正系統，可有效地控制離面位移對實驗結果影響。

系統介紹——配置方案

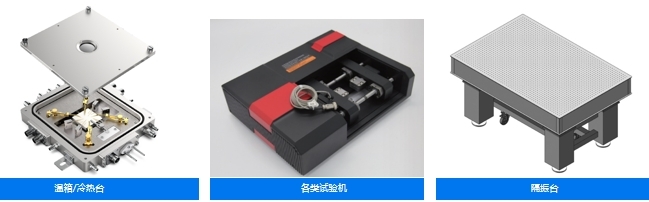

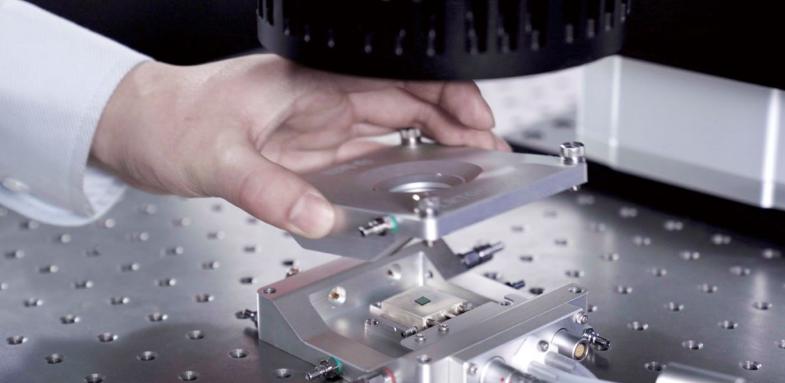

XTDIC-Micro3D顯微應變測量系統通過搭配溫箱/冷熱臺，可實現從低溫-190°C~高溫600°C的不同溫度測試；搭配各類原位試驗機，可進行微小尺度材料拉伸、壓縮、循環等多性能研究；可引入雙頻阻尼隔振系統，具有更小的固有頻率和更好的隔振性能。

應用案例-熱學應用

微觀尺度芯片熱應變測量

實驗背景：芯片斷面不同材質溫度變化變形及應變測量；

采用光學體式顯微鏡，結合雙目立體視覺，實現三維全場變形測量；分析芯片斷面不同材質微觀尺度熱應變，與理論分析對比,驗證材料可靠性；

元器件熱變形測量

實驗背景：研究測試逆變器上面的電子元器件引腳下某材質基底的漲形情況。

實驗過程：逆變器模塊安裝于散熱平臺，接通電源上電，溫度逐漸升高，達到穩定后持續一段時間，再放電。

由此選取某一點進行Z方向位移分析，可看出升溫產生膨脹，恒溫保持，降溫曲線下降。

芯片熱翹曲測試

實驗背景：0℃-100℃每間隔25℃不同溫度下恒定后測量芯片表面變形翹曲試驗。

實驗過程：采用光學體式顯微鏡，結合溫控箱等，分析全場變形及翹曲變形，分析變形規律。

應用案例-力學應用

微觀尺度材料拉伸變形研究

實驗背景：材料進行拉伸測試研究其力學性能。

實驗過程：鋼性材質小試樣在原位試驗臺進行拉伸測試，采用XTDIC-Micro3D顯微應變測量系統，完成全場位移應變測量以及材料應力應變曲線測量。

顯微dic應變測量-材料拉伸

微觀生物力學骨材料變形測量

實驗背景：分析骨骼肌肉等材料在載荷狀態下的力學性能。

實驗過程：測量生物小腿骨加載過程中表面位移場、應變場的變化，有助于仿真材料的測試，模擬以及加工制造。

微觀碳纖維圓棒徑向壓縮實驗

實驗背景：研究碳纖維棒在徑向加載下的應變和位移變化，碳纖維棒的直徑約位5-9mm。

實驗過程：采用徑向壓縮為方式，先用所對應的鋁制模具包覆起來，在將其放入合適的夾具中。再由壓縮試驗機壓縮，觀測鋁材和圓棒的變化。
