在材料力學領域中，彈性模量和泊松比是描述材料力學特性的重要參數。
彈性模量代表了材料在彈性形變階段的剛度和回彈能力，而泊松比則描述了材料在受拉伸時的體積變化特性。測定準確的彈性模量和泊松比對于材料的設計和工程應用至關重要。
傳統的彈性模量和泊松比測試通常依賴于引伸計或?qū)挾纫?guī)等設備。然而，對于輕薄材料，引伸計的自重會對測試結果產生影響，新拓三維XTDIC-VG非接觸式視頻引伸計可以避免這個問題。
XTDIC-VG視頻引伸計采用非接觸式測量方法，通過工業相機測量頭和試驗軟件的全動態同步，可實現對薄膜、箔材、橡膠、線材等剛性低的材料進行精確的伸長測定。
接下來，為大家介紹視頻引伸計在測定材料的力學特性的方法，以及它在測定輕薄材料和不同溫度環境中的應用，了解視頻引伸計在材料測試中的重要性，并為準確評估材料力學性質提供參考和指導。

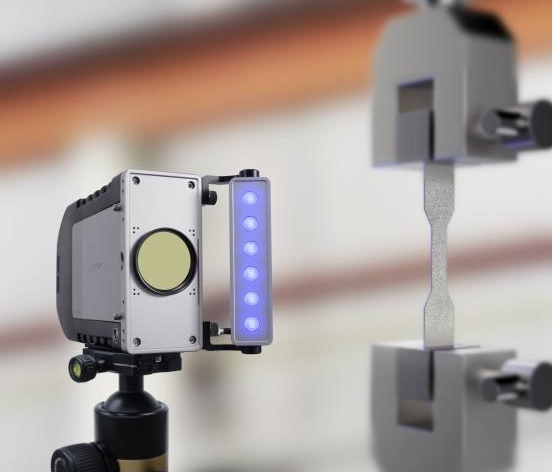

XTDIC-VG視頻引伸計
XTDIC-VG視頻引伸計，可與試驗機設備進行數據通訊，測量值通過數字或模擬接口從視頻引伸計傳輸?shù)皆囼?yàn)機，滿足JJG 762-2007引伸計計量檢定規程0.2級精度的要求。
支持二維、三維測量場景下的點、點對和全場應變數據測量，視場可達150mm
同時支持橫縱向、多組目標的同時測量，具有強大的數據分析功能
滿足JJG 762-2007引伸計計量檢定規程0.2級精度的要求
適用于室溫和一體化控制的溫箱內測試
XTDIC-VG視頻引伸計可完成如下測試:
※ 拉伸，面內剪切和彎曲測試 ※溫箱內全范圍測試 ※測試到斷裂失效
視頻引伸計與環境箱配合
在非環境溫度下進行非接觸式應變測量，需搭配特別的測試設置。在使用高溫試驗箱進行材料力學測試時，XTDIC-VG視頻引伸計可以獲得可靠的測量結果。
高溫試驗箱視窗由光學玻璃制成，XTDIC-VG視頻引伸計能夠提供軸向和橫向觀察所需的視野，在高溫環境下可捕捉到清晰的圖像，完成材料的力學性能測試工作，輸出應力-應變曲線 、彈性模量、泊松比等參數。

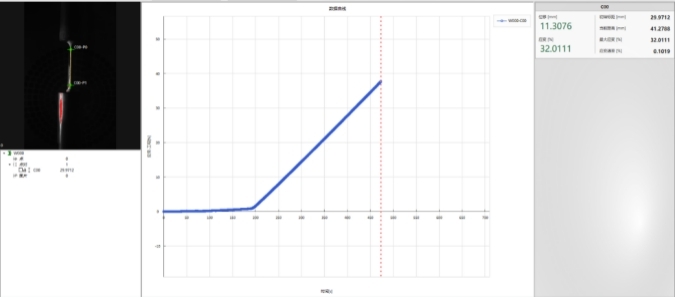

持續測量棒狀材料不同溫度下加載過程：
a. 繼續記錄載荷和位移數據，直到樣品發生斷裂。
b. 視頻引伸計持續捕捉和記錄標簽位置，直至斷裂發生。
數據分析：
a.根據記錄的載荷和位移數據，繪制拉伸曲線
b.輸出包括應力-應變曲線和載荷-位移曲線。

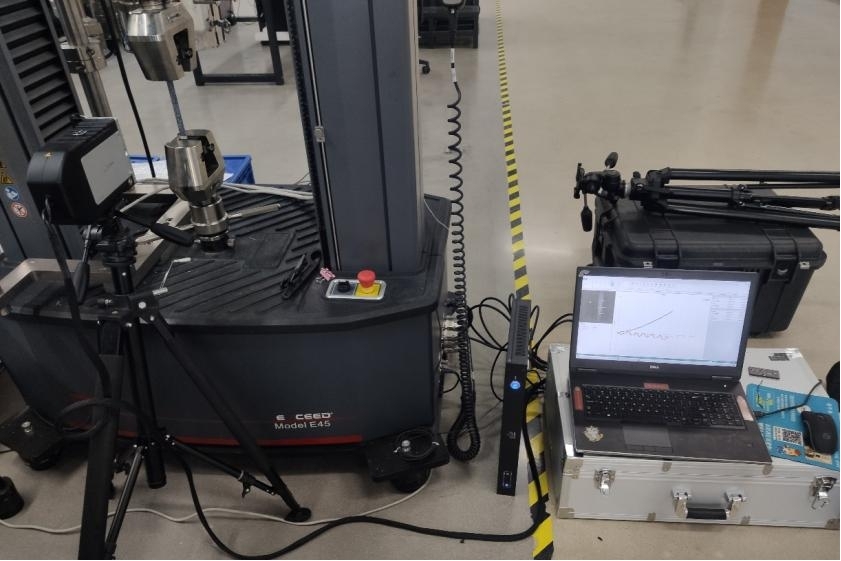

碳纖維材料彈性模量測試

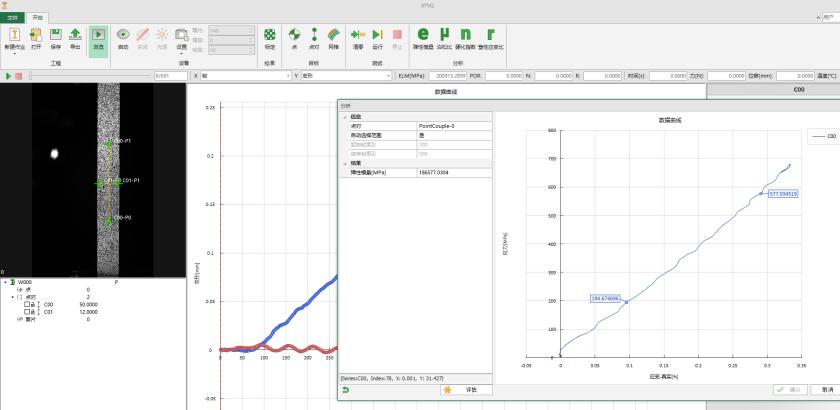

通過XTDIC-VG視頻引伸計，可將變形數值實時傳輸?shù)皆囼?yàn)機上，試驗機會得到應力應變曲線，最后計算得到彈性模量、斷裂延伸率等參數。
XTDIC-VG視頻引伸計在小尺寸材料試件測試上優勢明顯，在標距段從mm級到μm級均可使用；可捕捉拉伸到斷裂的全流程，避免夾持對軟體材料的影響；另外，可以擴展到原位疲勞試驗，可擴展小試樣高低溫測試。

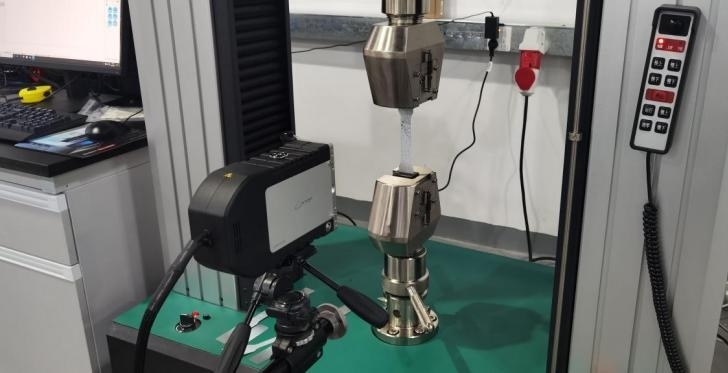

金屬材料泊松比測試
在試驗過程中，XTDIC-VG視頻引伸計實時記錄金屬材料樣品的形變數據。

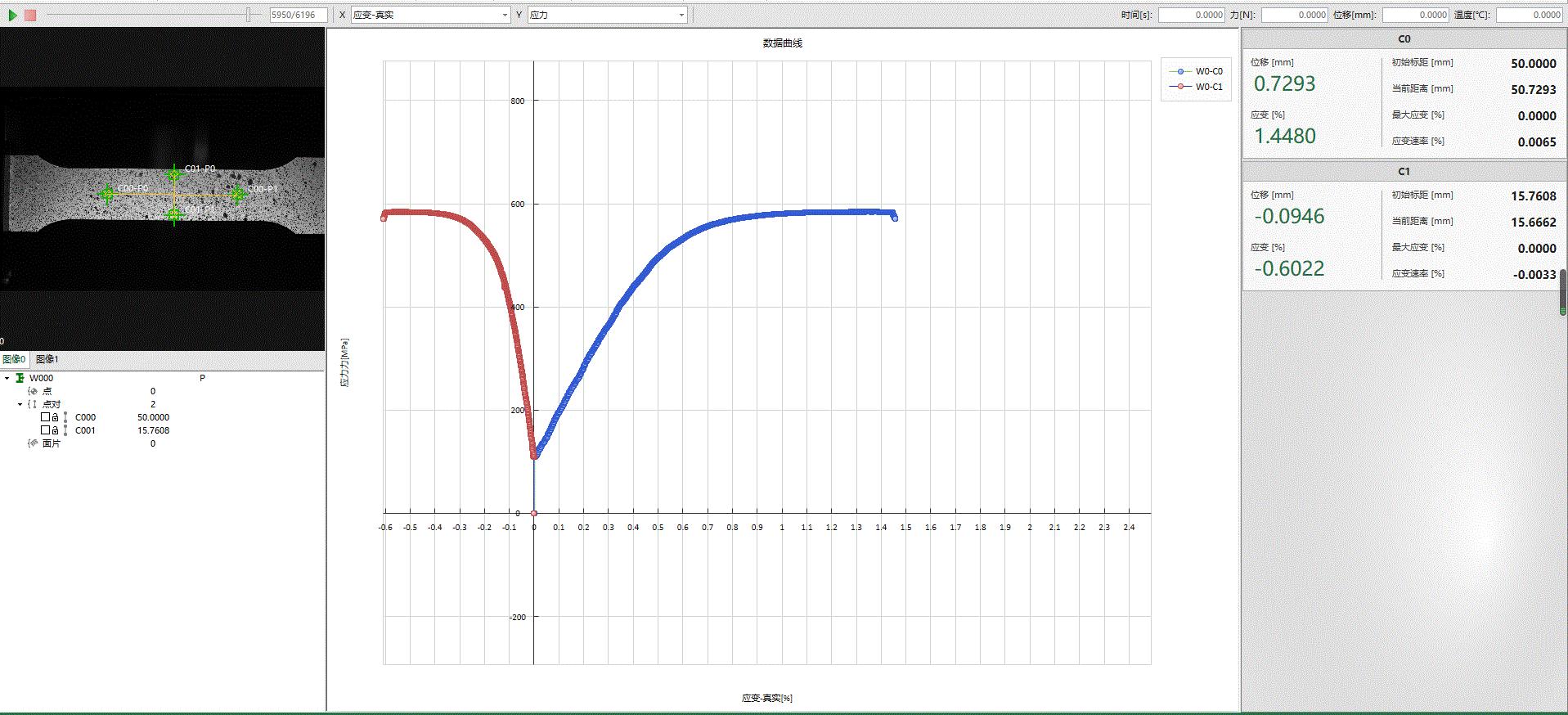

XTDIC-VG視頻引伸計軟件數據處理：
從視頻引伸計獲得伸長率和寬度的數據；根據伸長率和寬度的數據計算樣品的應變和應力。
確定線性區域，通過斜率計算拉伸彈性模量，計算橫向和縱向應變，進而計算泊松比。
結果分析： 對測得的拉伸彈性模量和泊松比進行分析和比較，以評估金屬材料的力學性能。
數據驗證：針對所得數據進行驗證和重復測試，確保結果的可靠性和準確性。
標準金屬材料測量材料泊松比：
取彈性段豎向以及橫向應變繪制散點圖

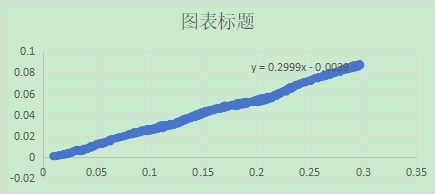

通過繪制點陣圖，可以得到斜率為0.2999（泊松比）
取彈性段豎向以及橫向應變繪制散點圖

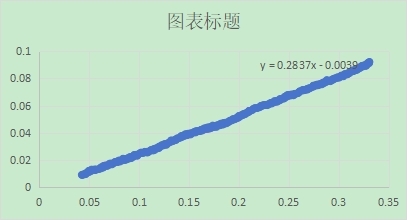

通過繪制點陣圖，可以得到斜率為0.2837（泊松比）
