在醫療器械生產中，注塑是生產過程中影響產品質量的主要環節之一。注塑質量直接影響產品整體的性能、外觀、裝配等。對注塑產品進行有效的尺寸控制，以保證現有的注塑工藝生產條件下，生產出符合標準的醫療器械產品。

　　為了精確評價注塑工藝參數對注塑產品的尺寸影響，需對成形產品進行偏差檢測，以確認最佳的注塑工藝參數。某大型醫療技術公司采用新拓三維3D數字化技術，對輪廓復雜、凹槽孔徑多的注塑件進行全尺寸檢測。接下來，就讓我們一起來看看注塑件是如何實現快速檢測的。

　　檢測背景

　　醫療器械注塑件通常來說結構復雜，對裝配精度要求較高；但塑料模塑件再制造過程中不可避免地會產生尺寸誤差，在生產中產生的尺寸誤差，通常是由成型工藝和模具條件引起。

　　成型工藝因素主要是模塑材料的均一性、成型設備的設定、模具溫度已經模具在成型壓力下的彈性變形。

　　模具條件因素主要是模具尺寸的制造公差、模具的磨損以及模具可動部件間的配合公差。

　　新拓三維技術工程師采用XTOM藍光工業級三維掃描儀，為該大型醫療技術公司生產的注塑件進行3D數字化檢測，通過3D掃描、數字化實三維檢測現了產品的快速檢測。

　　快速檢測之路

　　3D數據采集

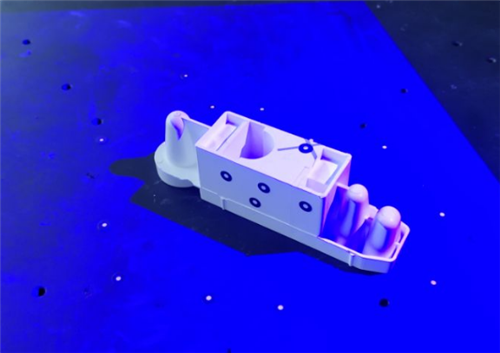

　　采用藍光工業級XTOM三維掃描儀通過多角度掃描注塑件的完整框架，快速獲取包括小的鉆孔、凹槽、注塑件相關的曲面細節在內的框架完整三維數據。

　　分別掃描注塑件的正反面和側面，獲取點云數據，通過將注塑件放置到轉盤上，根據注塑件結構特征，合理地調整掃描角度，通過多幅掃描采集完整的外形數據。

　　最佳擬合，數據檢測

　　掃描結束后，三維掃描的數據導入到檢測軟件中，檢測軟件中與原創CAD數模進行最佳擬合比較，以確定生產樣品與CAD設計數據的尺寸偏差。

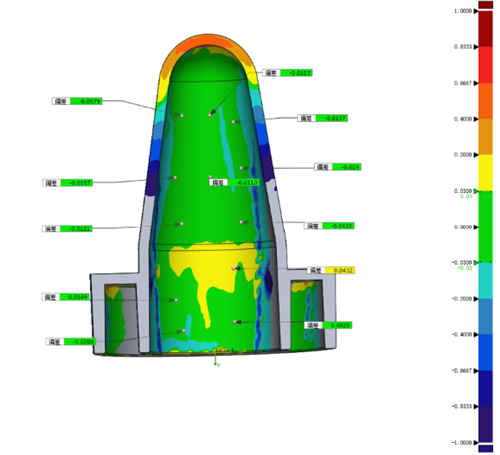

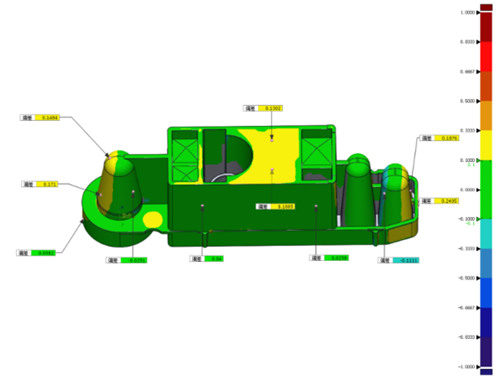

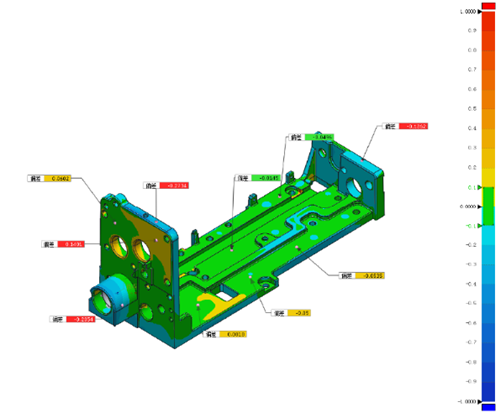

　　多方位偏差檢測，一次三維掃描，

　　即可在軟件中輸出測量數據結果。

　　3D數字化檢測價值

　　注塑成型過程中尺寸偏差是普遍存在的，關鍵是要按標準控制偏差，基于注塑成型產品尺寸檢測結果，優化模具結構及成型工藝參數，提升注塑件產品精度，使制品尺寸滿足設計和裝配要求。

　　三維光學測量技術能夠?qū)⑷S掃描數據直接導入至檢測軟件中，快捷完成3D掃描-三維檢測的數字化應用，實現輪廓復雜注塑件的全尺寸檢測，并將公差以可視化呈現，在注塑件質量檢測中具有重要的應用價值。
