背景：葉片作為風力發電機中重要組成部件，造價約占整個風力機的 1 /3．葉片在制造、運輸、安裝、維護等各環節都是非常困難的，并且葉片在使用壽命期內常會發生折斷、脫落、疲勞損傷等事故，因此研究葉片的應變特性具有十分重要的意義。

利用新拓三維XTDIC三維全場應變測量系統，基于數字散斑相關法（3D－DSCM）高精度、高靈敏度的全場非接觸光學測量特點，采用高速相機拍攝散斑圖像方式，對葉片在不同的氣動力載荷、離心力載荷工況下進行風洞試驗。

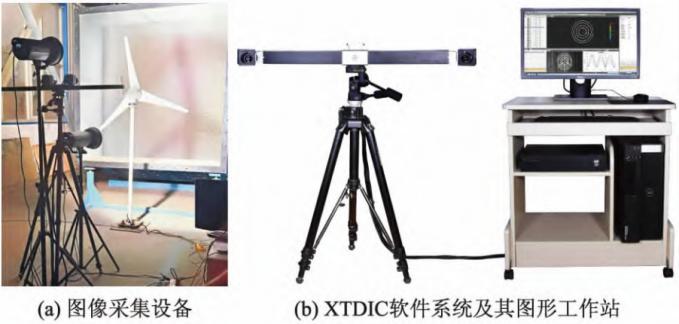

試驗系統：① 控制部分，低速風洞-4組( 4，5，6，7 m /s) 不同來流風速，4組不同葉輪轉速( 300，350，400，450 r/min) ，交叉組合得到 16種不同工況。

② 數字圖像采集系統，主要由1對CCD相機（分辨率2048×1088 pixel，最大幀率340 fps），利用CCD相機對不同工況下葉片進行圖像采集并儲存。

③ 數字圖像分析處理系統，由新拓三維XTDIC三維全場應變測量系統對采集到的散斑圖像進行計算，得到在不同工況下葉片各測點相對于無載荷自由狀態的離面位移時程曲線。

測試原理

工況設定可滿足試驗探究: 氣動力載荷不變，離心力載荷規律遞增時葉片應變特性; 離心力載荷不變，氣動力載荷規律遞增時葉片應變特性。

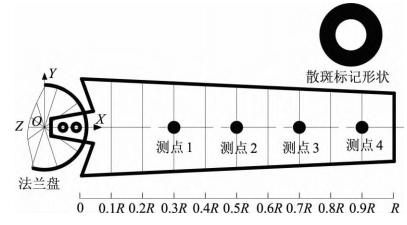

DIC測試測點布置

既定相機采樣幀率為 340 fps/s，各工況2 s 內采集680張葉片變形圖像，通過 XTDIC 三維全場應變測量系統計算圖像相關性，采用亞像素搜索方法，得到葉片各測點離面位移時程曲線。

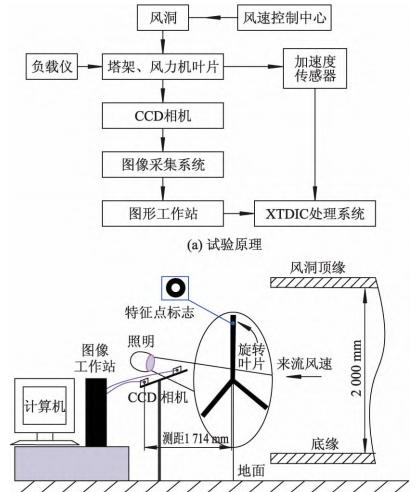

DIC測試試驗原理圖

試驗結果及分析

應變計算

通過試驗得到了葉片離面位移時程曲線，進一步計算得到葉片各測點應變

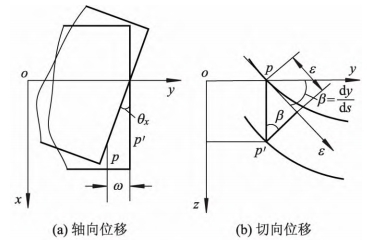

斷面位移示意圖

葉片結構應變

受氣動力、離心力載荷以及結構特征因素影響，葉片在受載荷時會產生各處應變特性。結構應變可判定葉片應變集中位置，評估葉片結構設計合理性。以典型工況( 4 m /s，300 r/min) 來分析葉片結構切應變，如下圖所示：

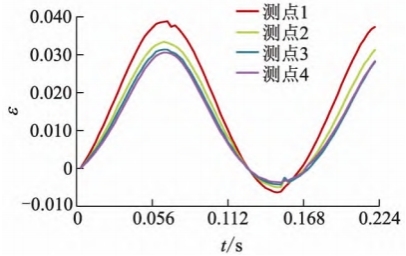

4m/s，300r/min工況下切應變時程曲線

非共振區氣動力載荷不變

離心力載荷規律遞增葉片切應變特性

來流風速保持4 m /s，隨離心載荷規律遞增( 300，350，400，450 r/min) 葉片切應變時程曲線，4個測點工程切應變都呈周期性拋物線變化，且曲線曲率接近一致，葉片在各工況下受脈動循環應變作用。

離心載荷遞增工況葉片切應變時程曲線

非共振區離心力載荷不變

氣動力載荷規律遞增葉片切應變特性

離心載荷保持 300 r/min 不變，隨氣動載荷規律遞增( 4，5，6，7 m /s) 的葉片切應變時程曲線：

氣動載荷遞增工況葉片切應變時程曲線

共振區離心力

氣動力載荷對葉片應變的影響

從應變幅、循環特征、交變頻率這三方面來看，葉片發生共振時其應變特性發生巨大的不利變化。

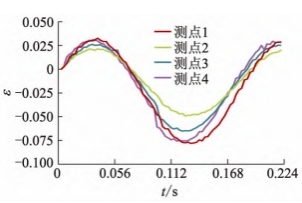

4 m/s，400 r/min 共振區切應變時程曲線

下圖為共振區各測點最大切應變?chǔ)舖ax隨氣動載荷變化情況。共振的振源效應對薄壁梁桿件的影響機制，共振會使薄壁梁桿件遠離振源位置處切應變逐漸增大。

共振區測點最大切應變隨氣動載荷變化

試驗結論

1) 試驗利用新拓三維XTDIC三維全場應變測量系統測得葉片測點處離面位移，再根據薄壁梁桿件理論計算出葉片測點處切應變值，得出葉片應變集中區域。且在試驗既定工況下，離心載荷、氣動載荷增大均能使葉片應變?cè)龃螅x心載荷是葉片應變?cè)龃蟮闹饕蛩亍?/p>

2) 試驗從共振區葉片應變性質和共振對葉片應變影響機制兩方面對共振區應變進行討論，其結論為共振策動效應使葉片產生交變應變，其循環特征決定了共振產生的應變對葉片會產生較為嚴重的破壞；葉片交變頻率由其固有頻率決定，固有頻率越高，單位時間內應變循環加載次數越多，葉片使用壽命越短; 另外共振策動力在葉根部位產生振源效應，能量由葉根處向葉尖傳播，引起葉片沿弦展方向應變逐漸增大，對葉尖應變?cè)斐蓸O大影響。

3) 采用XTDIC三維全場應變測量系統測量了旋轉葉片的應變特性，該方法的高精度、高靈敏度和無接觸特點，不僅保證了測量結果的準確性，而且針對共振這種特殊工況也能測得相應應變數據。因此試驗方法不僅為測量不同工況下葉片應變提供了新的思路，還對測量風力機葉片類似共振的特殊工況有一定的參考意義。

案例摘自：【代元軍，郭程，新疆農業大學機電工程學院，離心力和氣動力載荷對風力機葉片應變特性的影響】
