巖石材料抗壓性能優異，但抗裂性和抗拉強度差，這種脆性導致延展性和能量吸收能力低。在承受爆炸或沖擊載荷時變得脆弱。

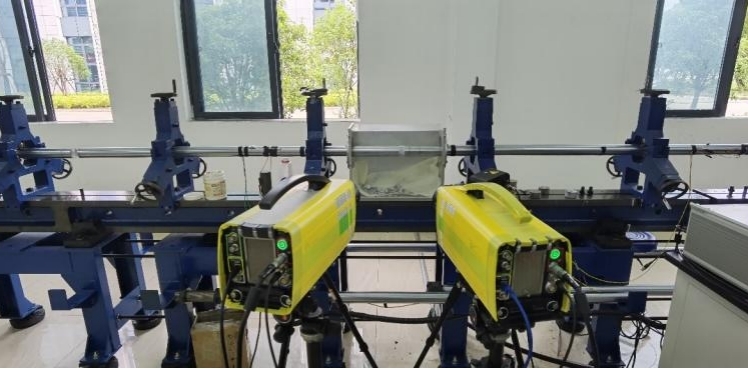

為進一步研究巖石材料的動力特性，采用分離式霍普金森壓桿（SHPB）測試系統進行撞擊測試，兩臺高速攝像機采集圖像，結合新拓三維DIC分析軟件對試驗結果進行分析，高效、及時獲取全場應變數據、應力分布，以及關鍵部位的裂紋演化、動態損傷過程等。

霍普金森桿試驗亮點

1、通過霍普金森壓桿（SHPB）實驗研究了巖石材料動態力學性能。

2、借助高速攝像機高分辨率采集了石巖材料在動態沖擊和高應變率下的破壞過程。

3、采用新拓三維DIC軟件分析了巖石沖擊強度、動態損傷過程、裂紋擴展演化等力學參數。

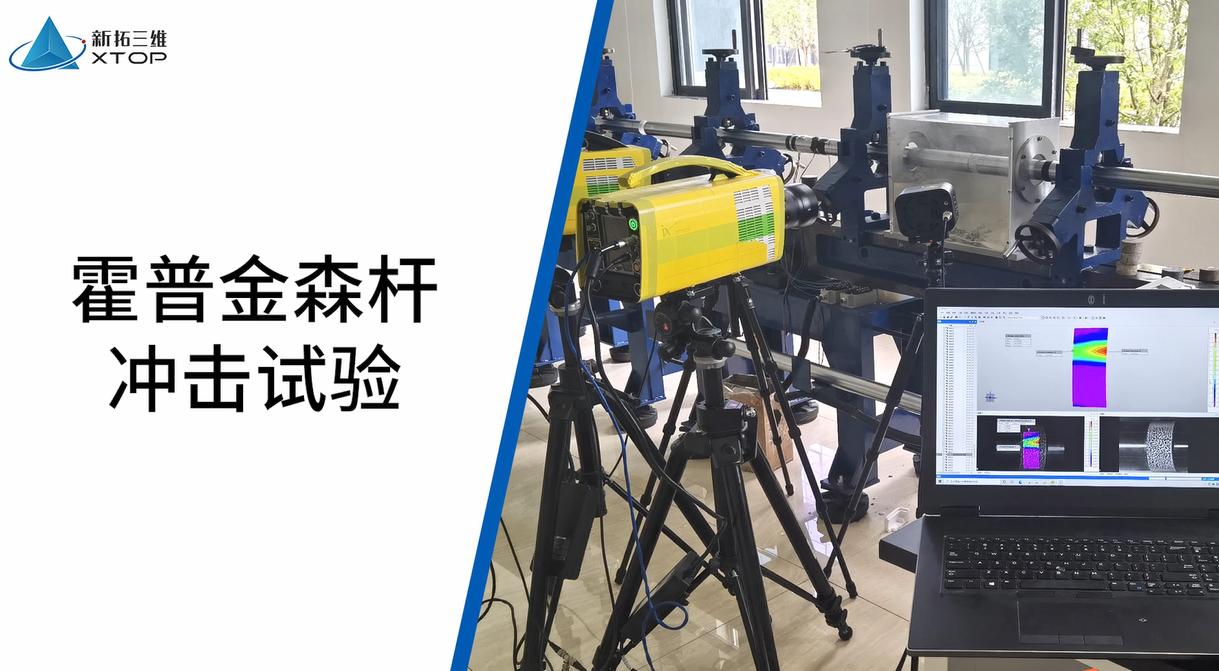

高速DIC測量系統-霍普金森桿實驗

新拓三維XTDIC-STROBE三維動態測量系統，利用高速攝像機和DIC軟件來測量變形、位移和應變。該高速DIC測量系統由于其多個優勢而迅速普及。與加速度計和應變片不同，它是一種非接觸式技術，可生成瞬時全場數據而不是單點值，比傳統傳感方法更快、數據更豐富。

高速攝像機可提供霍普金森桿高速?zèng)_擊圖像采集所需的分辨率和幀速率，確保了DIC數據分析（位移、速度、加速度、角度隨時間變化等）的成功，使用高速DIC測量技術，研究人員可以輕松地提取全視場的測量數據，獲得試件表面變形位置以及裂紋出現和演化途徑。

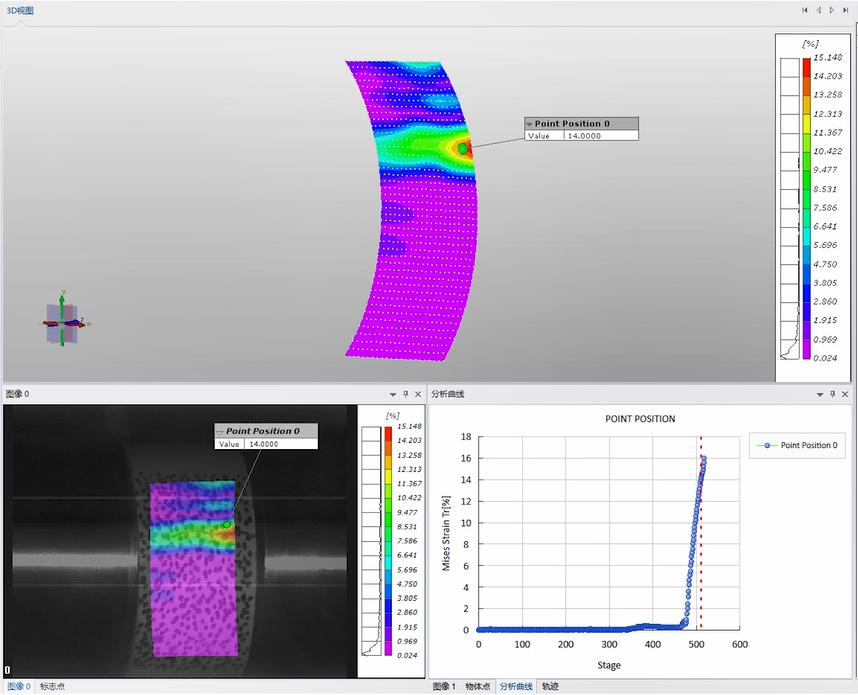

霍普金森桿測試-端面撞擊試驗

霍普金森桿強沖擊載荷下，意味著高加載率或高應變率，所測得的可變形巖石材料的應力-應變曲線，是研究該材料試件動態力學特性的重點。

兩臺高速攝像機采集數據頻率為120000幀，獲得全場應變，并選取斷裂處關鍵點應變數據，進一步了解巖石材料抗壓強度及耐久性能。

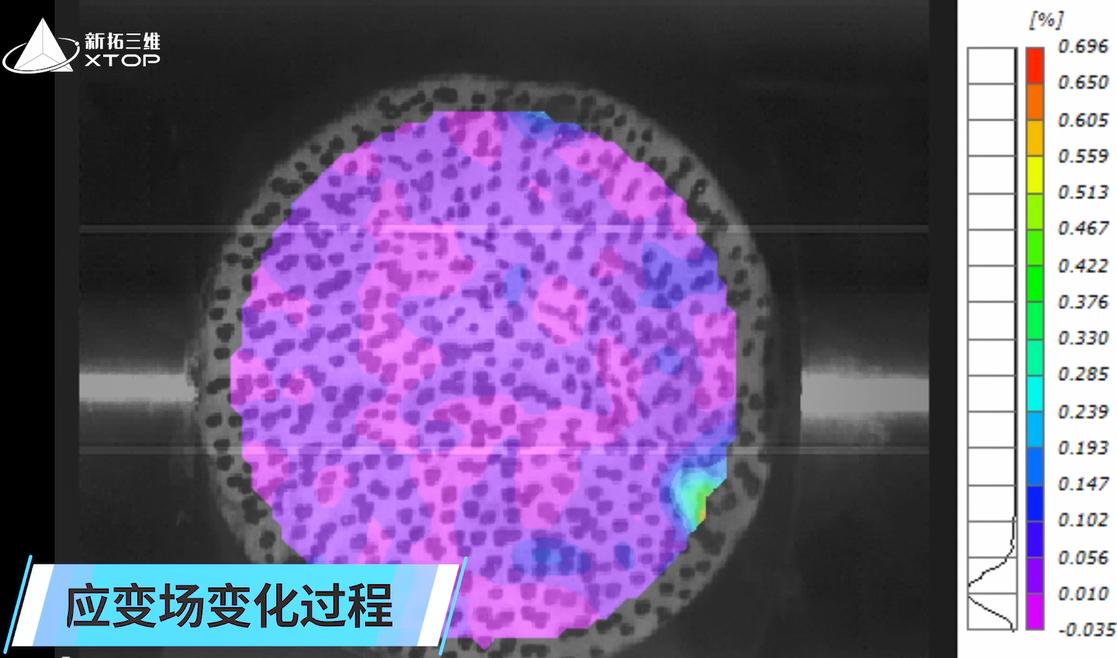

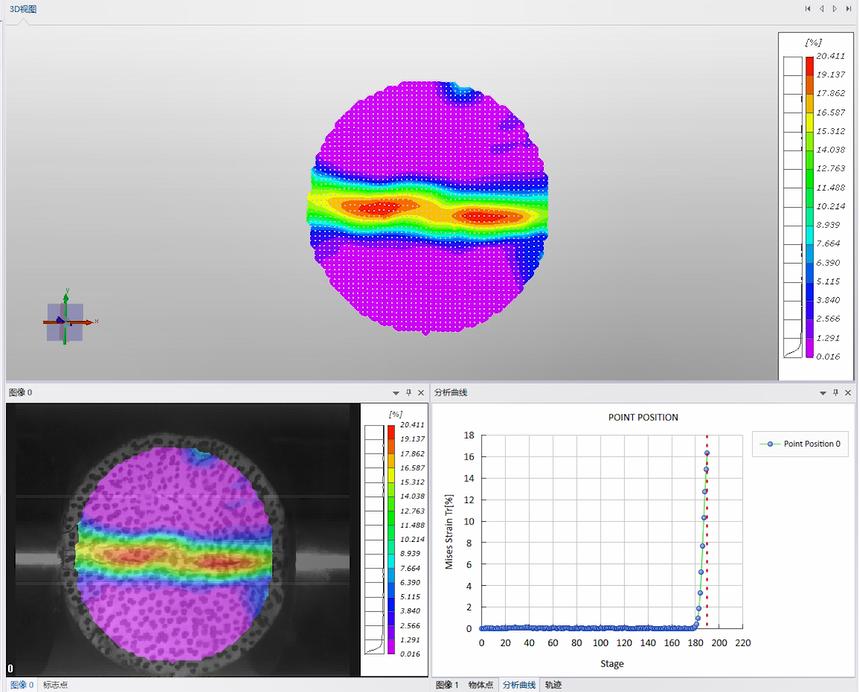

霍普金森桿測試-曲面撞擊試驗

霍普金森壓桿實驗過程中，不同沖擊速度、不同沖擊面下會呈現不同的應變時程曲線，裂紋起始狀態和破壞形態也不同，必須通過動態加載了解材料的動態特性。

采用高速攝像機進行圖像采集，DIC應變測量技術與霍普金森壓桿完美搭配，可更有效并精確地獲取材料的應變率相關的應力-應變曲線。

進行材料力學特征數值模擬的前提，是要獲取材料在高速?zèng)_擊載荷下的應變參數，通過霍普金森壓桿實驗結合新拓三維XTDIC-STROBE三維動態測量系統，精準分析巖石材料試件在動態荷載下的應力-應變曲線，有助于各類新型材料的數值模擬，助力新材料的工程設計和工程應用，為基建工程等領域結構設計與分析提供關鍵技術支持。
