巖石力學試驗是巖石力學性質研究中最主要的手段，通過室內模擬試驗，可對不同的巖石在抗拉、壓縮條件下的力學性質及破壞特點進行研究。

巖石的抗拉強度比其抗壓強度低得多，抗拉強度可以通過直接拉伸法和劈裂法測試獲得。巴西劈裂試驗是目前最為常用的一種間接拉伸試驗方法，在1978年被國際巖石力學學會（ISRM）推薦為巖石抗拉強度測定方法，在國內眾多規程和標準也推薦使用該方法。

一般來說，巖石對拉伸、剪切、彎曲和扭轉這四種作用形式的承受力，要遠遠低于對壓縮的承受力。因此，巖石在壓縮作用下的最大承受力，常用來作為其強度的度量。

傳統的巖石力學試驗，采用應變片進行應變測量。應變片偏向于測量固定方向應變，無法實現全場測量。巖石受力發生較大范圍的變形或斷裂，應變片無法準確測得應變最大區域。

新拓三維XTDIC三維全場應變測量系統，通過非接觸測量方式，可獲得巖石破壞過程中全部圖像，判定巖石斷裂性質，建立起巖石在破壞過程中的位移場、應變場和巖石破壞的聯系，測試數值可為研究巖石力學研究、判斷巖石工程安全狀態和評估巖體工程結構穩定性等提供重要參考依據。

巖石巴西劈裂DIC測試應用

巖石巴西劈裂測試中，XTDIC三維全場應變測量系統搭配高速攝像機，高速拍攝巖石破壞過程圖像，結合DIC軟件分析可生成的載荷下定量全場應變圖（拉伸、壓縮和剪切），展示巖石破壞過程和應變演化過程。

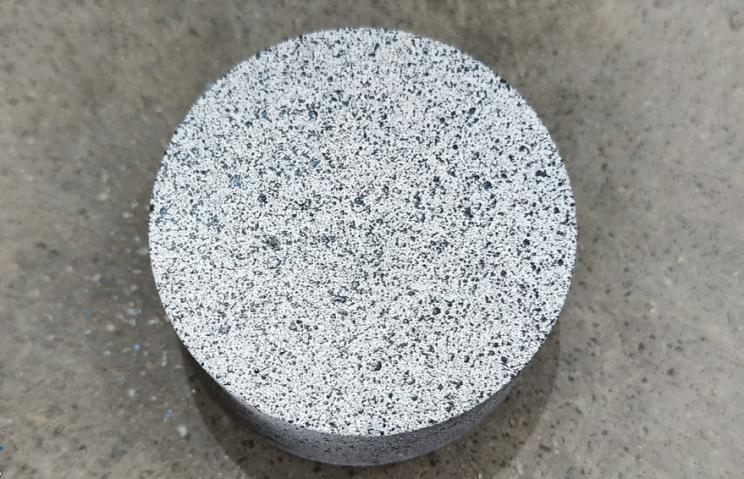

巖石劈裂試樣制備

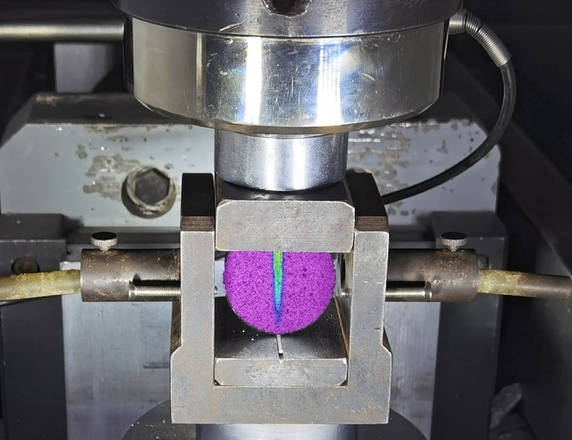

DIC技術研究巖石巴西劈裂破壞過程中的全場變形和局域化破壞特征

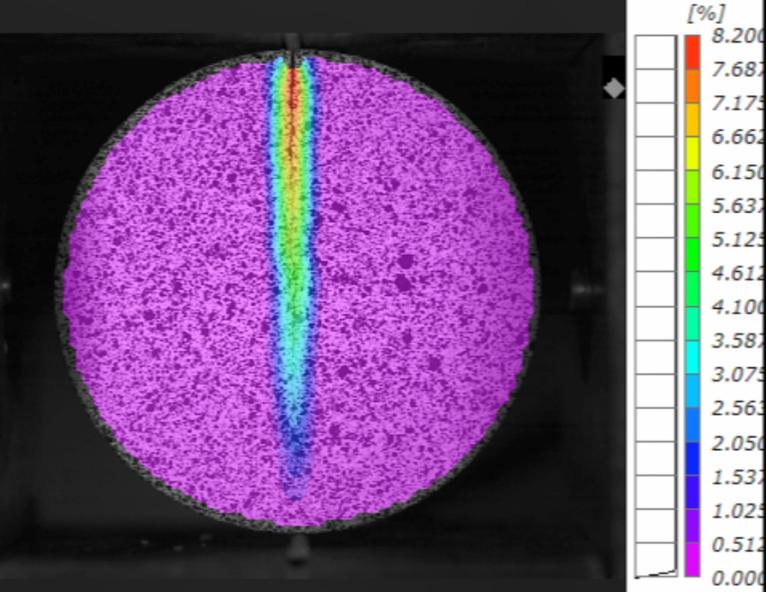

通過DIC軟件分析發現，巖石材料劈裂過程中X/Y方向最大主應變，裂紋變化趨勢明顯，通過色譜圖分析最大應變區域，分析裂紋演化以及具體數值。

巖石單軸壓縮DIC測試應用

巖石在單軸壓縮荷載作用下達到破壞前所能承受的最大壓應力，稱為巖石的單軸抗壓強度，采用XTDIC三維全場應變測量系統搭配高速攝像機，以5000幀的非接觸采集頻率方式對試驗過程開展全場應變觀測，對比分析巖石試樣的宏觀力學參數、空間應變場演化規律與破壞模式。

巖石壓縮試樣制備

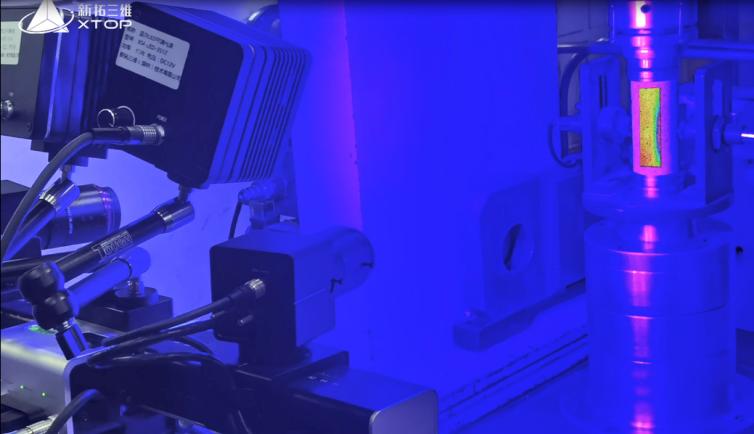

XTDIC三維全場應變測量系統用于試驗機載荷條件下巖石壓縮破壞過程的圖像處理、可視化和分析。

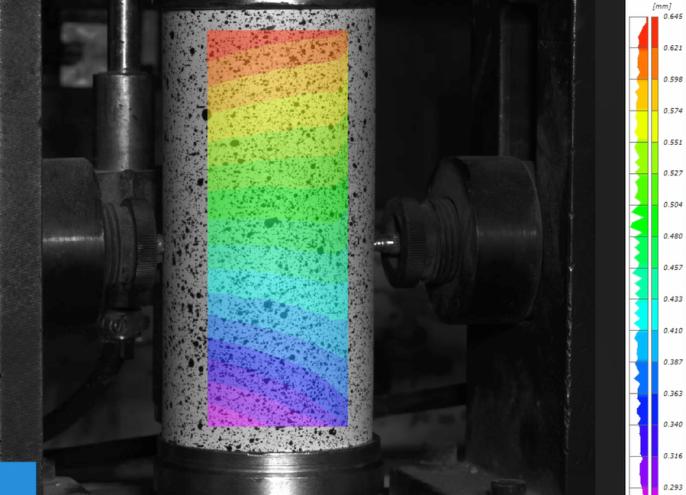

巖石壓縮三維區域XYZ方向合位移云圖

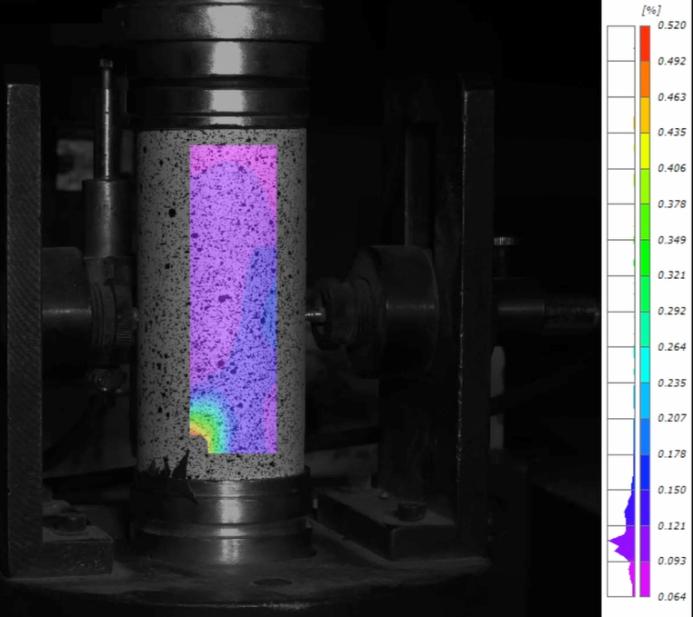

巖石壓縮加載應變場云圖

新拓三維XTDIC三維全場應變測量系統采用非接觸式測量方式，可測量獲取加載過程中巖石試樣的全場應變時空演化過程，直觀地揭示了加載受力方式對于巖石破壞過程與破壞模式的控制，揭示試樣表面全場及局部監測區應變隨時間的演化過程，不僅豐富了巖石力學測試的手段，也為巖石脆性破壞研究提供豐富的數據支撐。
