客戶需求
研究采礦工程中開挖活動所影響的巖體力學，是采礦工程的重要步驟，它可以指導礦山建設和生產，防止或消除礦山壓力及滑坡對生產和安全的危害，改善爆破設計，選擇巖石破碎方案及礦體自然崩落的規律。
礦山巖石力學研究的對象是自然巖體，多為不連續面所切割、具有各自異性及非均質性的天然地質，在裂隙及孔隙含水含氣的情況下，巖石所呈現的力學性能比較復雜。我國某知名大學礦業研究實驗室為研究巖石力學發生破壞的機理，采用巖石高速壓縮試驗，分析巖石試件的強度、變形特性，為進一步認識和研究巖石力學特性提供數據支持。
檢測挑戰
礦產常賦存于惡劣的地質環境，必須考慮巖石各種應力的影響。
首先是礦山開采深度大，應考慮巖體自重應力，且礦床會受到近水平方向的巨大地質構造應力的作用。
其次是礦床開采自始至終都存在著礦山巖石力學問題，礦山生產中經常進行爆破，需考慮爆破的動力影響。
最后，礦山的服務年限有限，要求研究周期短，時間緊迫。
傳統的巖石高速壓縮試驗，采用應變片進行應變測量。應變片具有高靈敏度和精度，缺點是偏向于點測量固定方向應變，不能實現全域測量。
如果被測物發生較大范圍的變形或斷裂，或者是大型的工程面測量，應變片對這些測量任務都無法勝任，無法準確測得應變最大區域。
三維光學測量方案
新拓三維XTDIC三維光學應變測量系統，不僅能滿足一般的巖石壓縮實驗，得到巖石壓縮全場應變和位移數據，而且還能滿足小試樣、大應變量等測試分析全域的應變大小和裂紋擴展跟蹤等，大大豐富了巖石壓縮測試的手段。
該大學實驗室采用相似材料模擬法，模擬巖石性質的相似材料，通過高速壓縮試驗機加載，采用新拓三維XTDIC系統進行圖像采集和數據分析，分析原型巖石在壓縮過程中發生的力學現象及過程。

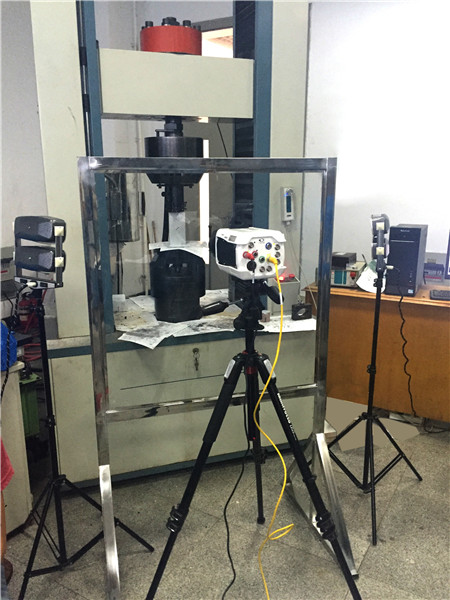

試驗在剛性壓力試驗機上進行，剛性壓力試驗機由軸向位移和橫向位移速率共同控制，設定軸向位移加載速率，以高速的加載速度對巖石試件進行加載。

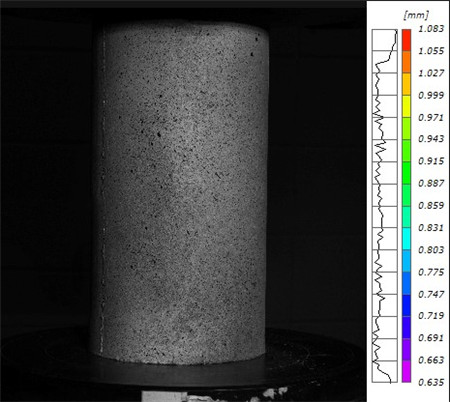

試驗的過程中，新拓三維XTDIC系統同步進行圖像采集，由分析軟件換算成對應的應力與應變數據傳輸?shù)较到y(tǒng)終端，保證數據的完整與準確。
數據分析

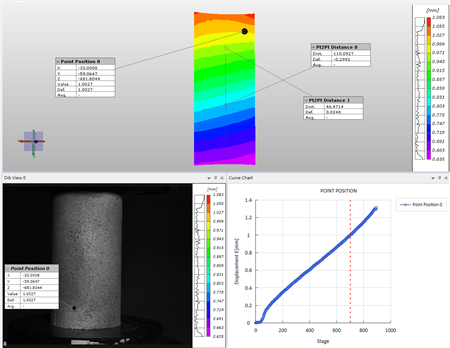

通過本次試驗巖樣加載結果，繪制并分析其單軸應力-應變?cè)囼?yàn)曲線可知，巖石變形從試驗機軸向加載自上而下變形量遞減，軸向載荷與變形量呈線性關系。
方案價值
基于巖石高速壓縮試驗，該大學礦業研究實驗室采用新拓XTDIC系統可獲取巖石變形特征、應力應變曲線，實現了研究巖石在不同的含水、顆粒、層理、裂隙等狀態下其表現的抗壓強度、彈性模量和泊松比等。
礦山巖石力學的發展，與采礦工程是密切相聯的。巖石力學的研究，對于礦山井巷及采場地壓控制，巖爆發生機制及防治，開采井巷保安礦柱造成井巷及地表變形，深凹露天礦山高邊坡穩定及加固措施等研究，都是非常有意義的，這些研究對于防止國家資源的損失具有非常實際的應用價值。
