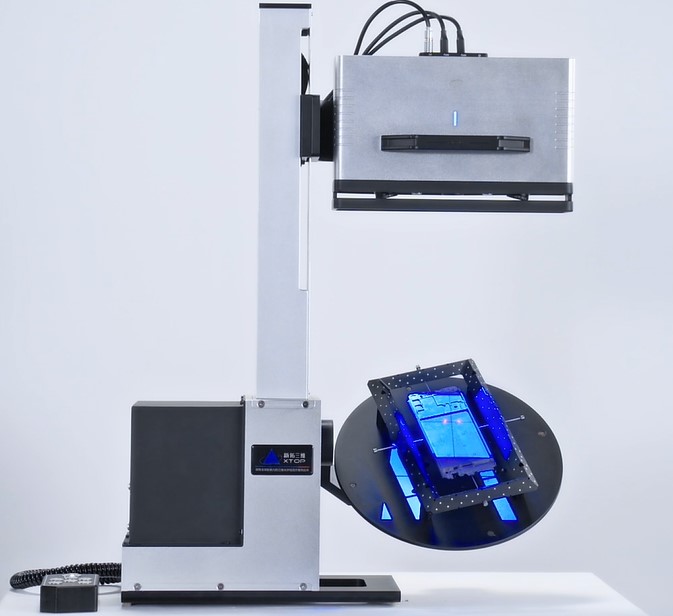

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統，它通過投射藍光條紋，快速捕捉小型零件輪廓細節。藍光三維掃描技術提供高細節分辨率，它可以創建精細的三維網格。通過高效導入和對齊CAD文件，創建曲面比較，生成檢測報告。

它可以一鍵自動標定，實現自動化掃描，自動化3D尺寸檢測，這些實用功能，它都集于一身，XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統。

新拓三維XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統，它通過投射藍色條紋，捕捉小尺寸零件的細節特征，提供高細節分辨率，并與3D檢測功能結合，適用于小型精密零部件自動化測量。

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統通過三個自由度雙軸旋轉，軟件的測量分組功能或?qū)Ｓ脢A具、治具，實現對物體的360度無死角數據采集，借助于掃描自動路徑規劃、智能補掃算法，可實現全自動+全尺寸3D檢測。

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統支持配置500萬、900萬高分辨率測量頭，測量幅面最小到達100mm*75mm，可對常見的3C、注塑等小型零部件進行快速準確的三維掃描，其采用藍光三維掃描測量的方式，可用于工業級的小型物體的質量控制與檢測。

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統，基于平臺化、模塊化設計開發，多幅面多工作距離，多分辨率自由組合，適用于塑料零部件、3C零部件、葉輪葉片、小尺寸鑄件等逆向設計、批量化檢測及質量控制等工業場景。

自動化藍光三維掃描產品技術亮點

1、出色的數據細節

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統，測量幅面最小到達100mm*75mm，采樣點距0.025mm，測量精度最高可達0.008mm，依靠高質量數據，生成精確的網格，簡單快速地獲得三維數據。適用于中小型零部件的簡單快速測量，方便移動，即使在狹小空間里也能開展作業。

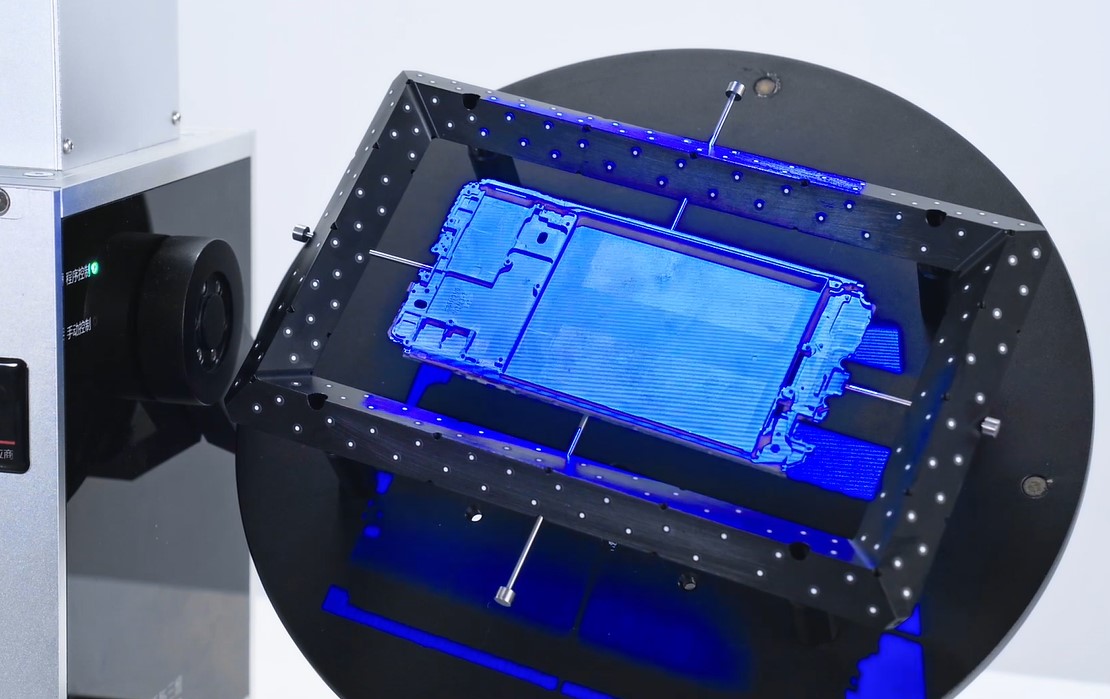

2、一鍵式高效3D掃描

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統支持一鍵式標定，支持自動路徑規劃，同規格產品的測量可調用測量模板，執行自動化測量，全過程無需人工操作，確保在從各個角度高效完成物體全面掃描。

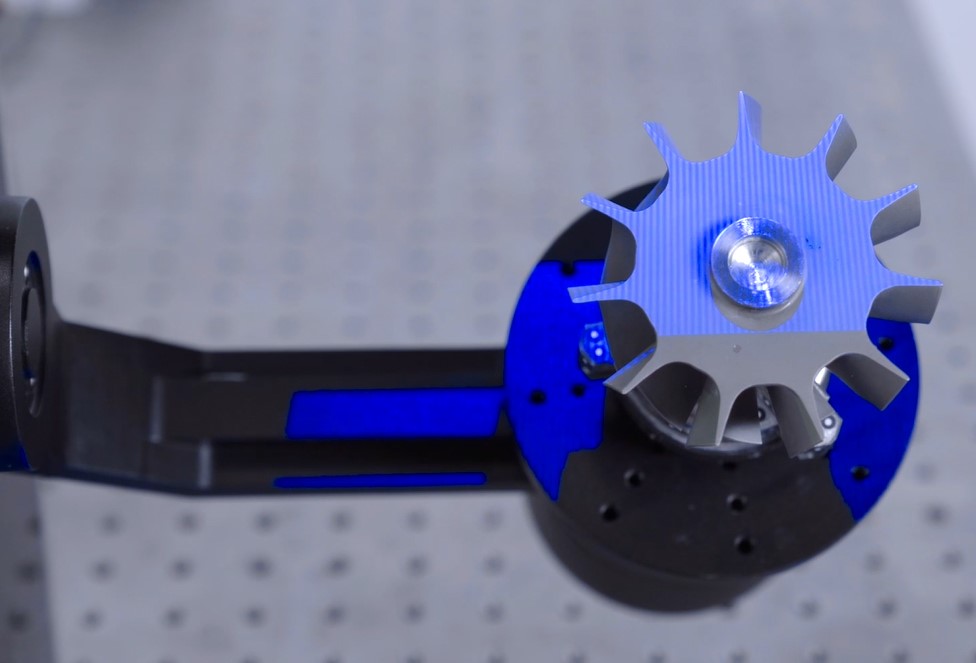

3、智能補掃軟件支持

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統支持智能規劃補掃路徑，背景自動去除，支持分組掃描及中斷智能回溯，可輕松導出數據至CAD/CAM軟件，對接檢測軟件和逆向軟件。

典型應用

3D全尺寸檢測

質量檢測

精密制造領域?qū)Ξa(chǎn)品質量的要求越來越高，質檢需求也越來越大。XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統測量頭的精度水平達到工業級，不僅可以捕捉小尺寸零部件精細的輪廓及曲面細節，使其成為質檢等領域的完美選擇。

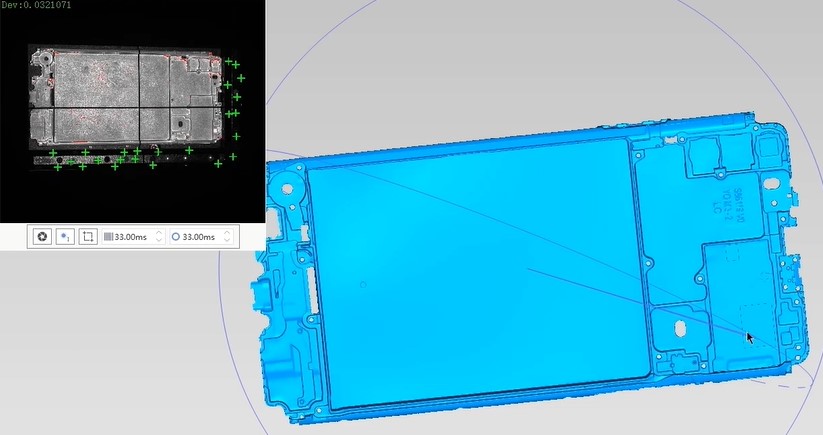

逆向工程

精密小零件缺乏工程圖，如想重新設計或修改，然后進行銑削或3D打印，XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統都能勝任。藍光技術+小幅面測量頭，正是為小型物體而生。它3D藍光掃描十分精準，通過捕獲小件的微小細節，加快逆向設計、原型制造、生產周期的速度。

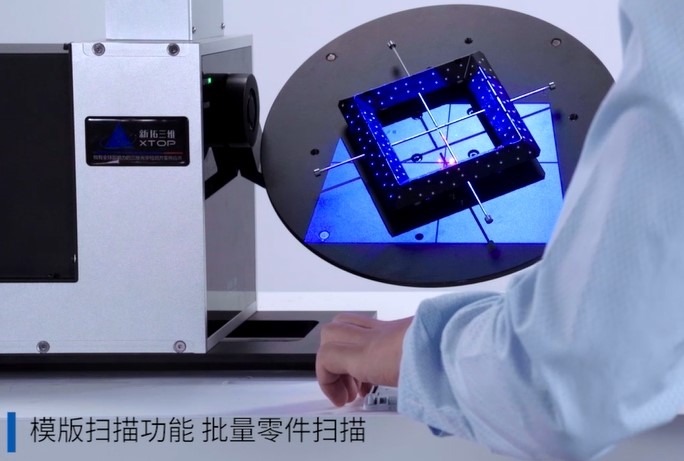

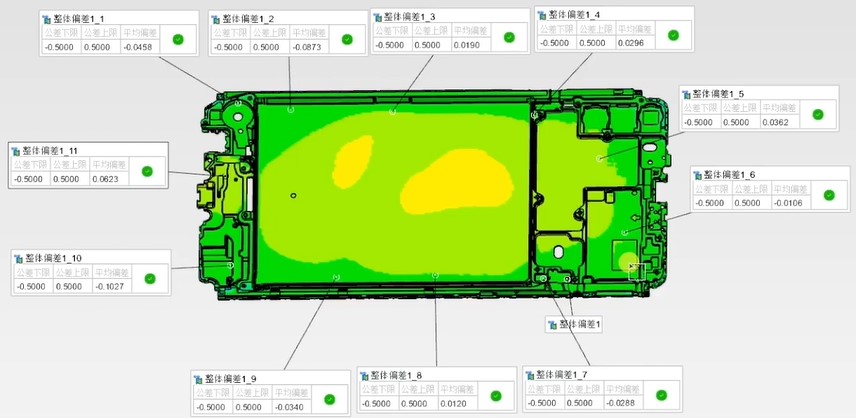

小尺寸塑料件批量檢測

在注塑件批量化生產中，大部分產品的尺寸檢測均為抽檢，特別是樣品的檢測位置數還是檢測的樣品數量。隨著精密制造的發展，全尺寸檢測或者全批次檢測，才能更好地提升產品質量。XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統，基于高精度三維掃描技術，小到10mm，大到200mm，均可實現自動化批量三維掃描，小尺寸注塑件的全尺寸檢測。

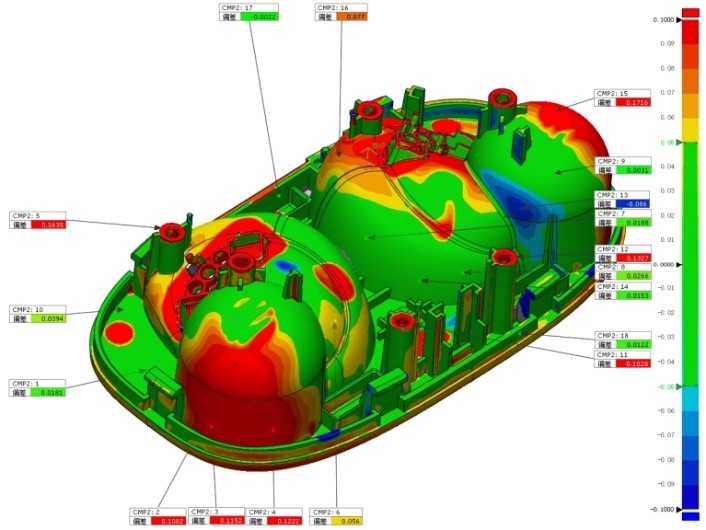

3C精密件檢測

XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統所使用的藍光三維掃描技術，支持360度全方位掃描，小幅面測量頭可以更聚焦捕捉3C小尺寸零部件細節特征，無論是曲線表面還是復雜幾何形狀，都可以準確地測量和檢測。通過自動化3D掃描，減少了人工干預，確保尺寸檢測的一致性和可重復性，縮短尺寸檢測周期，提升生產制造以及檢測效率。

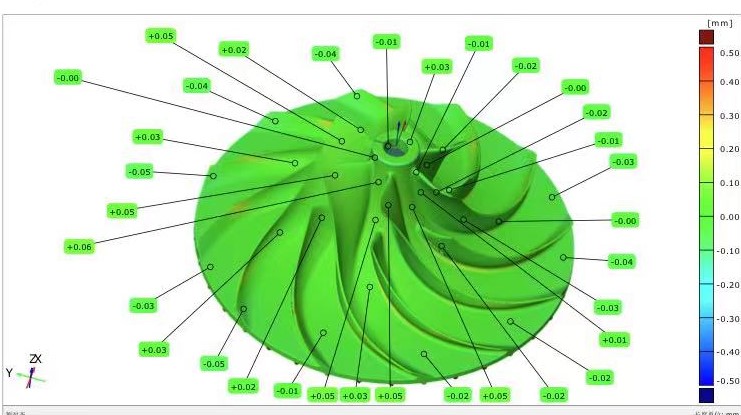

葉輪鑄造件檢測

葉輪等鑄造工件表面為復雜曲面，在質量檢測時，因工件外形結構影響，傳統檢測方式檢測的數據有限，無法準確快速判斷數據是否符合設計要求，且檢測過程消耗時間比較長。新拓三維XTOM-TRANSFORM-ROT自動化藍光三維掃描檢測系統可進行全方位3D掃描，獲取3D數據模型導入數據比對，可進行孔位、切邊、變形分析、肉厚分析、趨勢分析、彩圖對比、剖面分析等多種測量。

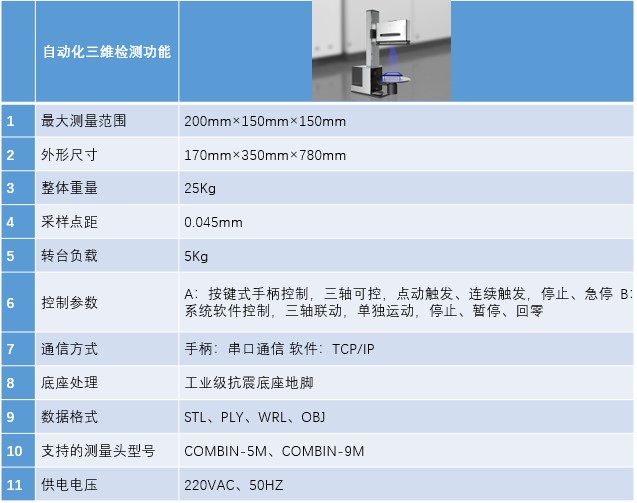

技術參數
