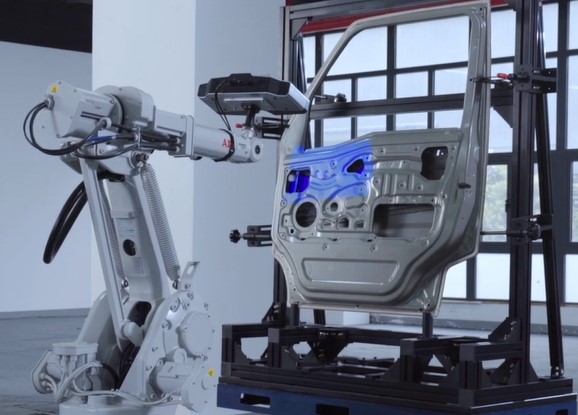

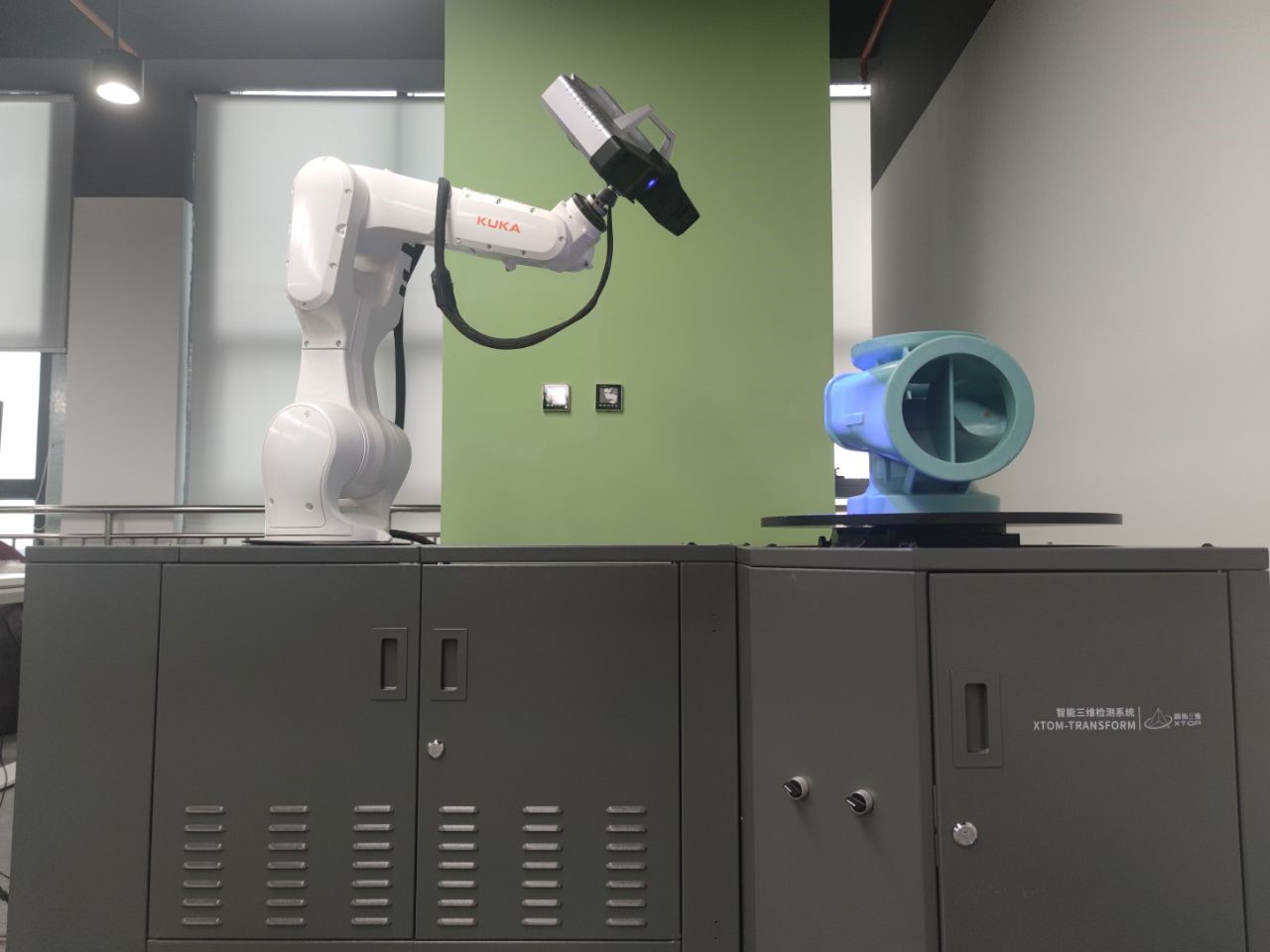

新拓三維XTOM-STATION自動化三維檢測中心，標準配置配備工業級6自由度精密伺服控制的機械臂，并配備大承重自動化載物平面轉臺。載物平臺預設方便安裝專用夾具、治具的固定孔，通過軟件的測量分組功能或?qū)Ｓ脢A具、治具，可實現待測工件的360度自動測量，適用于中小型部件的線旁或在線快速自動化測量。

全自動、標準化、無需人工干預

XTOM-STATION自動化三維檢測中心，涵蓋了從離線編程到自動數字化處理，數據采集到檢測報告每一個流程，自動輸出實際掃描3D數模和原始CAD數據之間的尺寸偏差，結合檢測軟件自動生成?GD&T，切邊和孔位等信息。

具有示教掃描、導入CAD模型智路徑規劃掃描、一鍵式模板檢測功能，可配備適用于各種常見工件的裝、夾工具，具有針對3C數碼產品、精密鑄造業、注塑以及鈑金、精密葉片等行業的成熟工業級應用方案，實現3D掃描、檢測流程可復制，更好地掌控掃描過程的精準性及效率。

產品特點

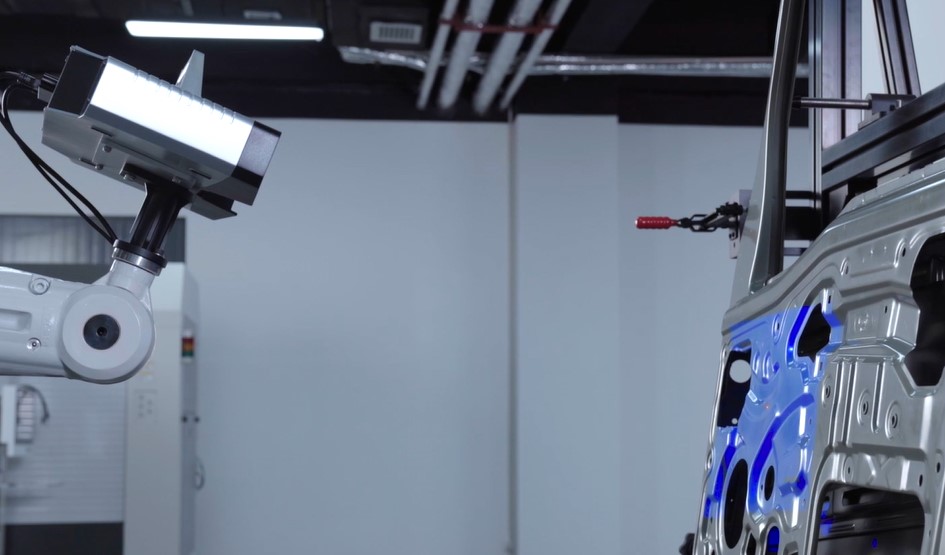

自動化藍光3D掃描

XTOM-STATION自動化三維檢測中心采用全自動流程化標定，機器人可多角度自由掃描，無需移動物體，輕松應對大尺寸、輪廓結構復雜、凹凸曲面多等物體檢測，避免人工檢測存在的疏漏偏差更快速、完整地捕捉數據。

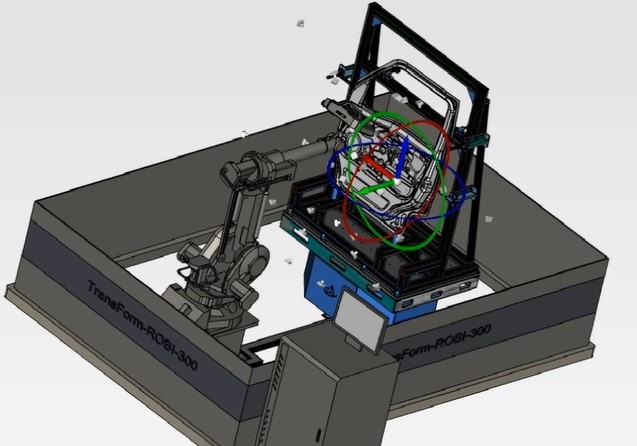

自動路徑規劃

為了實現對復雜曲面工件的自動檢測，可采用三種模式（自動、半自動、手動）規劃掃描路徑，可根據檢測需求進行微調，得到滿足掃描需求的最優掃描路徑。

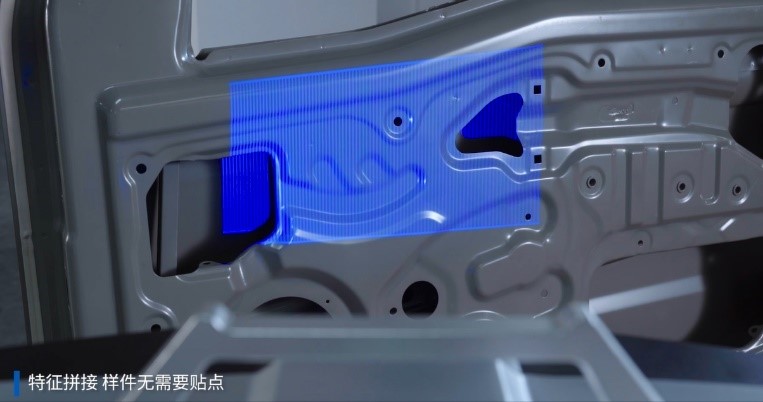

特征拼接，無需貼點

對于掃描尺寸較大、特征明顯的被測件，可通過被掃描物體本身的特征特點來進行拼接，無需貼點可直接一鍵掃描，效率高，省時省力。

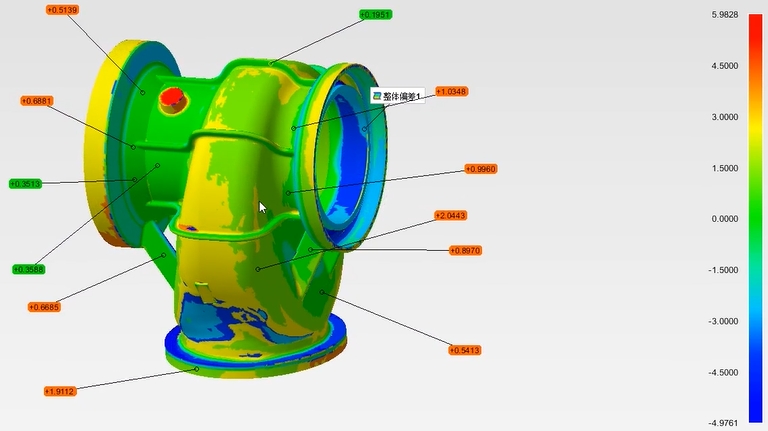

無需人工干預，智能模板檢測

搭配新拓三維XTOM INSPECT檢測分析軟件，根據模板對指定的GD&T 公差帶進行偏差分析，最終將檢測結果（點偏差、邊界檢測、孔距等）輸出，為偏差分布情況提供直觀的判斷依據。

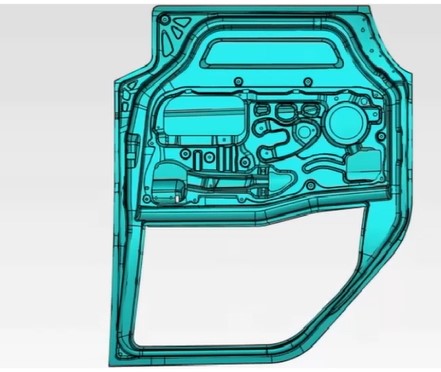

灰度值特征檢測

在分析灰度值差異的基礎上，通過二維圖像創建三維點，分別提取被測物的邊緣特征，不變性角特征和區域特征，計算出灰度值特征點，對于鈑金件槽孔檢測具有顯著效果。

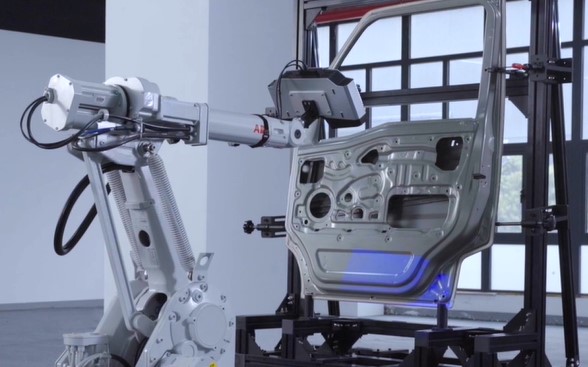

提升檢測效率

• 一鍵式掃描檢測，每天可測量零部件可以達到數百個，即使零件結構復雜，依然可以保持高效率產出。

• 在測量過程中，無需計量技術人員來裝載零部件、操作機器和卸載零部件，檢測效率大大提升。

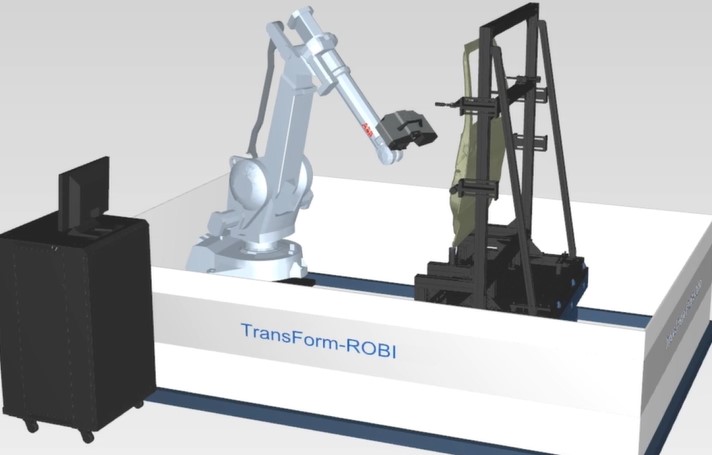

高安全性

• 具備模擬仿真、碰撞檢測和硬件急?？刂频榷囗?xiàng)安全設計，預防運行過程中的風險。

• 支持外圍安全裝置：不必?fù)?dān)心在設備使用時，人員靠近的動作會使周圍的人受傷。

擴展定制

可根據測量需求，配備更大臂展機械臂或多測量轉臺單元、多機械臂協作的自動化測量方案。

自動化三維掃描應用案例

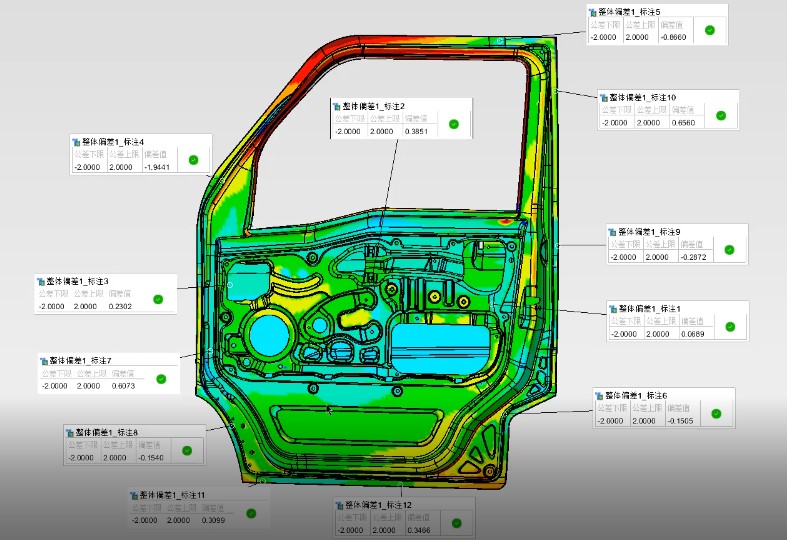

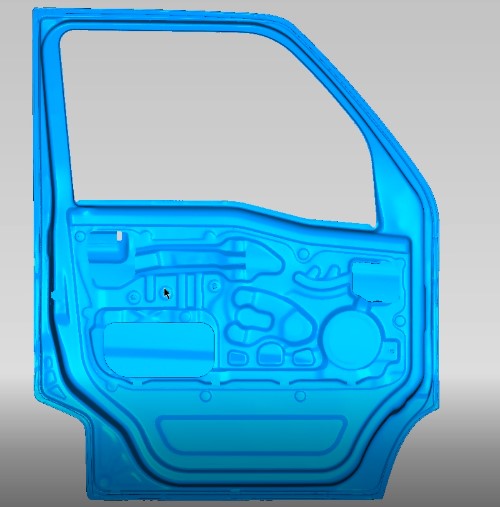

汽車鈑金自動化3D檢測

• 使用XTOM-STATION自動化三維檢測中心，對汽車鈑金自動化檢測，進行孔位尺寸、邊界、整體偏差檢測

• 圓孔采用灰度特征值算法擬合、檢測精度更高

• 定制框架：裝夾堅固、使用叉車裝卸，方便快捷，并且可進行雙面掃描。

發動機鑄件內腔自動化3D檢測

• 使用XTOM-STATION自動化三維檢測中心，檢測整體偏差、尺寸偏差、形位公差

• 采用單雙目混合藍光三維掃描的方式，工件內腔掃描數據95%以上

• 定制夾具卡爪，實現工件的翻面和更換

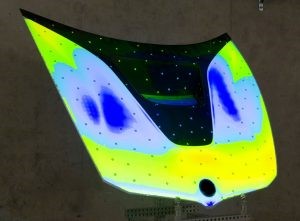

• 偏差投影，將色譜偏差投影到實際工件上，實現偏差的定位
