振動應力能引起材料的加速疲勞、設備結構和零部件的機械磨損或損壞，據統計數據分析，28%的失效是由于振動影響造成的。

在結構振動測試中，無論是（準）靜態試驗還是瞬態試驗，都需要捕獲響應級別高的熱點區域，以識別發生結構損傷的關鍵位置?？蒲腥藛T及工程師通過反復測試采集振動數據，以實現機械結構設計及性能改進。

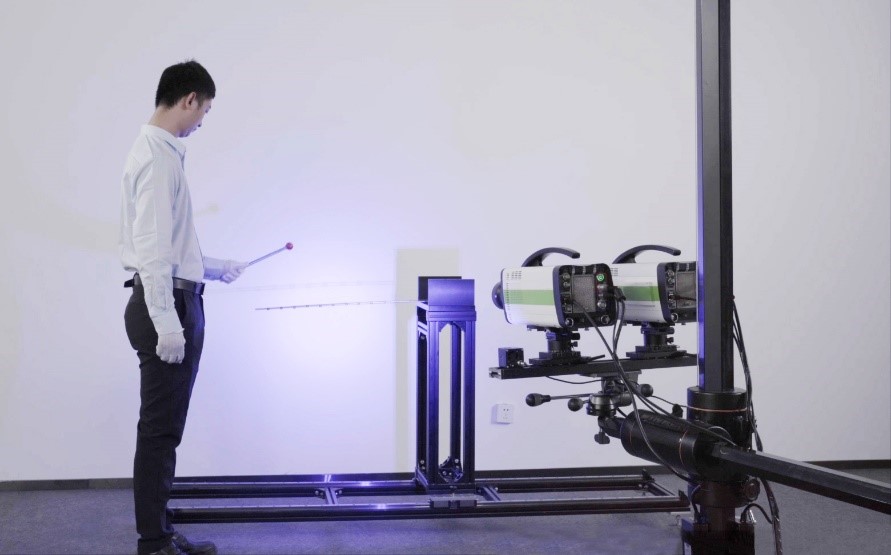

新拓三維XTDIC三維全場應變測量系統，DIC技術能夠以全場3D方式觀測、測量和分析在穩態或瞬態中的全場變形 、應變、速度和加速度信息，結合高速攝像機、振動測量模塊及功能強大的數字圖像相關算法，實現高速瞬態及穩態振動測試。

DIC技術-振動測試應用優勢

使用新拓三維XTDIC三維全場應變測量系統，不需要粘合劑、導線、信號分析儀、功率放大器或載荷傳感器即可獲得詳細的全場變形、振動結果。測量微小、復雜的結構或非常大尺度的結構，也更快捷、更高效。

與單點激光測振儀對比

• 3D數據結果–DIC系統可測量X/Y/Z三軸位移信息，測量分析可獲得3D數據結果。

• 測量過程簡單–即使面對大尺寸結構，可在單個瞬態試驗中完成測量。配合高速攝像機，可采集獲取更多數據。

• 更快的采集速度 - 使用DIC系統，振幅不會影響采集時間。即使在振幅非常大的結構上，也可高效完成全場數據采集。

• 數據更豐富–全場應變，變形和形狀變量，隨頻率和振幅數據生成。

DIC測量系統比單點激光振動計更穩定，可高效獲取全場3D數據，更少的布置和測試時間。

與掃描式激光測振儀對比

• 設備尺寸小巧–DIC系統、高速攝像機可安裝在單個三腳架上，輕巧便于攜帶，可在實驗室或現場進行測量。

• 性價比更高–3D激光掃描振動計系統價格非常高昂，DIC系統性價比凸顯。

• 更快的采集速度 –采用DIC系統進行測試，振幅不會影響采集時間，可高效完成全場數據采集。

• 綜合應變與位移數據–DIC系統可自動生成全場應變、變形和振型信息，以及頻率和振幅數據。

激光掃描測振儀可以提供三維振動測量數據，但體積龐大且非常昂貴。DIC系統更具性價比，且設備更小巧便攜。

DIC技術用于振動測量，如何保證精度？

DIC技術進行振動測量，通常會獲取具有幾千幅圖像的圖像序列，通過DIC分析后，獲得一個位移信號，該信號包含（高斯）噪聲和在許多頻率上可能很小的振動。

由于高斯噪聲在整個頻率范圍內均勻分布，在FFT（快速傅里葉變換）中獲得了恒定的本底噪聲。由于振動在頻域上有多個局部“峰”，振動信號在幅度上的降低與噪聲水平?jīng)]有相同。DIC軟件算法可在頻域中進行檢測，將具有比背景噪聲電平的標準偏差小的幅度的信號與噪聲分離。

為了使DIC測量振動分析切實可行，DIC軟件需具備在合理的時間范圍內處理幾千幀的圖像序列。XTDIC系統通過對相關引擎和算法優化，可以高效分析密集的數據集，通過快速處理采集的圖像，實現高效的振動測量。

振動測量如運動幅度小，數字圖像相關方法具有最高的噪聲誘導偏差。對于攝像機的選擇，數字圖像相關算法的優化，有助于降低噪聲導致的殘余偏差。XTDIC系統使用非線性濾波器優化技術開發的插值濾波器，可有效抑制這種偏差，使得對微小振動的測量免受圖像噪聲污染造成偏差。

在高速瞬態測量應用上，DIC系統結合高速攝像機可采集大量圖像，實際上可以獲得更高的DIC分辨率，通過在頻域中的定位有效地將背景噪聲分開，實現高速瞬態條件下的低振幅測量，以及低加速條件下的大振幅測量。

在穩態測量應用上，新拓三維XTDIC系統振動與疲勞測量模塊，可通過低速攝像機捕捉周期性瞬態位移，替代高速攝像機進行穩態振動分析，分析振動頻率的峰值、谷值等數據。

DIC技術-振動測試案例

DIC技術可以提供高精度的模態變形和位移參數，實現散斑圖案范圍內被測對象的全場高分辨振動測量。DIC測量方法具有更低的成本、更高的采集效率和良好的應變測量能力，在全場可視化振動測量方面優勢明顯，該能力對于具有復雜結構的振動測量場合頗具價值。

高頻變壓器振動測試

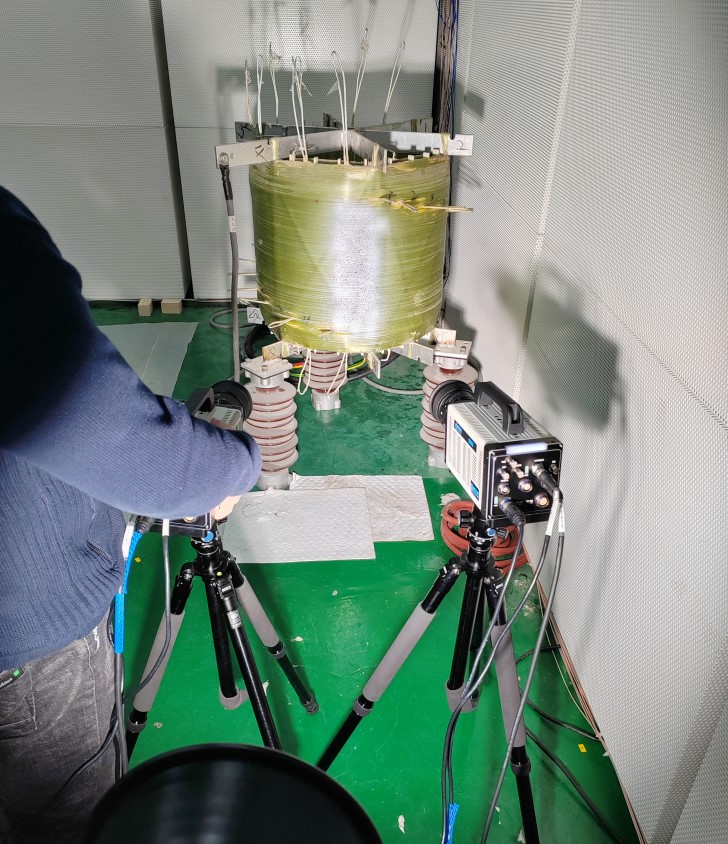

采用DIC技術對變壓器在加電壓所產生的變形及振動進行分析，結合高速高速攝像機采集產生振動整個實驗過程，DIC軟件計算輸出ODS可直觀顯示工作狀態下變壓器振動變形情況。

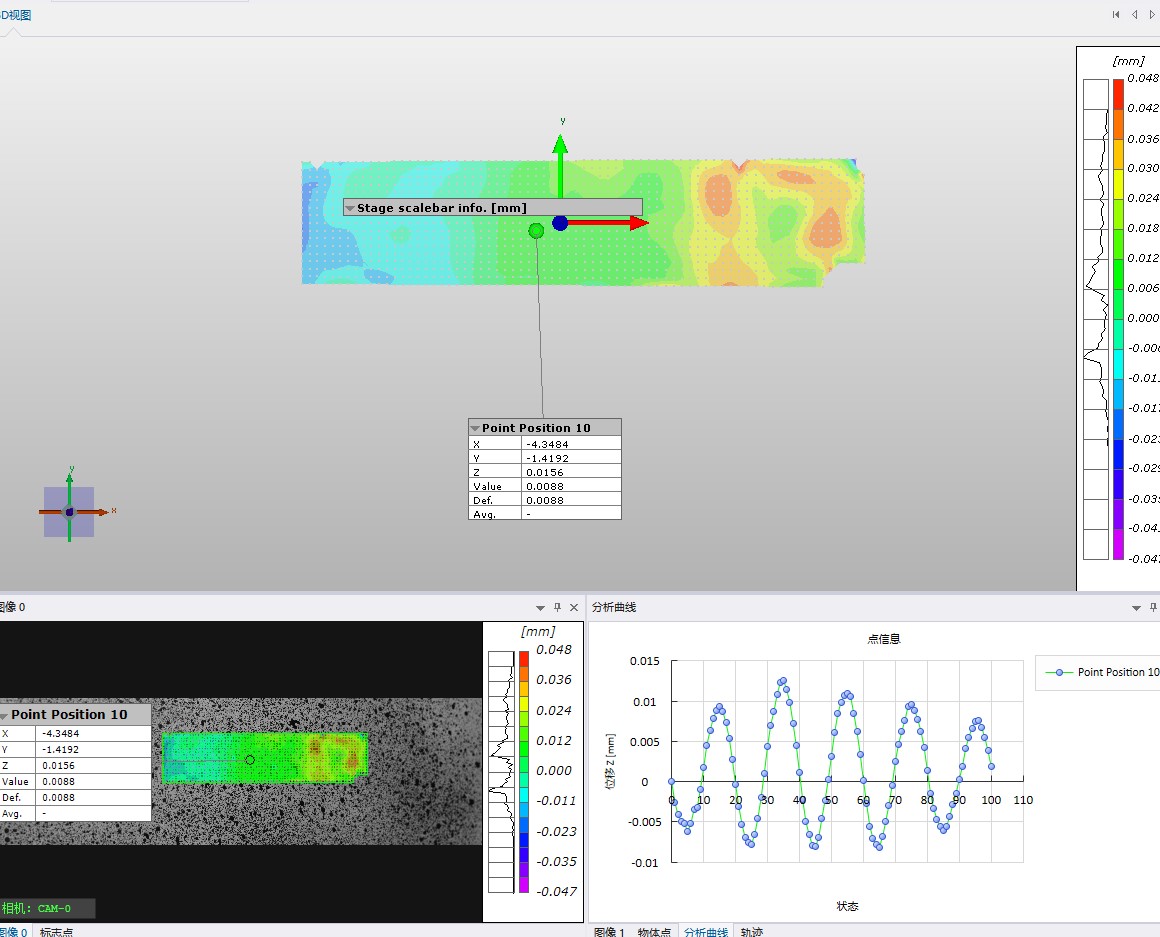

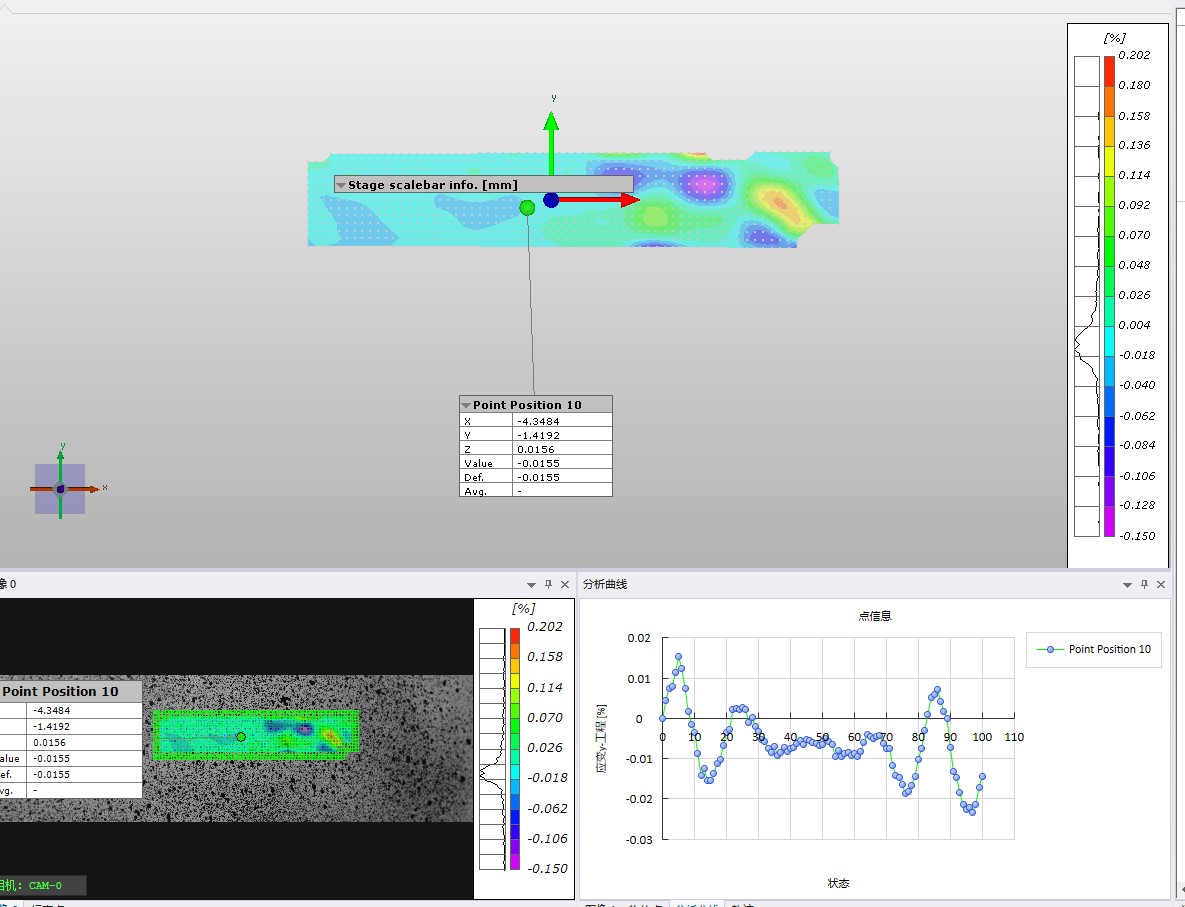

DIC技術振動測量-位移場&應變場測量結果

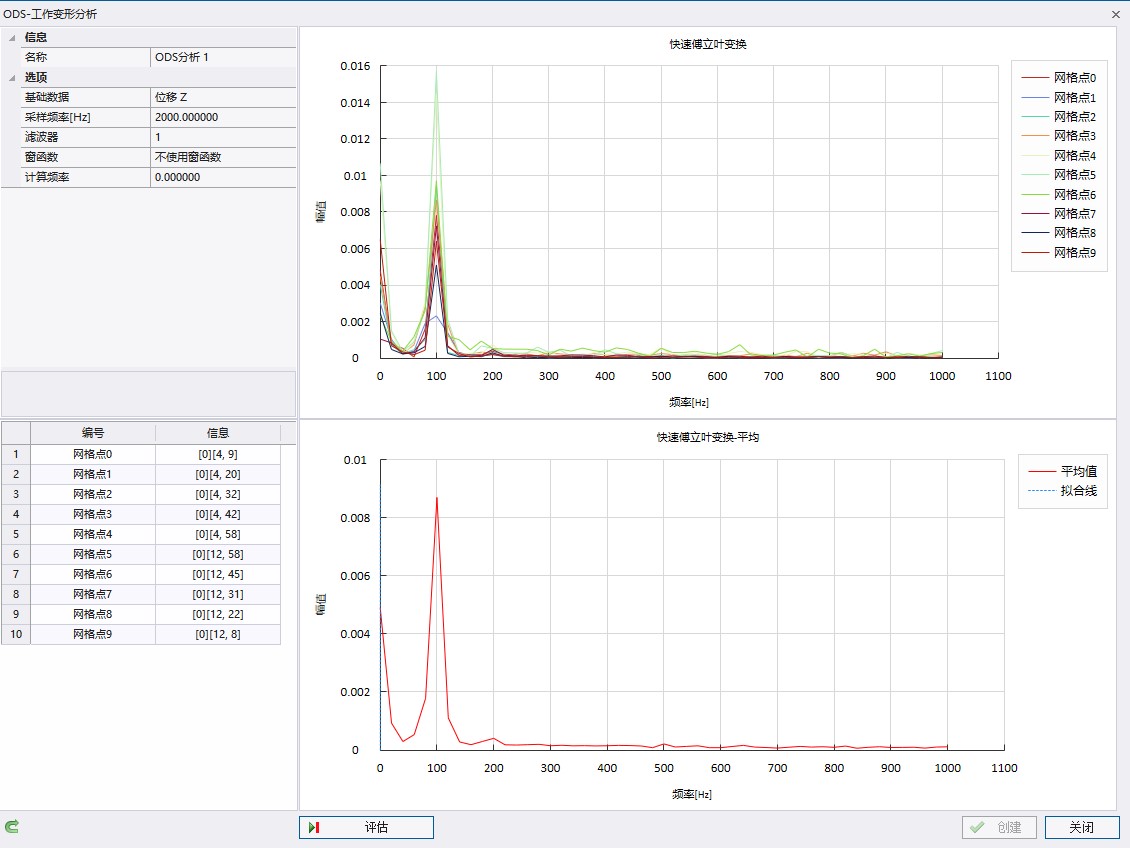

ODS結構振動分析

金屬棒材高頻振動測試

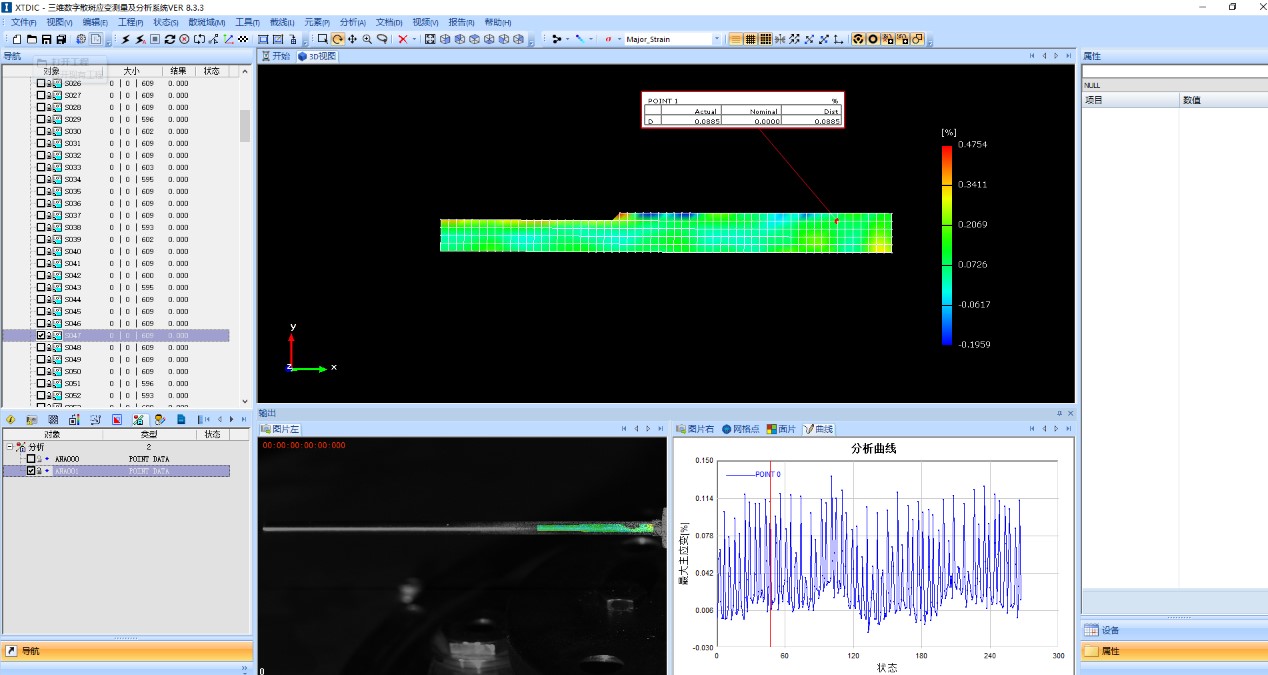

研究航空金屬棒材在專用高頻試驗機往復加載下，夾持端表面應變及振動頻率，采用非接觸式DIC全場測量系統結合高速攝像機，實現金屬棒材在高頻往復振動試驗過程中的散斑圖像動態采集和振動分析。

車載雷達底座振動測試

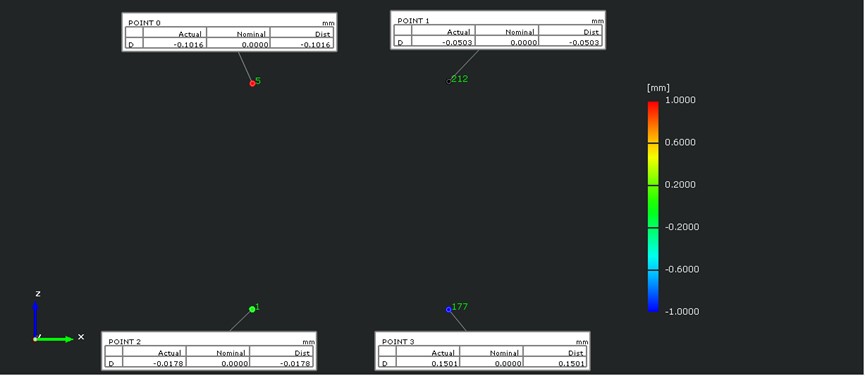

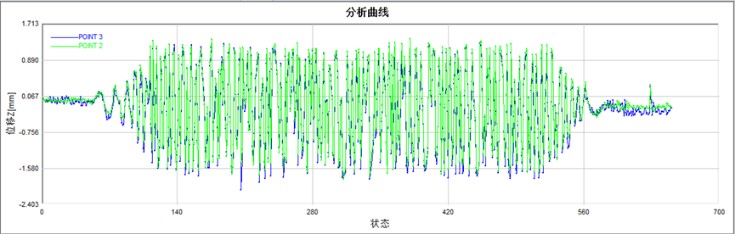

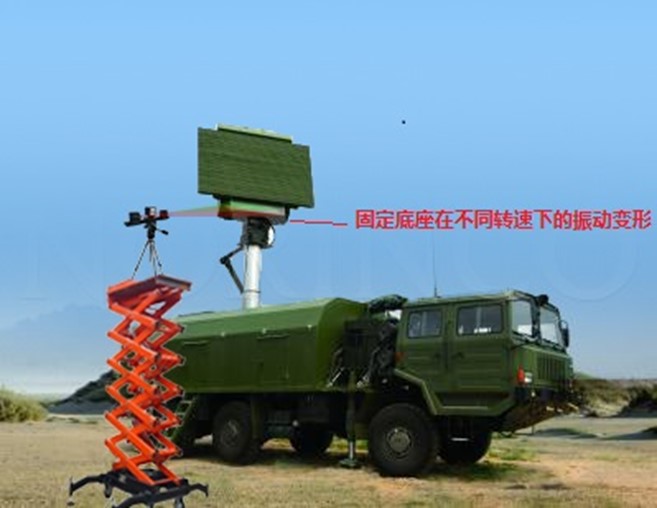

采用DIC技術研究車載雷達底盤結構振動變形、振幅，以及表面應變場的變化趨勢。雷達天線以不同速度轉動，測量關鍵點的振動變形及振動周期，測試數據表明無共振現象，振動較平穩。

標志點三維重建

30r/min

汽車車門振動變形DIC測試

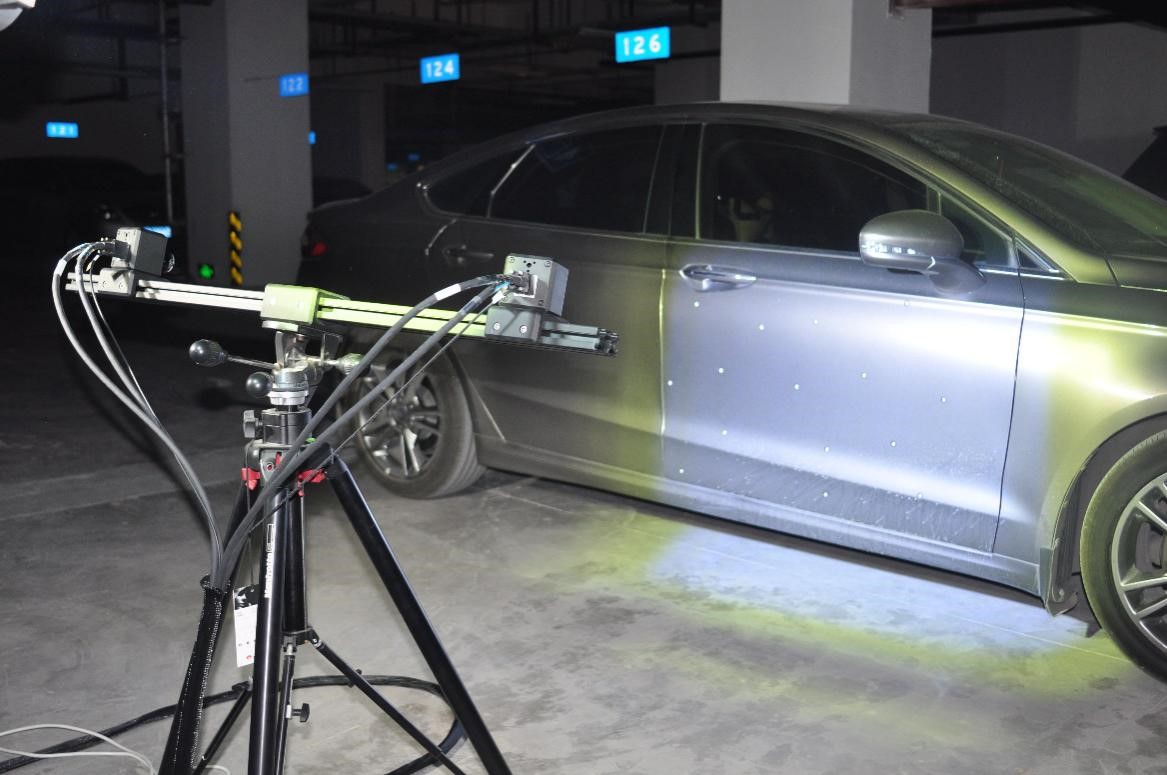

采用新拓三維XTDIC三維全場應變測量系統，搭配高速攝像機，采集車門開啟、關閉瞬態圖像，分析汽車零部件振動變形情況，測試數據通過分析振動幅度，驗證車門啟閉的防振效果，有助于驗證減振材料性能。

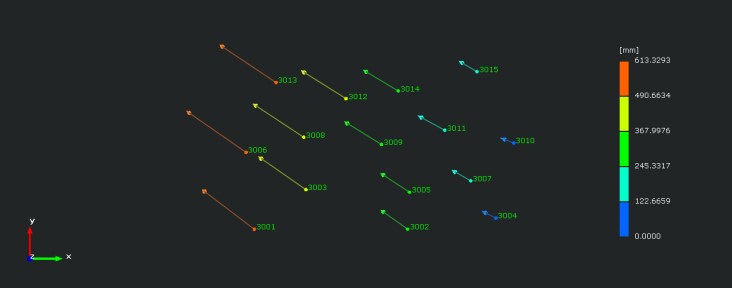

車門關閉瞬態變形數據

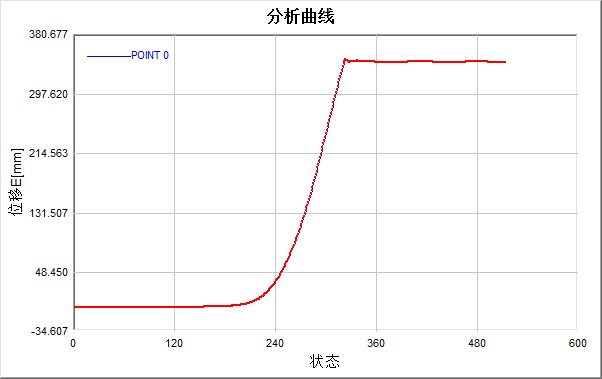

關鍵點位移運動曲線
