注塑是現代制造的重要工藝之一，為汽車制造提供各種復雜的注塑結構件、功能件及其特殊用途的精密件等。汽車內外飾大部分為注塑件，汽車注塑件生產批量大，形狀復雜，因此對注塑件的尺寸精度要求更高。

汽車注塑件尺寸多樣，輪廓結構復雜，意味著汽車零部件廠家選擇三維掃描儀能滿足多種部件的檢測需求。新拓三維XTOM高精度藍光三維掃描儀，有高速掃描、小幅面精密掃描、大幅面掃描、深孔掃描等多種掃描形式，有多種測量頭可選擇，可搭配攝影測量使用，適用于各類汽車零部件檢測，掃描精度與速度穩定可靠。

注塑工藝非常復雜，注塑溫度、壓力變化、保壓時間等工藝參數，以及模具磨損都會對注塑產品造成影響，導致產品不合格。在產品開發前找出缺陷的原因，及時調整工藝流程，隨時監測產品質量，從而提高生產效率，穩定生產工藝，就顯得尤為重要。

傳統測量難點

使用不同規格的檢具進行手工測量，基本上很難獲取準確的三維數據結果；

若使用三坐標方式，需要眾多夾具，且在測量過程中，容易造成工件變形等。

且三坐標打點測量，只能檢測相關輪廓尺寸信息，對一些形位公差檢測無法快速響應，且無法量化數據。

高精度三維掃描方案

汽車注塑件需保證可裝配性，注塑件制品整體變形趨勢，對注塑產品進行尺寸控制，這有助于生產出符合標準的產品。

XTOM高精度藍光三維掃描儀，可快速獲取復雜輪廓、凹槽、孔徑等重要尺寸數據，通過公差檢測找到注塑缺陷位置及原因，精準把控注塑品質量。接下來，通過汽車注塑件檢測案例，展示藍光三維掃描技術的應用優勢。

1、汽車內飾注塑件檢測

汽車內飾注塑件，結構復雜且設有安裝孔，形狀復雜,產品注塑成形精度要求高，要求尺寸嚴格控制在誤差范圍內，否則將造成產品后續組裝困難。

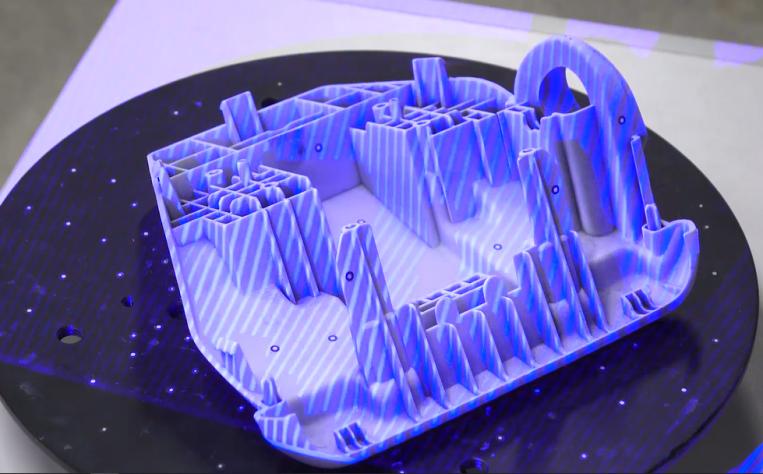

檢測過程：通過XTOM高精度藍光三維掃描儀維進行三維掃描，將工件放置在轉臺上，轉動轉臺，對汽車注塑件進行三維掃描。

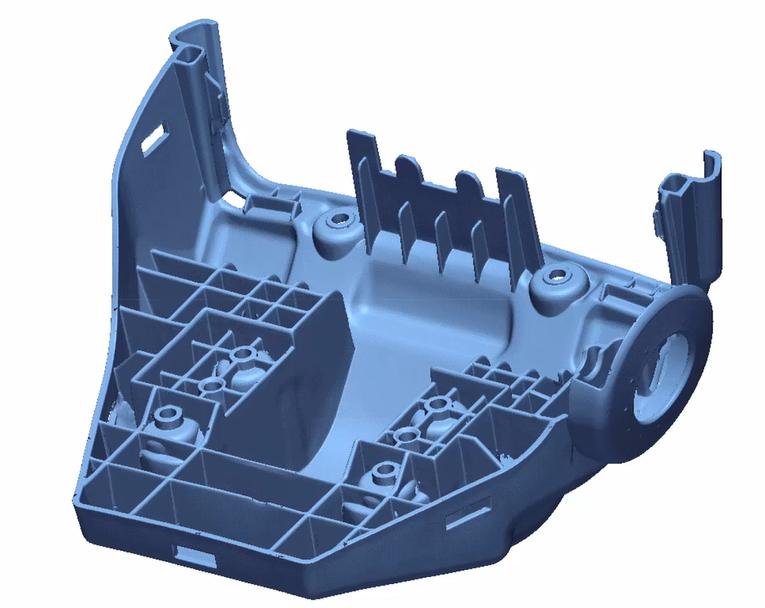

XTOM藍光高精度三維掃描儀采用高分辨率工業相機，配合智能轉臺全方位掃描獲取注塑件全尺寸三維數據后，并基于軟件算法自動對掃描數據進行噪點去除、坐標擺正以及拼接合并處理，形成完整的三維數據。

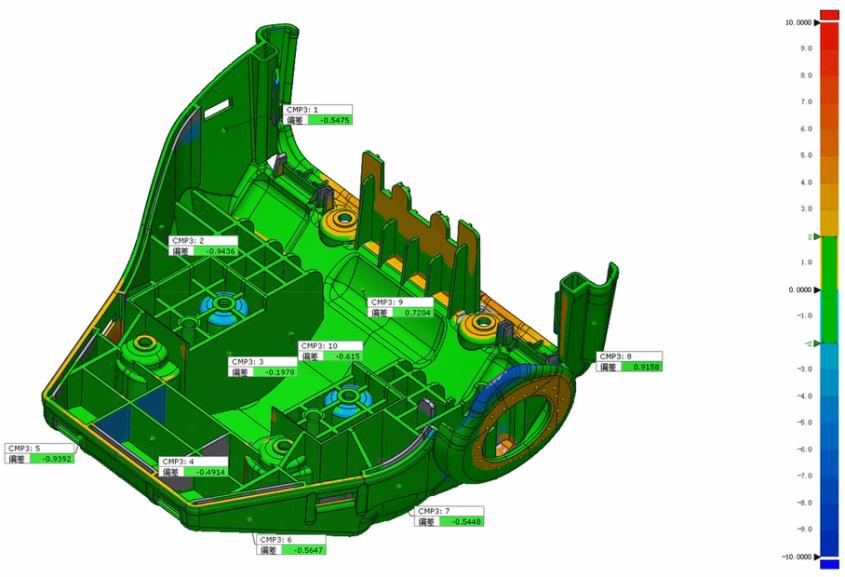

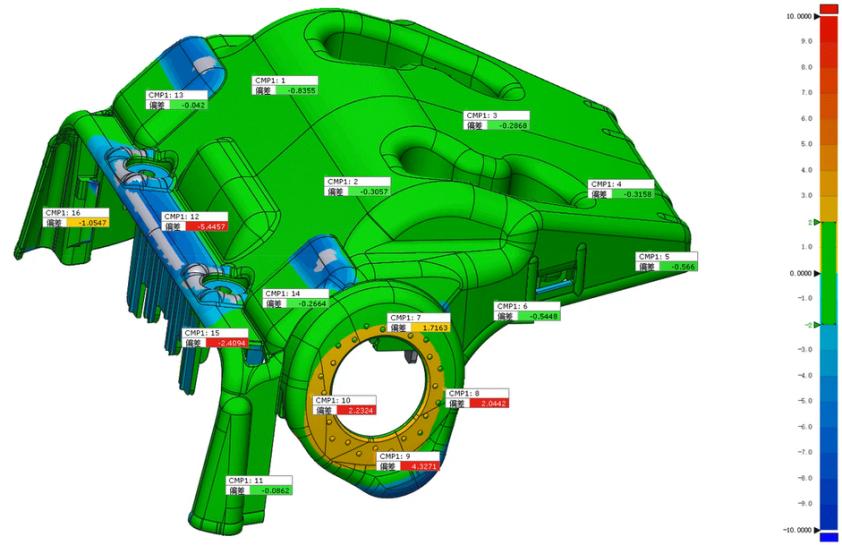

導入檢測軟件：掃描獲取的3D數據模型與原始設計數據相擬合，快速得到可視化偏差報告。

材料厚度分析：綠色表示厚度正常，偏紅色則表示材料太厚，偏藍則表示材料不足。

長寬度、位置度、孔直徑、孔間距等測量：在軟件中快速得到測量數值，檢測是否符合裝配需求。

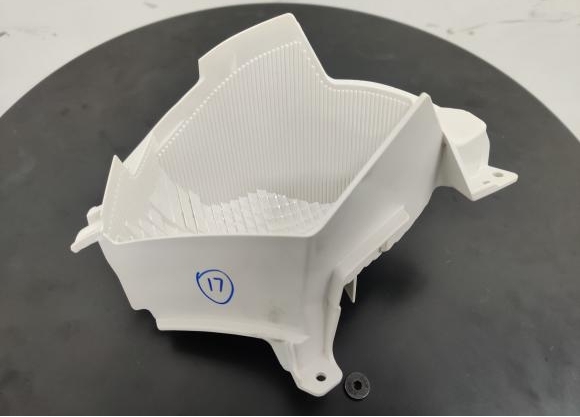

2、汽車車燈注塑件檢測案例

采用新拓三維XTOM藍光三維掃描儀，在3D物件的細節呈現上更為出色，可以掃描細微加工部位、曲面結構、彎曲地帶等，使得檢測的準確率、實時性、可靠性大為提高。

XTOM藍光三維掃描儀使用藍光光柵條紋，有利于避免受外界光線條件的影響，測量更精準，可以精細捕捉注塑件的復雜輪廓特征。

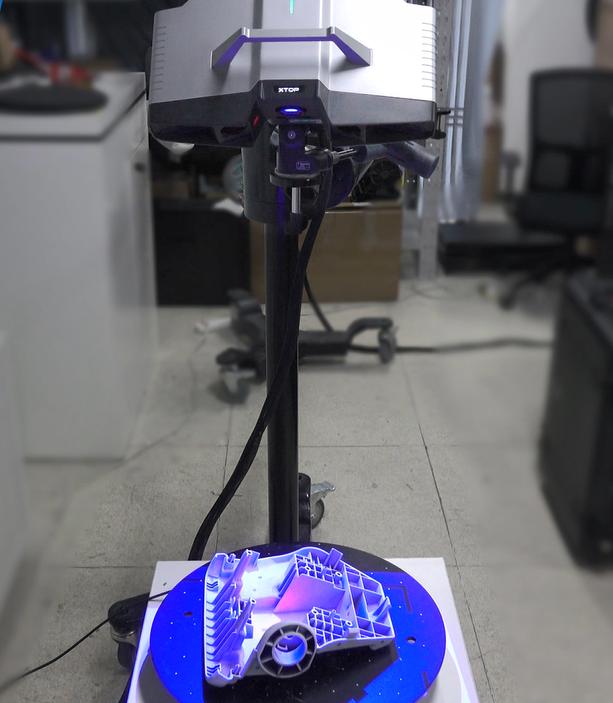

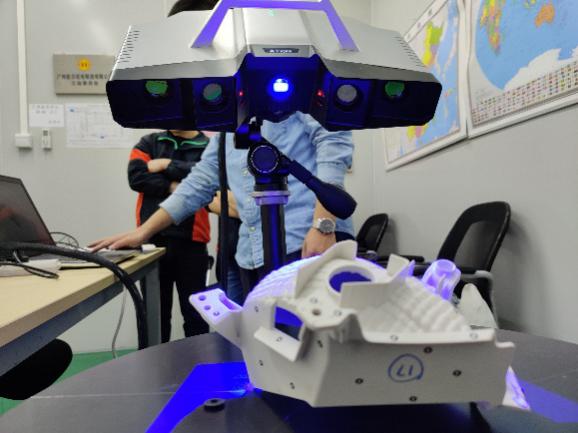

汽車塑膠部件三維掃描現場

將掃描的三維數據導入逆向軟件，將汽車注塑件點云數據轉換為三角網格面數據。

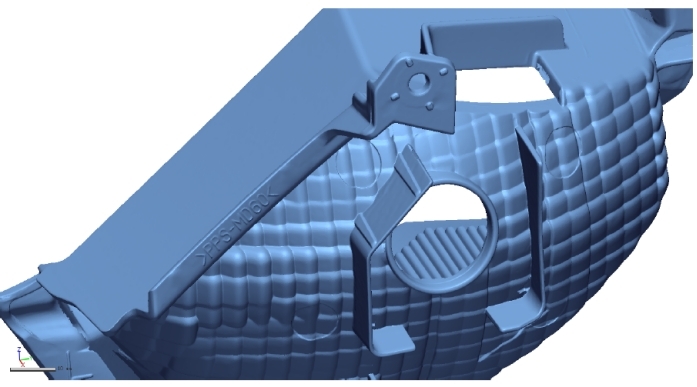

汽車車燈注塑件STL數據

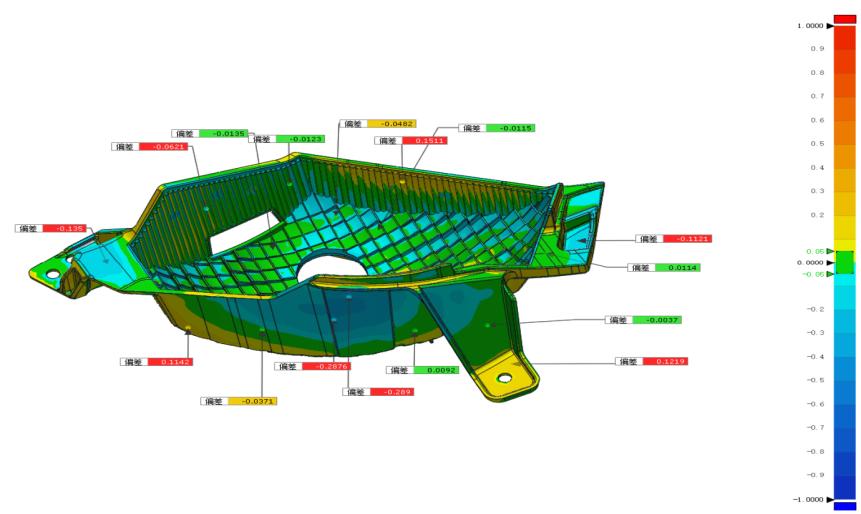

將掃描獲取的三維數據導入檢測軟件中，在軟件中進行實際偏差分析和壁厚分析，以評估零部件質量，優化模具。軟件通過顏色圖展現部件的尺寸變化，用不同的顏色表示收縮和翹曲。

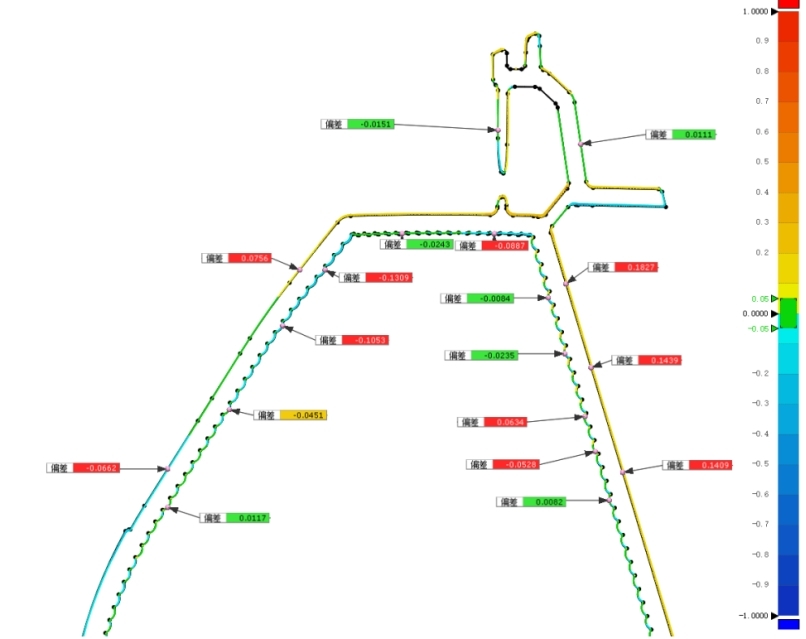

注塑件截面分析：準確把握工件變形趨勢，顏色偏紅則表示偏大，顏色偏藍則表示偏小。

高精度三維掃描帶來的益處

1）提升試模環節效率

注塑件的設計、制造和試模的周期很長。特別是在試模環節，需要一次次調試，來找到最佳的生產工藝，藍光三維掃描技術可以進行快速三維檢測，驗證初樣產品的質量。

2）快速三維檢測與變形趨勢判斷

高精度三維掃描通過對樣品三維檢測，色譜圖直觀展示注塑工件的變形趨勢及具體尺寸，助力工藝參數的快速修正，從而加快試模環節的進程。

3）高效進行成品檢測

單個注塑件掃描和檢測時間短，控制在幾分鐘之內，在小批量試產之后，利用自動化轉臺和機械臂，可以實現全檢，并可以在大批量生產時進行抽檢。
