在現代工程和科學領域中，對材料進行力學性能測試至關重要。特別是對于薄片或彈性材料，準確測量其彈性模量和泊松比，非常必要且具有挑戰性。

視頻引伸計可同時進行縱向、橫向兩種應變進行測量，實時得到并展現試件的縱向和橫向應變曲線，數據支持與各類試驗機信號互通。

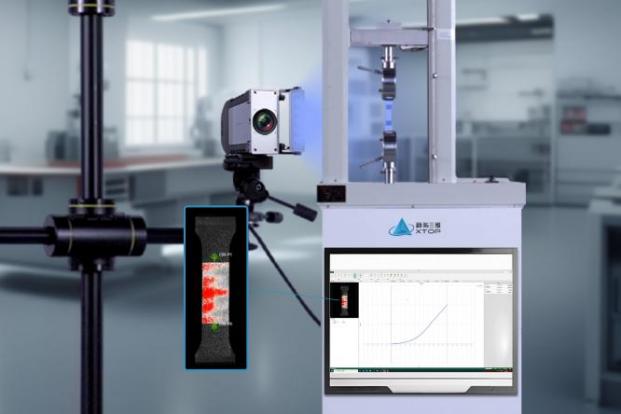

新拓三維XTDIC-VG視頻引伸計擁有完善的應變、位移測量功能，支持實時計算顯示，可縱向應變、橫向應變同步測量，支持泊松比、彈性模量的計算，可輸出包括應力-應變曲線、彈性模量、泊松比、N值、R值等參數。

接下來，就為大家著重介紹泊松比、彈性模量這兩個材料參數。彈性模量是材料在受力時變形的剛度度量，而泊松比則描述了材料在拉伸或壓縮時的縱向應變與橫向應變之間的關系。

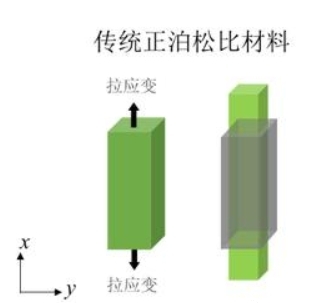

估計大家都見過拉面，一根面條，越拉越細。通常材料在三維空間中的三個方向，一個方向受拉，另兩個方向的尺寸會變小。

比如一團拉面，向兩邊拉它。長度和寬度這兩個方向的應變，這兩者的比值叫做泊松比。泊松比是材料的性質，對于某種指定的材料，泊松比是一個定值。

泊松比的定義

法國力學家西莫恩·德尼·泊松于1829年發表《彈性體平衡和運動研究報告》，提出泊松比概念。

桿件受拉伸或壓縮載荷，應力不超過比例極限時，橫向應變?chǔ)拧渑c軸向應變?chǔ)胖鹊氖且粋€(gè)常數，可表示為μ=-ε′/ε；當桿件軸向伸長時橫向縮小，而軸向縮短時橫向增大，所以ε′和ε的正負號總是相反的，因此ε′=?με。

泊松比的應用

泊松比描述的是垂直于拉壓方向的變形規律。對于各向同性材料，只需要一組彈性模量和泊松比即可完整描述材料變形；對于正交各向異性材料，需要三個方向分別定義一組彈性模量和泊松比才能完整描述材料變形。

要表征材料在承受小的拉伸或壓縮載荷下的變形，只需要知道材料在拉壓方向和垂直于拉壓方向的變形規律，即可描述整個模型的完整變形狀態；拉壓方向變形規律用彈性模量描述，垂直于拉壓方向的變形規律可用泊松比描述。

什么是彈性模量

楊（ThomasYoung）在材料力學方面，研究了剪形變，認為剪應力是一種彈性形變。1807年，提出彈性模量的定義，為此后人稱彈性模量也為楊氏模量。

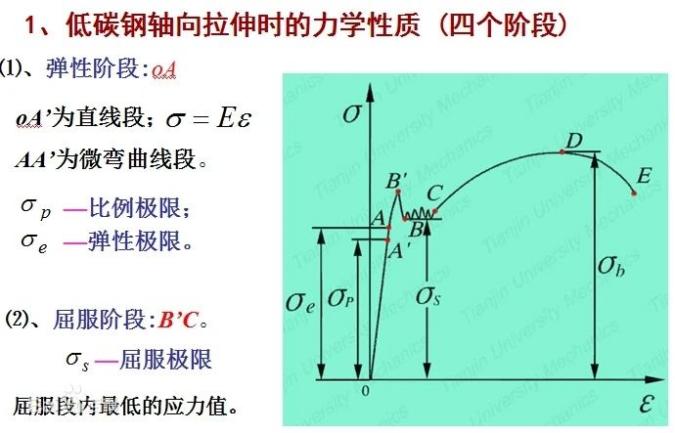

一般地講，對彈性體施加一個外界作用（稱為“應力”）后，彈性體會發生形狀的改變（稱為“應變”），“彈性模量”的一般定義是：應力除以應變。

彈性模量可視為衡量材料產生彈性變形難易程度的指標，其值越大，使材料發生一定彈性變形的應力也越大，即材料剛度越大，亦即在一定應力作用下，發生彈性變形越小。

泊松比與彈性模量關系

在材料彈性變形階段內，泊松比μ是一個常數。理論上，各向同性材料的三個常數：彈性模量E、剪切模量G、泊松比μ中，只有兩個是獨立的。

由彈性模量、剪切模量和泊松比三者關系：

G=E/[2(1+μ)]

材料的泊松比一般通過試驗方法測定。

視頻引伸計測試優勢

傳統的彈性模量和泊松比測試，常依賴引伸計或?qū)挾纫?guī)等設備。對于輕薄材料，引伸計的自重會對測試結果產生影響，而使用XTDIC--VG視頻引伸計可以避免這個問題。

XTDIC--VG視頻引伸計采用非接觸式測量方法，通過攝像頭和試驗軟件的全動態同步，可實現對剛性低及彈性大變形的材料，以及高低溫環境樣品進行精確的伸長測定。

非接觸測量：避免應變片、夾持引伸計等接觸式手段對測量的額外影響

全流程跟蹤：不需停機，試樣斷裂不會損壞測量裝置

可重復追溯：用戶可以選擇保留原始照片和視頻

場景多樣化：可適應大變形、微小變形、高低溫等特殊實驗

材料適應廣：對材料基本無限制，可測試特殊尺寸、材質試件

應變范圍大：可測量應變范圍從0.002%到大于1000%

標距自定義：自定義標距大小，從幾毫米到數百毫米任意設定

計算更豐富：縱向、橫向應變、泊松比、彈性模量等計算功能
