7月1-3日，新拓三維分別走進東莞、寧波，攜DIC三維全場應變測量系列產品參展一系列學術研討會，與行業專家與科研工作者分享新拓三維在3D全場應變測量和材料力學測試領域的應用。

第六屆國際復合材料產業創新成果技術展覽會

?廣東-東莞

2023年7月2日-3日，由中國復合材料學會、廣東省科學技術協會與東莞市人民政府聯合主辦的2022&2023國際復合材料科技峰會暨第六屆國際復合材料產業創新成果技術展覽會在東莞成功舉辦。

俞建勇院士，瞿金平院士，閆楚良院士，侯曉院士，李賀軍院士，王玉忠院士，廣東省科協黨組書記、專職副主席鄭慶順，東莞市委常委、副市長邢文聚，東莞市科協黨組書記、主席張春揚等出席會議，200+國家級人才以及全國各地復合材料領域的行業專家、科研機構、企業代表等近1200人齊聚東莞，深度探討復合材料行業發展，為粵港澳大灣區復合材料產業轉型升級輸送智力資源。新拓三維作為贊助商，攜XTDIC三維全場應變測量系列產品方案出席本次復合材料盛會，與參會學者交流探討3D全場應變測量技術在復合材料力學表征領域的應用。

復合材料具有優異的力學性能，表現出不均勻性和各向異性特性，采用新拓三維XTDIC三維全場應變測量系統，可準確測量這種不均勻和各向異性的力學性能，實驗數據可用于復合材料設計和工程應用。

傳統的對于均質材料的常規力學試驗測量方法，已不適用于解決復合材料的力學性能測量問題，數字圖像相關法（Digital Image Correlation，簡稱DIC）作為廣泛應用的全場測量技術，是一種高數據密度的全場測量方法，可準確獲取復合材料的不均勻和各向異性的力學性能數據。

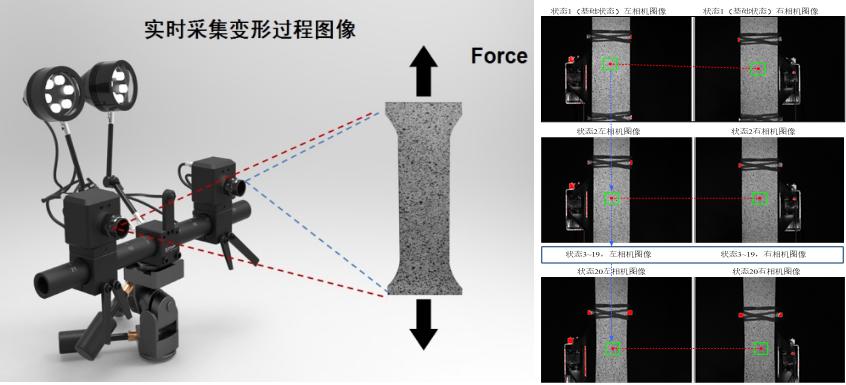

XTDIC三維全場應變測量系統，基于數字圖像相關法（DIC）原理，通過圖像相關像素子集進行變形對比的方式，計算出物體表面位移場及應變場分布。整個測量過程只需采用工業相機采集圖像，獲取已制斑涂層的材料表面變形過程圖像，由DIC軟件計算分析后即可得到直觀的3D全場應變數據分布信息。

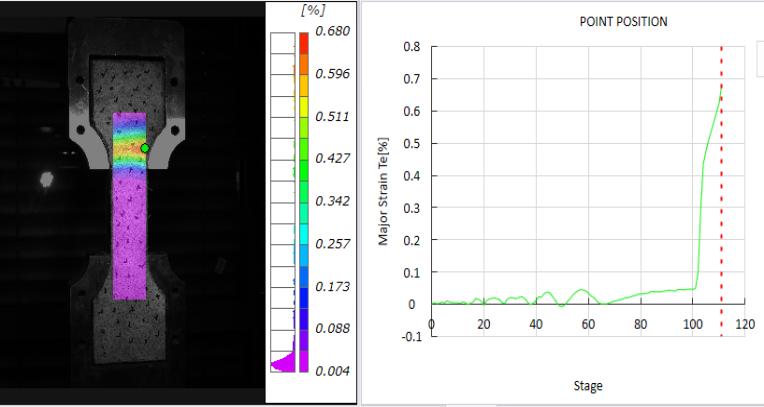

應變片測量只能測得應變場內的離散數據，XTDIC三維全場應變測量系統可以獲取視場內的所有應變信息，消除了應變集中區的不確定性給測量帶來的不確定因素，一次測量即可完成全場位移、應變、速度等參數的獲取。

XTDIC三維全場應變測量系統采用非接觸式光學測量，不與試件接觸情況下完成對數據的采集，不影響復合材料本身力學性能，這對于纖維、膜等不適于粘貼應變片的材料和結構實驗更具有優勢。

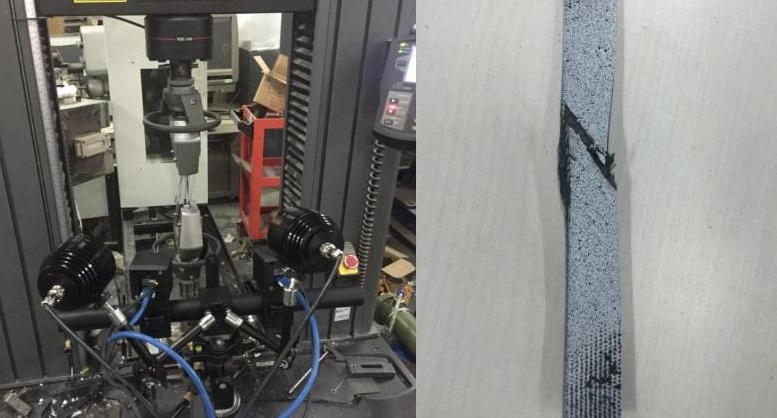

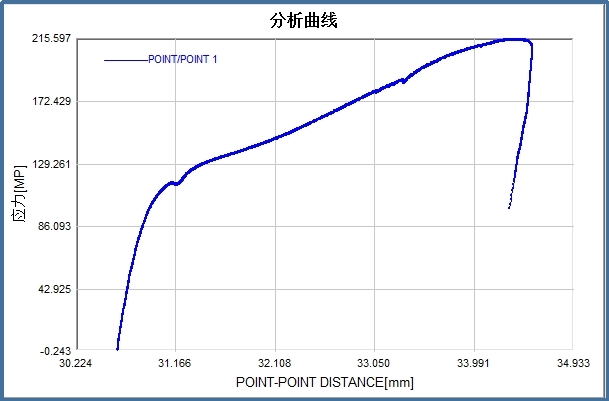

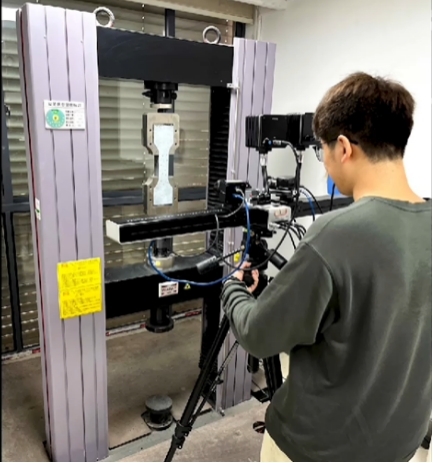

纖維材料拉伸試驗

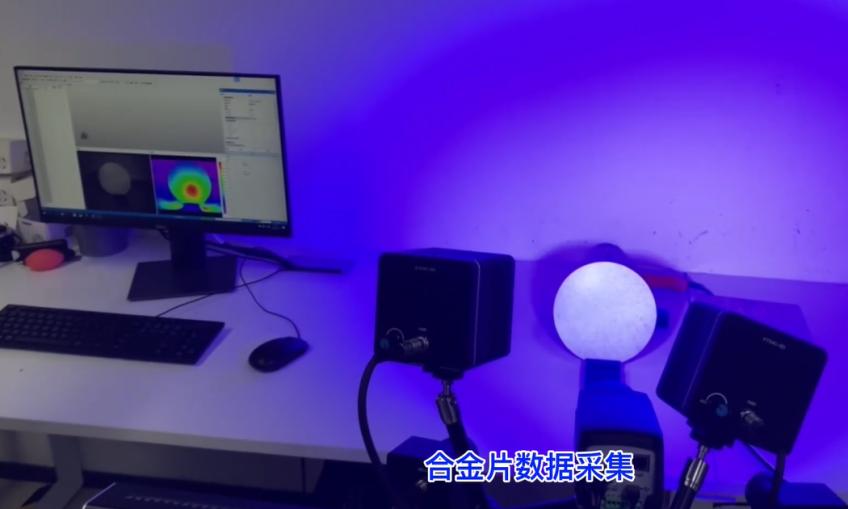

復合材料對溫度具有敏感性，在不同的溫度條件下力學性能有所差異。相比較于傳統測試方法，XTDIC三維全場應變測量系統可集成紅外成像系統，獲取在同一坐標系下精確的溫度場和應變場數據，實現溫度場與應變場的耦合測量。

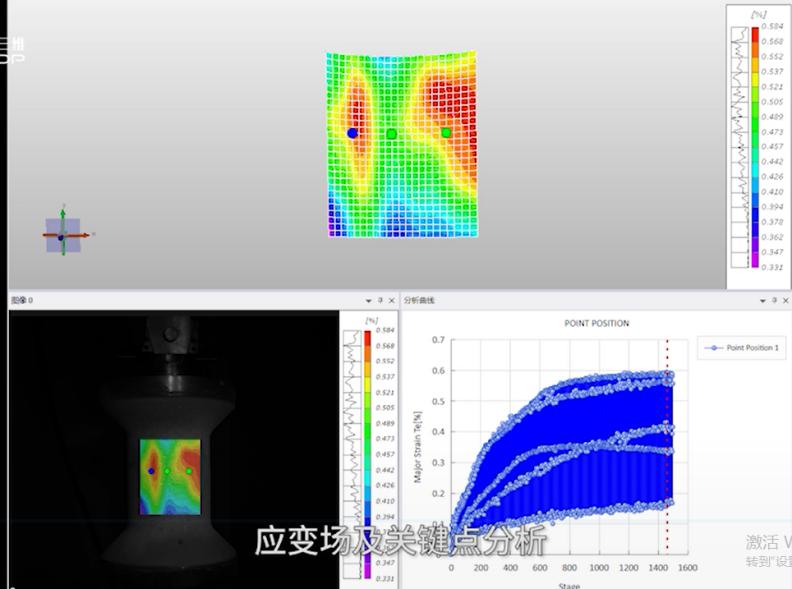

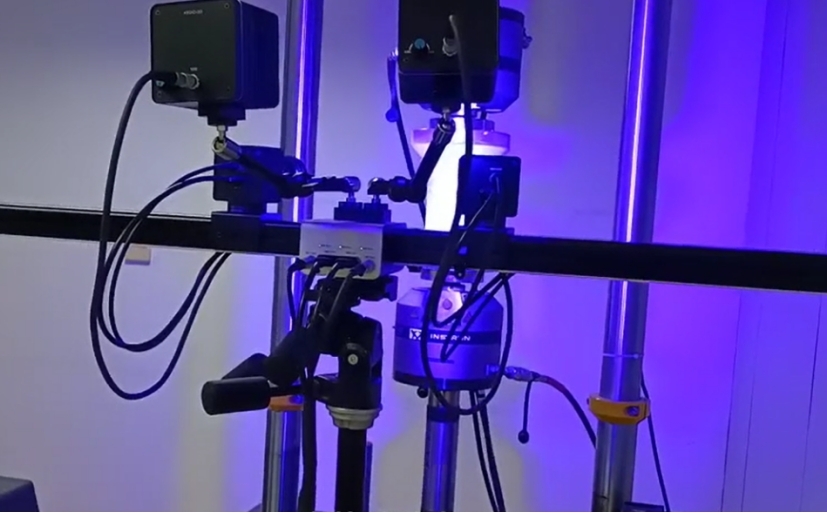

在復合材料在長期服役環境中，難免會因循環加載導致疲勞損傷和裂紋萌生，導致失效破壞。XTDIC三維全場應變測量系統在疲勞測量的過程中，可自動檢測疲勞頻率，捕捉疲勞加載波峰、波谷，可自定義一個或多個相位多周期還原一個疲勞循環，分析疲勞加載過程復合材料變形和應變信息，全方位反映試樣疲勞性能。

2023年爆炸與沖擊動力學發展戰略研討會

?浙江-寧波

7月1日-2日，由中國力學學會爆炸力學專業委員會主辦，寧波大學機械工程與力學學院、沖擊與安全工程教育部重點實驗室承辦，《爆炸與沖擊》協辦的“爆炸與沖擊動力學發展戰略研討會”在浙江省寧波市召開

研討會緊密結合爆炸與沖擊動力學在國防、民用工業領域的應用，在先進防護材料與結構、結構物精確打擊與毀傷評估、行星防護、人體生物沖擊動力學等前沿方向進行學術研討，在國際學術前沿和服務國家軍民融合戰略問題進行交流，重點研討爆炸與沖擊動力學學科在十四五期間發展規劃和推進舉措。

新拓三維作為贊助商應邀出席了此次盛會，會議期間向參會專家學者展示了XTDIC非接觸全場應變測量系統、DIC高速動態測量系統，我司參會技術人員就DIC高速測量技術在爆炸與沖擊力學領域的應用與各位學者進行了深入交流。

在爆炸與沖擊力學研究過程中，對結構裂紋位置，變形演化過程的研究具有重要意義。由于爆破的瞬間屬于高速作用，傳統的手段很難監測到劈裂的位置，采用高速相機配合數字圖像相關法（DIC）技術，能夠捕捉爆破瞬間的裂紋和變形軌跡。

新拓三維XTDIC-STROBE動態應變測量系統，將數字圖像相關法（DIC）與超高速攝影機技術相結合，可快速獲得位移和變形信息，顯著提高測量效率，助力研發人員更精準驗證結構爆炸力學性能和運動特性。

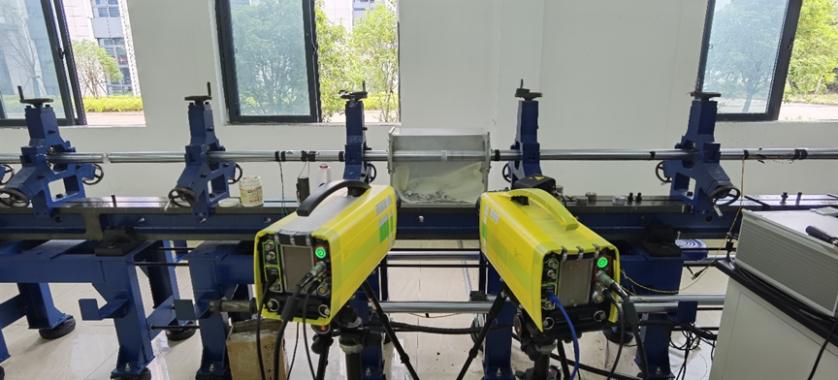

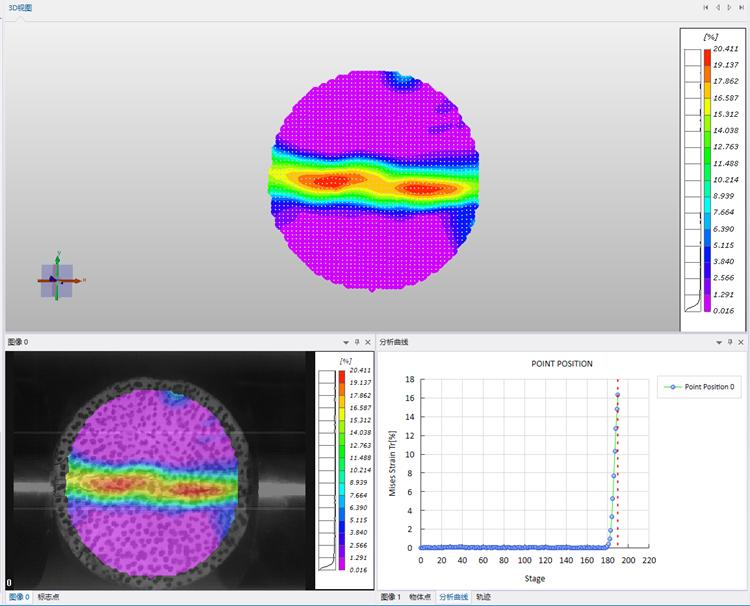

霍普金森桿高速?zèng)_擊測試

混凝土材料的動態力學性能與加載速率有關，即與應變率密切相關。由于操作方便、適用性強以及可控性好等特點，分離式霍普金森桿（SHPB）逐漸成為一種研究中高應變率下脆性材料動態力學響應的有效手段。

選取混凝土、紅砂巖等脆性材料，通過XTDIC-STROBE動態測量系統高速攝像獲取極短時間內的沖擊斷裂圖像，獲取全場變形數據，繪制應力-應變曲線，可直觀了解材料的變形趨勢，為理論分析提供數據支撐，結合數值模擬，設計出更加合理的動態本構模型。

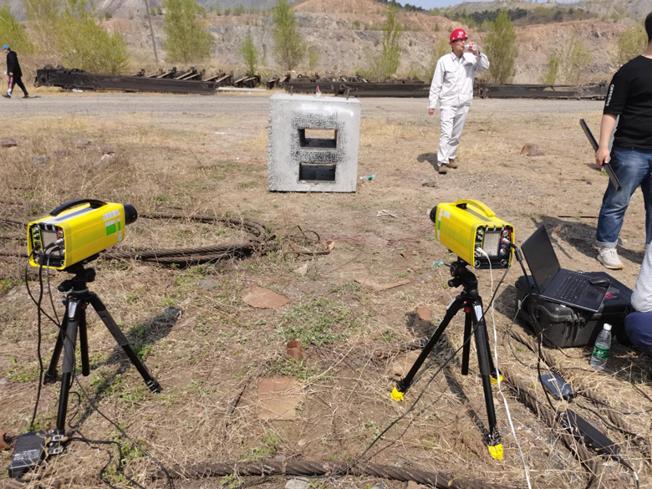

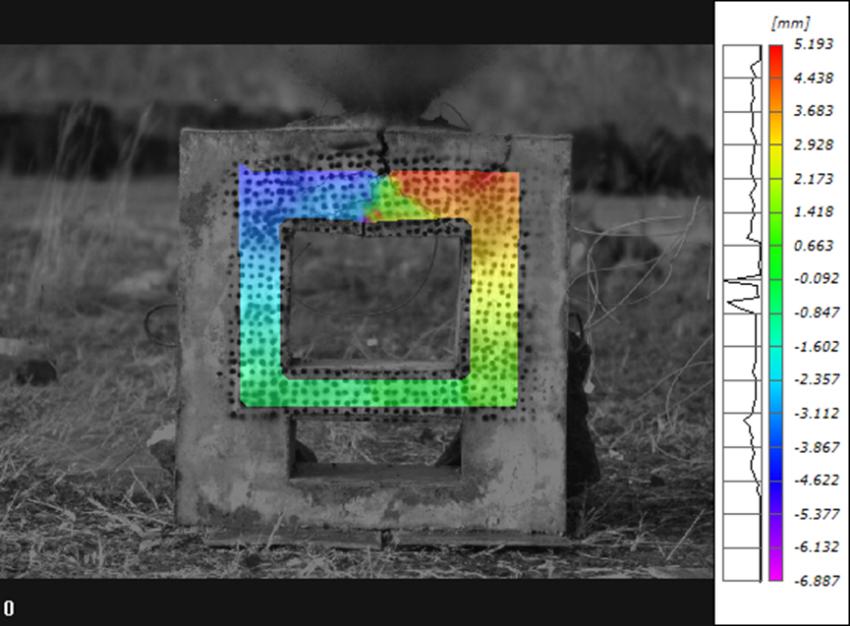

混凝土結構爆炸力學測試

爆炸載荷作為一種非常規載荷，受到建筑工程業界的高度關注。研究混凝土梁、板、柱等構件在爆炸載荷作用下的破壞評定方法，為深入認識建筑物損傷機理、研究建筑物防護設計、控制爆炸災害響應、提高抗爆安全性提供數據支撐。

為研究混凝土結構破壞效果與爆炸威力之間的對應關系，搭建不同形狀的混凝土構件并配合不同當量的炸藥，通過XTDIC-STROBE動態測量系統搭配高速相機，以20000Hz的采集頻率獲取爆炸瞬間物體的三維位移場和應變場數據，對研究混凝土構件在爆炸沖擊下的動態響應和毀傷評估具有重要意義。
