6月25-27日，由中國機械工程學會材料分會主辦，江南大學承辦的第八屆材料與結構強度青年工作論壇在江蘇無錫市舉辦。

　　隨著航空航天、石油化工、海洋工程、交通運輸?shù)阮I(lǐng)域裝備制造業的轉型升級，對材料、制造技術與結構強度等方面提出了新的要求。在國家“十四五”規劃開篇之年，會議聚焦面向服役性能的材料強韌性均衡設計、極端與復雜工況下強度測試與壽命預測等議題，進行了充分的探討及交流。

　　新拓三維在現場展出的XTDIC三維全場應變測量系統成為一大亮點。XTDIC系統通過追蹤物體表面變形前后散斑圖像中像素點的位移量，計算材料與結構表面的全場位移，這項自主研發的技術成果總體達到國際先進水平，可精確分析材料和結構受力過程中的疲勞斷裂機理和行為。

　　傳統的材料與結構疲勞測試，一般采用接觸式的測量方法。材料力學的各向異性、結構的疲勞與裂紋演化測量需求，使得傳統的電測法已無法適用。XTDIC系統可以獲取視場范圍的全場數據，分析材料和結構在載荷環境下，從裂紋產生到失效的整個過程，在研究材料和結構的疲勞、斷裂、失效等領域應用廣泛，成為優化有限元設計的科學依據。

　　高溫材料拉伸

　　為了在航空航天、汽車、焊接工藝等材料研究方面取得重大進步，材料研究人員正在開發更輕，更堅固且能長時間承受更高的溫度的材料。

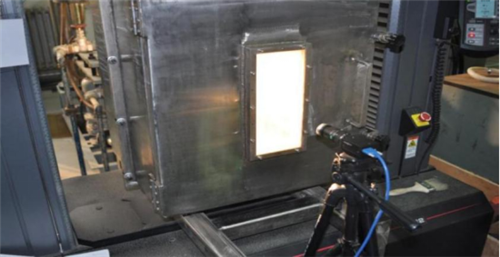

　　新拓三維可為高溫材料力學實驗提供可靠的非接觸式測量解決方案，XTDIC系統采用自主研制的特殊技術散斑制備方法，結合多種窄帶濾光、干涉片，可實現高溫散斑圖案的清晰采集，可實現3000攝氏度的材料高溫拉伸應變測量。

　　高溫焊接變形

　　焊接過程焊縫區的變形機理研究是長期存在的難題，由于焊縫區存在1000度以上高溫，接觸式測量方法受溫度的影響，難以有效地測量高溫環境下的材料或結構表面的位移。

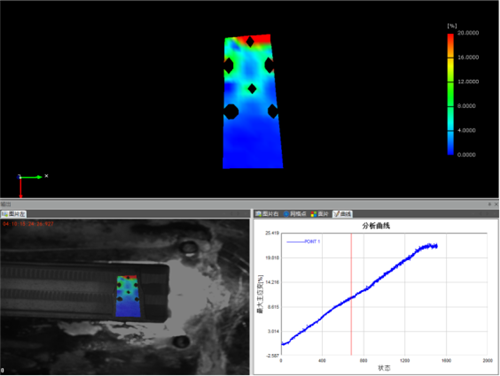

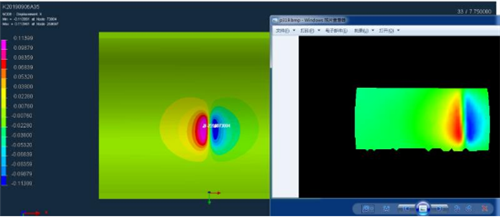

　　新拓三維XTDIC系統技術用于金屬薄板焊接變形測試，可記錄焊接變形最終狀態的位移和應變，直觀、準確地測量薄板在焊接過程的三維位移、應變，通過與仿真模擬驗證，為焊接變形的研究提供科學的測量數據。

　　金屬材料拉伸顯微測量

　　材料機械性能對于裝備高效運行至關重要，測定材料的力學性能，從材料的服役條件和失效現象出發，研究失效的原因和規律、提出合理的衡量指標，證明產品的耐用性、穩定性和安全性，從而讓產品獲得競爭優勢。

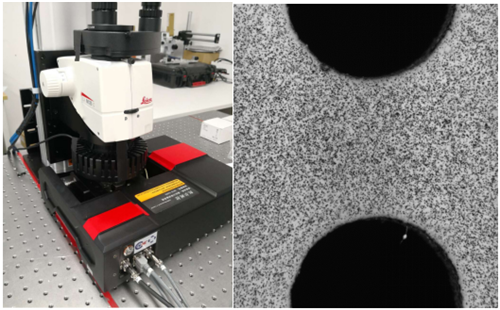

　　微觀尺度下材料力學的應變測試，使用微米甚至納米級光學/電子顯微鏡，搭配新拓三維數字圖像相關法（DIC技術），通過拉伸試驗測得材料的載荷-位移曲線，可快速、精確地測出被拉伸材料的力學性質，如彈性模量，屈服強度等。

　　板料成形極限（FLC）

　　板料成形是一種關鍵的材料加工技術，板料成形極限是衡量板料加工成形性能的重要指標。通過測量材料在載荷下的變形極限，為改進成形工藝提供技術基礎和實用判據。

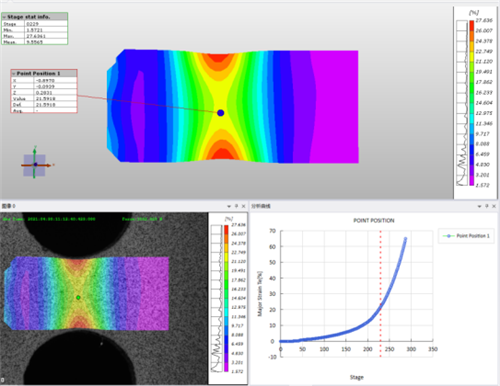

　　XTDIC-FLC三維板材成型極限測量系統，可測量板料在載荷下表面整體的瞬時位移場和應變場，測定其剛性、抗沖擊性和尺寸穩定性等力學性能，使其具有良好的成型加工性能，滿足裝備制造構件的使用要求。

　　霍普金森桿拉伸

　　霍普金森桿實驗主要用于材料動態力學性能的測試，打擊桿高速彈入輸入桿時，在輸入桿中產生入射脈沖，應力波通過彈性輸入桿到達試件，材料在應力脈沖作用下產生高速變形。應力波通過材料同時產生反射脈沖，進入彈性輸入桿和投射脈沖進入輸出桿。

　　利用XTDIC系統，可采集脈沖載荷下材料的動態力學性能，采集材料試件在動態拉伸過程中的應力-應變曲線，研究材料在動載下的動態力學特性，助力材料的工程設計和工程應用。

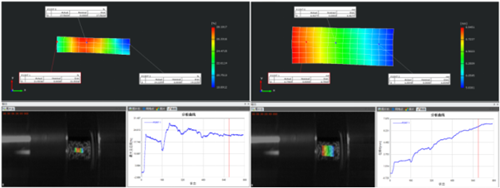

　　材料沖擊載荷下應變、位移場

　　結構裂縫生長演化

　　韌性材料在服役過程中，應力小于屈服極限的情況下易發生脆性斷裂。斷裂力學用斷裂韌性來衡量材料已存在內在缺陷或結構缺陷時，裂紋擴展導致材料斷裂所需的臨界應力。

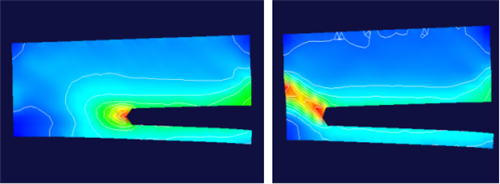

　　斷裂過程中的應變分布

　　結構負載疲勞

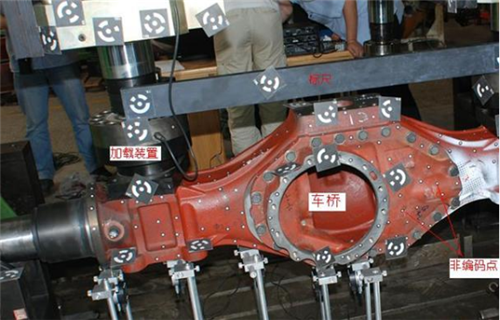

　　對于新設計制造的車橋，需要利用專門的高動態性能固定試驗臺進行模擬加載試驗，檢測各項工作性能和可靠性指標。車橋的工作參數變化范圍大，工況復雜多變，需采集其關鍵部位的變形和裂紋出現位置。

　　采用XTDIC系統可以測量車橋關鍵部位變形和損傷的起始位置，并實時記錄車橋結構表面的全場變形，直觀看到測量區域內全部的位移變化，為車橋的負載變形、可靠性分析提供數據支撐。

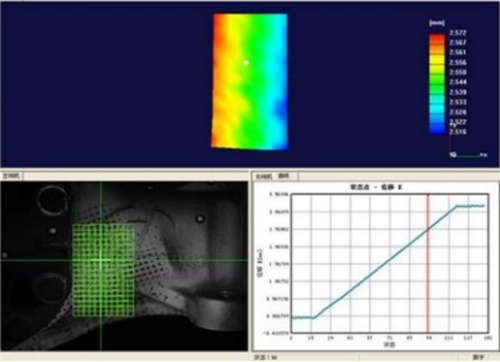

　　機構件應變測量結果

　　技術賦能產業，創新引領未來。新拓三維在材料與結構的疲勞行為及失效；材料強度、韌性測定、復雜工況下的材料疲勞失效；材料變形、損傷的顯微組織表征等方面，有著豐富的工程測量經驗，依托自主研發的XTDIC三維全場應變測量系統，并重點關注科研、高端制造領域的測量需求，持續關注、研究、迭代軟件算法性能，為科研工作者與企業技術人員提供性能卓越的材料結構應變測量方案。
