第七屆高強鋼暨熱沖壓成形國際會議（ICHSU 2024）于2024年8月21-23日在合肥成功舉辦，會議邀請了從事高性能金屬板料熱沖壓技術研究與應用的專家，高校實驗室、汽車主機廠、車身和車架沖焊零部件廠、裝備及自動化集成制造商等領域?qū)＜?，工業互聯網專家和數字化裝備的專家做行業特邀報告。

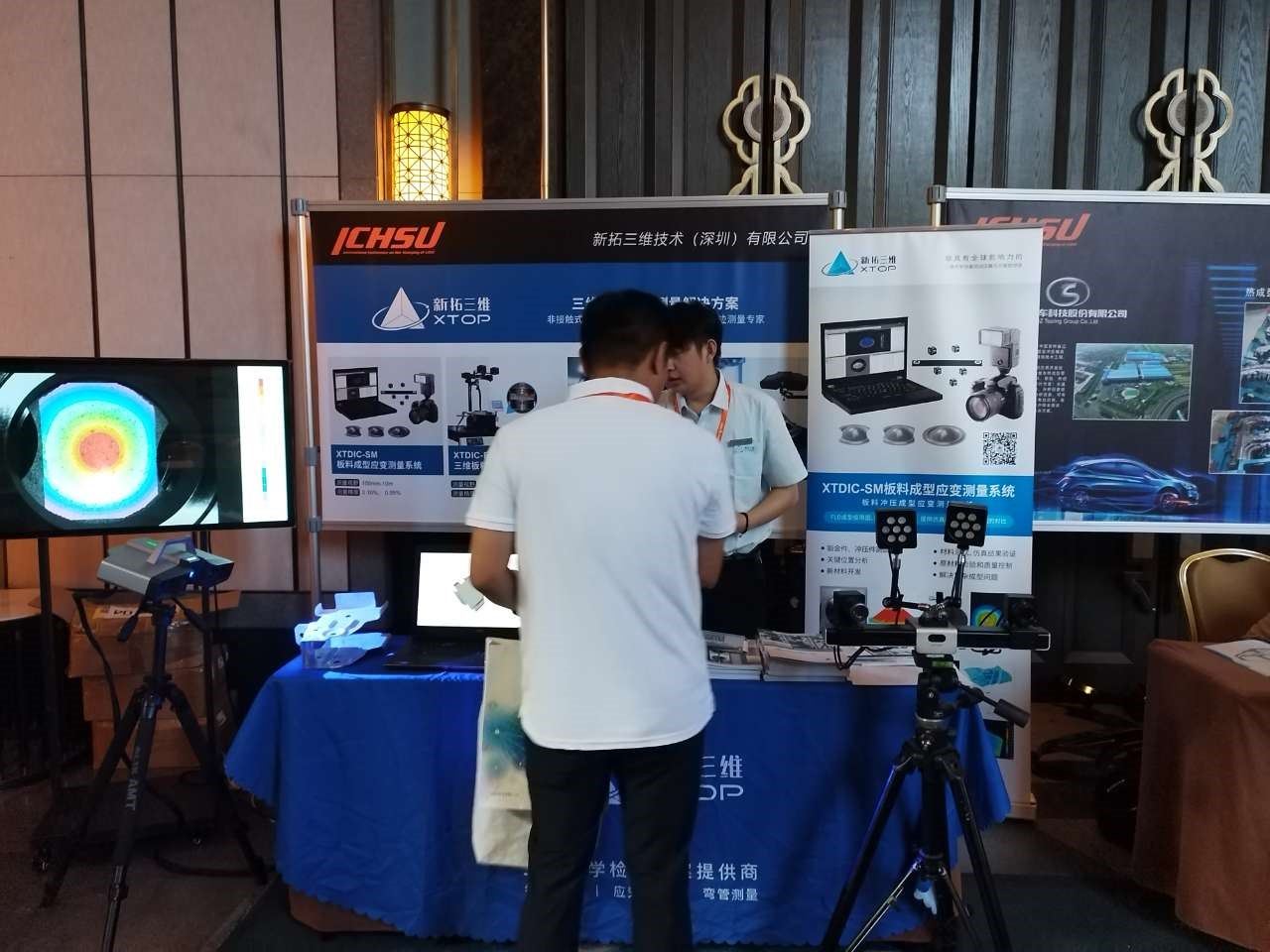

新拓三維在ICHSU 2024現場展示了XTOM-MATRIX藍光三維掃描儀、XTDIC-SM板料成型應變測量系統，分享了在鈑金沖壓件3D尺寸檢測，板料熱成形產業鏈上相關的解決方案，吸引了眾多參會專家學者的踴躍到訪和互動交流。

新拓三維在會議現場與科研機構、產業鏈上下游企業深入交流。參會嘉賓對展出的XTDIC-SM板料成型應變測量系統表現出濃厚的興趣。設備可用于材料成型實驗室、研究所，汽車主機廠沖壓科，汽車零部件研發廠商，以及汽車板材研發中心的標準測量設備，提升金屬成型領域的研發及生產效率。

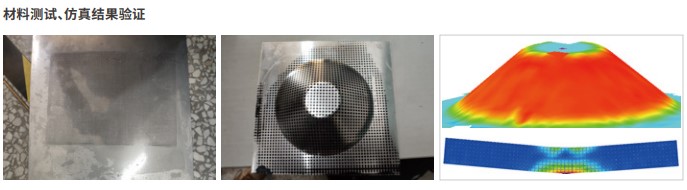

板料成形極限分析

成形極限圖作為數值仿真的重要評價依據，減薄率也是汽車廠和零部件廠考慮的指標。同時，零件的邊部成形性與板材的邊部質量也是相關的，特別是一些對邊部質量尤為敏感的先進超高強鋼材料。

XTDIC-SM板料成型應變測量系統提供了一個簡單、快速的測量過程以及精確的成形結果。系統可測量零件上成形分布的完整信息，如主應變和次應變、板料的厚度減薄、成形極限、成形性等，直觀地顯示零件沖壓變形區域是否處于安全范圍內，還是存在過度變形，便于及時優化成形工藝。

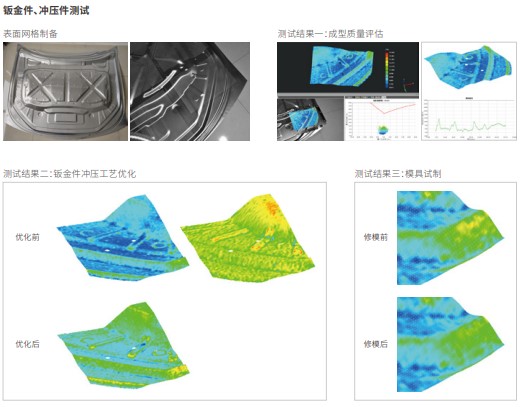

鈑金成形工藝優化

成形性能評價是汽車板沖壓使用前的重要基礎工作，先進的沖壓工藝直接影響企業在汽車行業，尤其是在鈑金件開發、模具試制和生產問題溯源領域的市場競爭力。企業要提升鈑金沖壓工藝，合理的材料選擇與沖壓模具優化，有效、準確的反映材料的成形性能十分關鍵。

新拓三維現場展出的XTDIC-SM板料成型應變測量系統，可提供精確可靠的板材表面變測量結果，計算得到網格點應變數據；通過導入FLC曲線，對比零件主應變和次應變數據分布輸出FLD圖，快速定位臨界位置，以滿足沖壓成型工藝優化所需。

鈑金沖壓件3D檢測解決方案

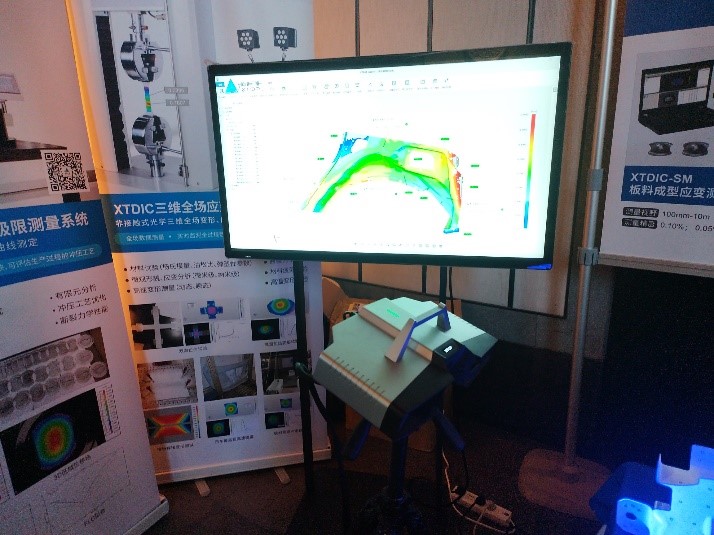

在本屆ICHSU2024會議現場，新拓三維還帶來了XTOM-MATRIX藍光三維掃描檢測解決方案，可應用于各類汽車鈑金沖壓件的尺寸精度測量。

汽車鈑金沖壓件種類多、批量大，在汽車制造工藝中占到60%左右，廣泛應用于車身覆蓋件、加強件中，具有復雜的幾何形狀和嚴格的公差要求。

XTOM-MATRIX藍光三維儀廣泛應用于原型設計、尺寸檢測、批量生產等鈑金件生產制造過程，對鈑金件進行尺寸精度測量，有助于對單品進行精度和質量確認，避免總成零件質量出現較大誤差，影響最終產品量產質量。

支持批量自動化檢測

在首次檢測時創建檢測模板，XTOM藍光三維掃描儀可按照預設模板進行自動檢測模型偏差，無需借助第三方軟件。

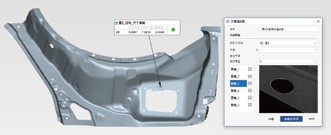

灰度值檢測功能

針對薄壁類工件的孔特征，XTOM藍光三維掃描儀支持通過掃描拍攝的多視角圖片進行邊緣特征重建，用于尺寸偏差的精確檢測。
