數字圖像相關方法（DIC）是匹配兩幅圖像上對應點的方法。根據立體匹配進行左、右圖像的相關匹配，根據時序匹配進行前后的圖像相關匹配，然后再用立體視覺技術進行三維重建，最后用三維重建的結果計算位移和變形。

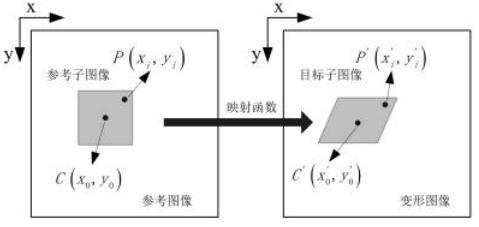

如下圖所示 ，其中一幅作為參考圖像，另外一幅作為待匹配圖像， 在參考圖像中 ，取以待匹配點(x，y)為中心的(2M+1)×(2M +1)大小的矩形子圖像，在待匹配圖像中，通過一定的搜索方法，并按照某一相關函數進行相關計算 ，尋找與選定的子圖像相關系數最大的以(x′，y′)為中心的子圖像，則點(x′，y′)即為點(x，y)在待匹配圖像中的對應點。

數字圖像相關法DIC技術原理圖

XTDIC 三維全場應變測量系統，基于數字圖像相關方法（DIC），產品主要是由模塊組成的DIC應變測量系統，模塊組件均可進行定制選配，下面將以XTDIC-5M 標準配置來進行介紹。

XTDIC-5M三維全場應變測量系統 標準配置由以下部分構成：

XTDIC三維全場應變測量系統單/雙相機均配置：

數字散斑dic工業相機分辨率：2448×2048 Pixel

像元大?。?.45μm

幀率：70fps

單/雙相機鏡頭：選配 8mm，16mm，25mm，35mm

數字散斑dic設備光源：補光設備，選配 12P、24P 頻閃燈；

橫梁：負責固定相機位置和角度；可選配 500mm 和 1000mm。

數字散斑DIC應變測量-控制箱：控制箱是三維散斑變形測量系統重要組成部分。為整個 DIC應變測量系統提供觸發信號及電源供應，最快輸出10Khz的觸發輸出，以及 720W 的電源供應。集成有 13 位精度 AD 轉換，12 位 DA 轉換,滿足 DIC 系統的絕大部分硬件支持。
