新拓三維XTDIC三維全場應變測量系統多測頭方案使用場景：

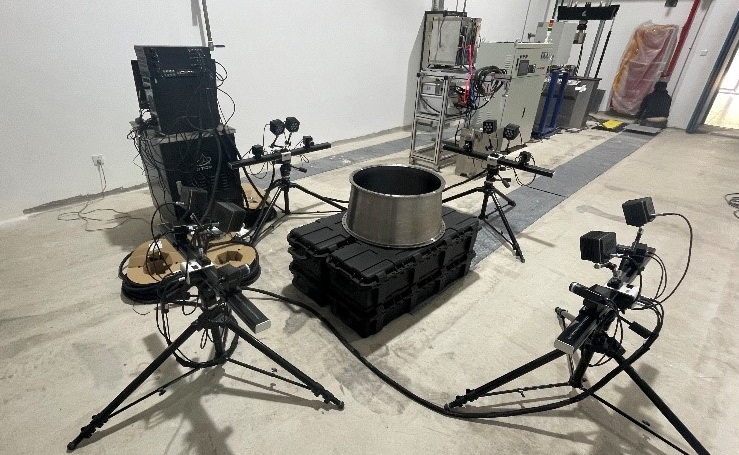

多相機數字圖像相關法（DIC）多個測量頭方案，同時對航空燃?xì)鉁u輪部件進行表面應變與內壁應變測量，并于同一坐標系內重建3D結果。

多相機數字圖像相關法（DIC）技術擴展應用：

DIC三維全場應變測量系統測頭通過反射鏡進行重建的場景。

如：無法直接拍攝到的位置、對設備有損害的位置等場景。

DIC三維全場應變測量系統需要多個測頭同時進行測量，統一重建結果的場景。

如：DIC相機幅面不足，拍攝物體較大、同時拍攝正反面等場景。

新拓三維多相機數字圖像相關法（DIC）可實現剛性定位標定：硬性統一全局坐標系，根據全局點坐標統一多測頭全局坐標系，確定相機方向。

標定步驟：單個測頭內外參標定（標定板） → 單個測頭剛性定位標定（全局點）

多相機數字圖像相關法（DIC）規格參數：

• 測試距離：≥40米

• 測頭：雙普通測頭+雙反射鏡測頭

• 反射鏡控制方式：遠程串口控制（控制距離大于40米）

• 可實現物體內壁與外壁同時計算，并以3D形式顯示

• 快速統一坐標的標定方式

• 穩定支架支持測頭多角度測量

• 更廣范圍的測溫功能：-40℃—85℃

• 攝影測量坐標數據統一，精度可達到0.025mm/m
