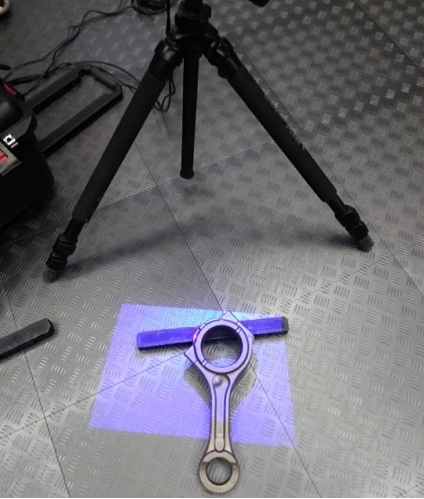

客戶（長春一汽鑄造有限公司）需對成品鑄造件進行三維尺寸檢測，采用新拓三維XTOM高精度藍光三維掃描儀掃描出鍛造件三維數據，結合檢測軟件，通過與原有CAD數模擬合比對，判斷公差是否在合格合格范圍之內。

三維質量檢測的關鍵在于高精度三維模型的建立，也就是原始點云的快速獲取，采集新拓三維藍光三維掃描儀（XTOM-MATRIX-5M）能直接快速獲取檢測工件的高精度點云數據。

藍光三維掃描，數據的掃描和處理優化是非常關鍵的。PCL點云庫是一個強大的模塊化的現代C++模板庫，可實現三維點云的獲取、濾波、分割、配準、檢索、特征提取、識別、追蹤、曲面重建已經可視化等功能，是一種非常專業強大的三維點云處理工具。針對不同的原始數據需求，在三維點云處理中可直接調用某些模塊化代碼庫，使用嵌入式的處理方法，高效準確地對點云數據進行處理。

利用功能強大的新拓三維XTOM藍光三維掃描軟件對三維點云數據進行體素化濾波、體外點剔除和泊松構網，再結合少量的手動修補，獲取工件完整的高精度三維模型。

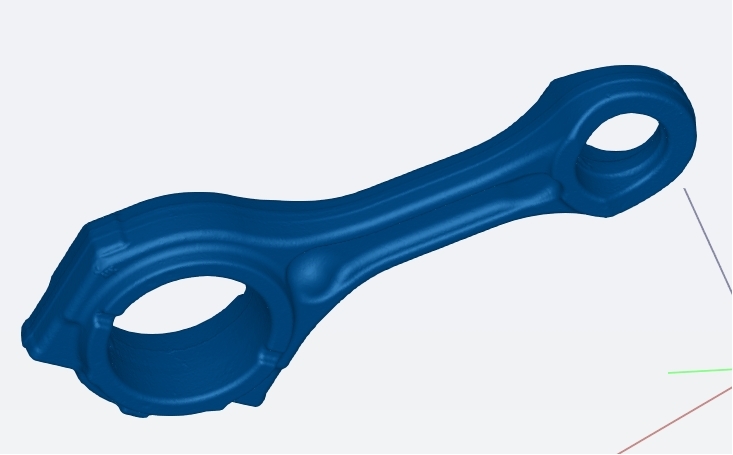

藍光三維掃描儀掃描鍛造件輸出STL三角面片數據

將XTOM高精度藍光三維掃描儀掃描數據三維模型和三維設計數模進行對齊后，進行偏差對齊分析，判斷其偏差是否在容差范圍內，輸出公差分析檢測報告。
