數字散斑相關法DIC產品，結合數字圖像相關技術（DIC）與雙目立體視覺技術，通過追蹤物體表面的散斑圖像，實現變形過程中物體表面的三維坐標、位移及應變的動態測量。

數字散斑相關法DIC產品組成，主要分為軟硬件兩部分，硬件部分測量頭、工業相機、控制箱是比較核心的；軟件部分算法是比較核心的，其中采集卡對應疲勞測試模塊；計算機性能提升軟件計算分析速度。

軟件模塊化設計：軟件分為采集模塊和計算模塊，計算模塊又包括不同的計算模塊。

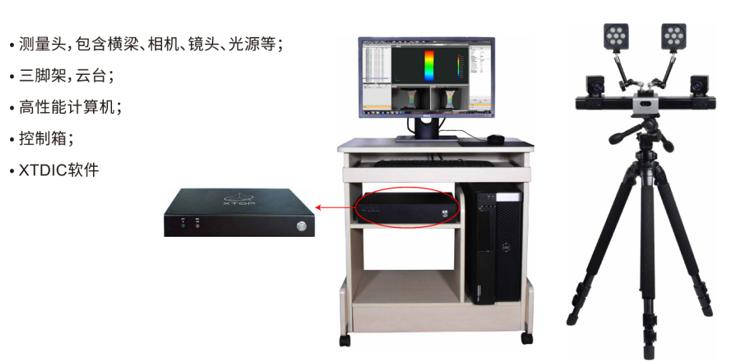

數字散斑相關法DIC產品硬件組成

數字散斑相關法DIC產品數據采集：采用高性能采集卡

數字散斑相關法DIC產品光源：優先采用LED光源

數字散斑相關法DIC產品標定板：采用鋁合金或陶瓷

數字散斑相關法DIC產品制斑：配備一套散斑制備工具

數字散斑相關法DIC產品搭配計算機：采用高性能臺式機、筆記本或者工業機柜

數字散斑相關法DIC產品測頭橫梁：一般采用鋁型材，輕盈且堅固

數字散斑相關法DIC產品腳架：采用進口型材三腳架

數字散斑相關法DIC產品控制箱

控制箱的功能是提供相機電源，觸發信號，以及AD/DA的輸入和輸出。

控制箱可配備采集卡，并且實現數據存儲。

控制箱與電腦之間通過千兆網線進行傳輸。

當使用高速相機，進行高速位移及軌跡動態測量，需要采集外部信號時，會使用數據采集裝置。

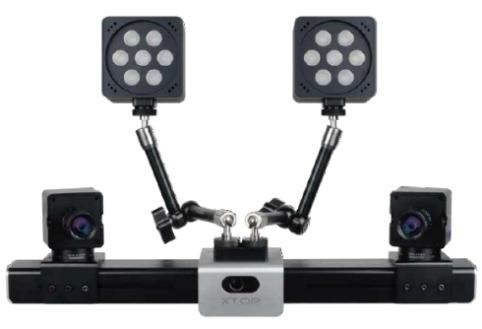

數字散斑相關法DIC產品系統測量頭

測量相機：工業相機，500萬像素，雙相機同步穩定采集幀頻50fps，數量2臺。

DIC全場應變測量產品相機橫梁，保證相機的觀測角度在一個水平面上，不會出現兩相機之間觀測俯仰角度的偏差。橫梁上有距離刻度，相機和橫梁之間的連接部件有角度刻度，方便不同幅面間的自由切換。

DIC全場應變測量產品相機橫梁內置激光測距裝置，可自動跟蹤相機橫梁到被測物的距離，可在變形測量系統軟件中控制開關。

DIC全場應變測量產品相機橫梁內置紅外測溫裝置，可實時顯示目前的溫度，可在變形測量系統軟件中控制開關。

DIC全場應變測量產品相機橫梁上集成相機數據傳輸接口、相機觸發接口、測頭光源供電接口等。

DIC全場應變測量產品帶萬向軸臂的藍光光源，根據被測物的形狀及大小可靈活調整光源位置及距離。
