數字圖像相關技術DIC作為一種非接觸式光學測量手段，基于數字圖像相關和雙目視覺測量原理重建被測物表面點在變形前后的三維空間坐標，進而獲取形貌與變形信息，與應變片比具有可視化、全場連續動態測量等特點。

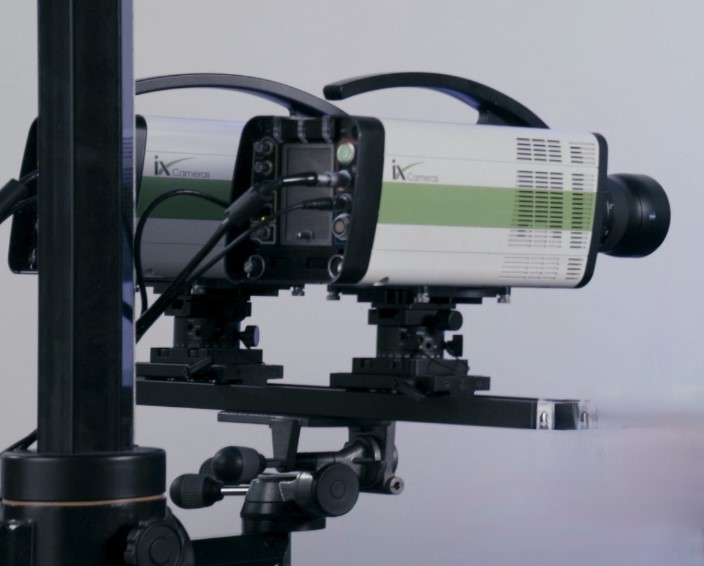

高速雙目DIC系統，數字圖像相關技術DIC與高速攝像機結合，用于記錄分析高速瞬態位移及變形，直觀地觀測試驗過程，用于材料和結構載荷性能的測試，有助于分析結構在服役期間的載荷性能及壽命，避免在產生擠壓碰撞時出現失效斷裂。

高速雙目DIC系統，通過參考點和時序信息計算追蹤點的位移、速度、加速度等數據。系統適合高速跟蹤測量，可逐幀同步記錄外部的加載或位移數據信息，實現超高速試驗的非接觸全場動態應變測量。

高速雙目DIC應變測量系統技術特性

? 超過1000000萬幀的超高速測量

? 跟蹤精度高達 0.01px

? 海量目標同時追蹤

? 支持多種格式圖像或視頻導入計算

? 靈活的多相機組合測量

? 圖像預處理

? 特征跟蹤和匹配跟蹤算法（標記點，編碼點，十字標等）

? 手動，半自動，全自動跟蹤

? XY/XT/多軸多窗口圖表，三維軌跡顯示

? 2D、3D坐標，位移，變形，應變

? 角度、速度、加速度

? 6DoF軌跡姿態

? 偏差比對CAD/FEM

? 材料力學實驗（沖擊，碰撞，模態等 ）

高速雙目DIC系統搭配高速攝像機拍攝過程，不會對目標的結構特性和運動特性帶來任何干擾，測量結果可視、客觀、可信。測量精度非常高，對運動目標的動態測量可以得到時間序列圖像，除了可以對單幅圖像進行分析還可以考慮目標的運動特征， 對物體進行運動參數測量，得到相應的曲線。

高速雙目DIC三維應變測量系統通過測量不僅能夠獲得目標的靜態三維信息，又能夠獲得目標在時空中的變化信息，如變形、速度、位移、加速度等。材料拉伸試驗中，目標存在一定范圍的空間內有三維的位移，或者目標存在受應力作用下產生形變，該位移、應變產生往往速度較快，研究該物體的三維位移情況或者應變，對于提高材料的可靠性能有著至關重要的作用。

傳統的位移傳感器（應變片）等，存在量程有限，操作繁瑣，對于高速過程測量不準，負載效應，不能多點測量等問題。采用兩臺高速攝相機進行雙目拍攝，捕捉試驗瞬間的雙目圖像序列，并能按照一定的時間順序慢速回放，通過數字圖像相關（DIC）軟件可以獲得目標的空間位移（應變，應力情況）。
