數字圖像相關（DIC）方法是一種非接觸、非干涉的全場變形測量方法，也是實驗力學領域發展起來的最為成功的測量方法之一，并已經從實驗室走向了工程應用。
無論是高校/科研機構，還是試驗機廠商，對于測試的精度、穩定性都有著嚴苛的要求。很多客戶在選購新拓三維DIC全場應變測量系統前，都要對其進行位移精度驗證。接下來，采用實驗演示的方式，教大家如何快速對DIC全場應變測量設備進行精度驗證。
數字圖像相關方法（DIC）在近幾十年得到了迅速的發展，對于典型的數字圖像相關裝置的組成和原理已經基本達成一致，DIC軟件和算法以及實驗準備是影響其測量精度的關鍵因素。建立具體可執行的數字圖像相關方法的測量精度和準確度評價方法，對于提高DIC全場應變測量系統成熟度、推廣其在材料力學測試中的應用具有重要意義。
DIC系統準確度與精度檢驗
借鑒引伸計的檢定方法，選擇兩個同一平面內存在相對移動的標定物，移動標定物的距離，通過非接觸DIC應變測量系統與千分表得到位移數據的比較，測得非接觸DIC全場應變測量系統的準確度；重復移動至相同的水平比較兩輪結果的重復性，獲得非接觸應變測量系統的精度。
采用精度達到0.001的千分表，通過對接千分表驗校位移數據，實現快速地對DIC全場應變測量設備進行精度驗證。

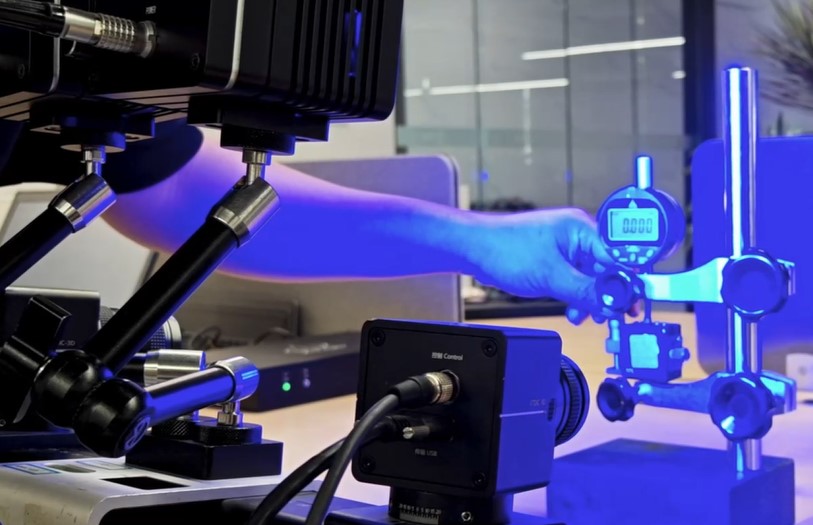

1、架設好新拓三維DIC設備后，打開DIC設備與調試完畢，讓其對接千分表。
2、把千分表調節到某個刻度，讓DIC設備拍攝調節前后的刻度。
3、通過DIC軟件分析采集的圖像數據，對其位移精度進行驗證。

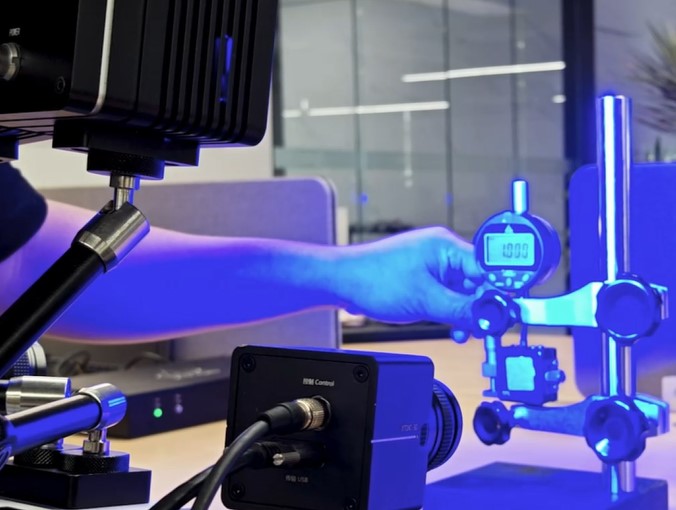

分別將千分表調節到0.500刻度、1.000刻度、1.500刻度、2.000刻度、2.500刻度以及3.000刻度，將安裝調試好的XTDIC設備正對千分尺位置，DIC全場應變測量系統工業相機拍攝手動調節千分尺的具體某個刻度。
DIC設備精度驗證結果

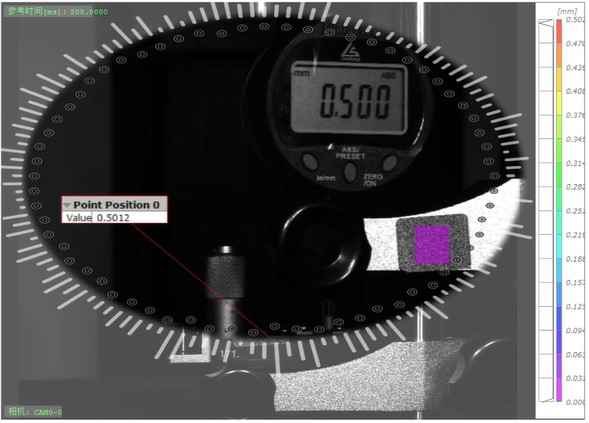

千分表調節到0.500刻度時，XTDIC設備測量的位移數據為0.5012刻度。

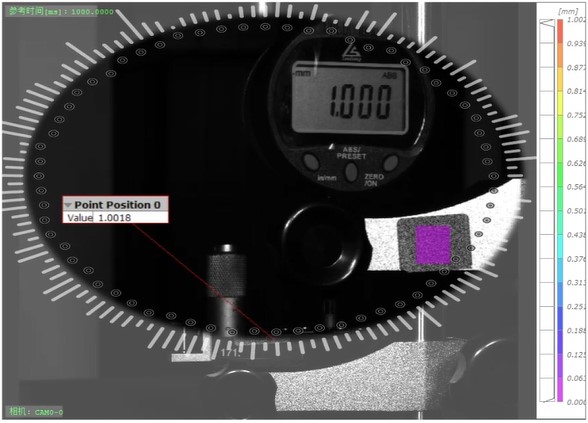

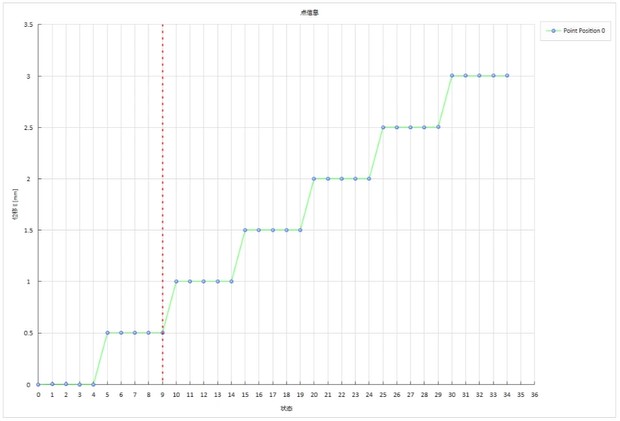

千分表調節到1.000刻度時，XTDIC設備測量的位移數據為1.0018刻度。

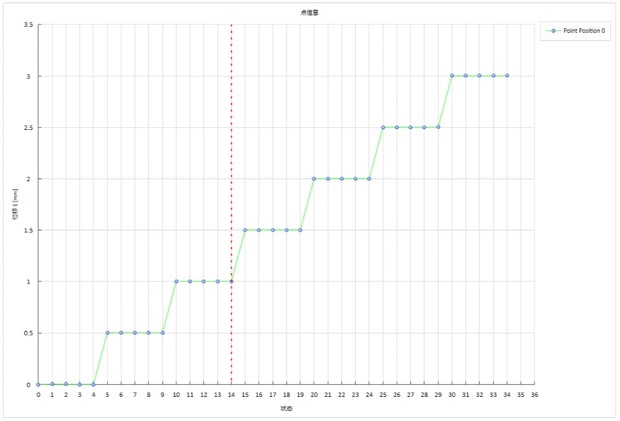

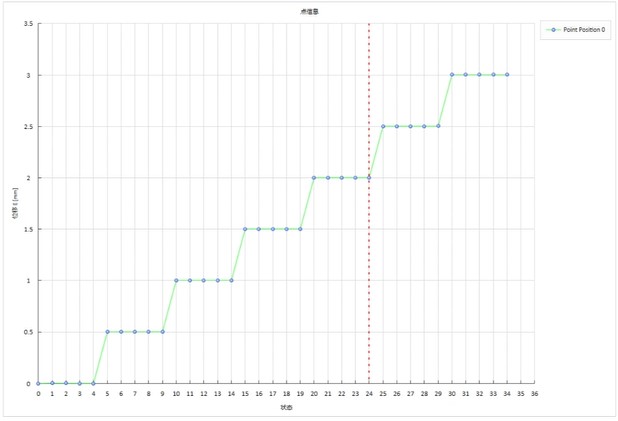

千分表調節到2.000刻度時，XTDIC設備測量的位移數據為2.0007刻度。
千分表調節到3.000刻度時，XTDIC設備測量的位移數據為3.0012刻度。

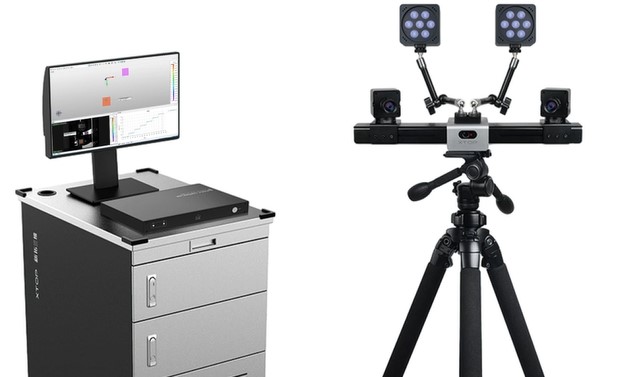

此次采用新拓三維XTDIC三維全場應變測量系統，借鑒引伸計的檢定方法，采用精度達到0.001的千分表進行位移測量數據對比，建立了數字圖像相關裝置的準確度和精度驗證的方法，對于數字圖像相關方法的標準化并推廣其在科研實驗及工程應用具有重要的意義。
