關于檢具的設計及制造，涉及的設計概念包括：幾何尺寸和公差圖紙（GD&T）、定位基準的方案、檢具材料的選擇、過程能力控制的統計（SPC)等內容。
幾何尺寸和公差圖紙（GD&T）是一個標準化公差的方法，它定義了產品的設計要求和制造能力。產品的規范、零件的定位基準，即所有零件參考尺寸的“起始點”、關鍵特性點（KPC)以及公差特性都會在幾何尺寸和公差圖紙（GD&T）上反映。

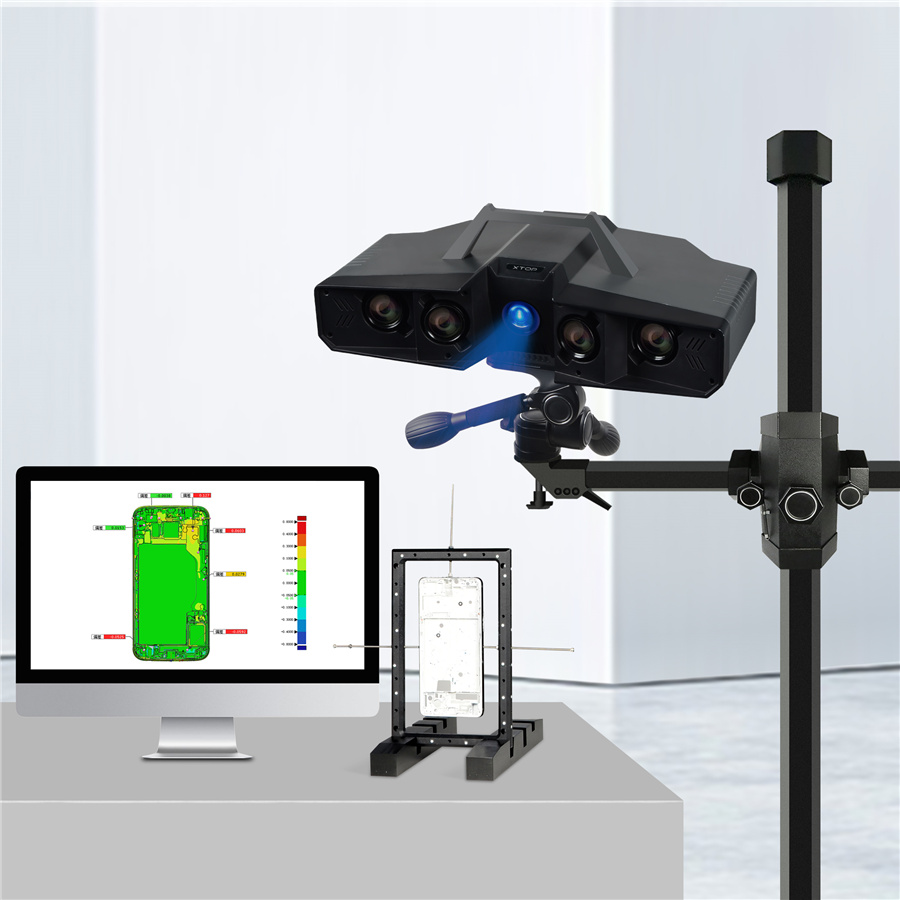

新拓三維藍光工業級三維掃描儀，通過高分辨率工業相機，結合算法軟件系統生成零件的檢測報告和數據分析報告，提高了檢測效率，降低了人工測量誤差，避免數據處理分析錯誤，提高了檢驗報告的準確性和測量效率。
關于基準的選擇，盡量選取零件重心的方向作為主基準平面，便于零件穩定的放置。利用3點或更多的點作為主基準平面，在基準的總數盡可能少的前提下，保證零件的穩定。
所有主基準必須具備相同的特性。選擇第二及第三基準的順序：選擇4方位銷作為孔定位，選擇2方位銷作為槽孔定位，槽孔的方向，必須與第二基準平面平行。
選擇2個2方位銷作為槽孔定位，且2個平行的槽孔必須與第二基準平面平行，另外1個點（面）必須在第三基準平面。選擇4方位銷作為孔定位，另有1點（面）在型面或周邊上。選擇2個點（面）在第二基準平面，另有1點（面）在第三基準平面。
關于過程能力控制的統計，在檢具上采集的有效的定量數據，可以用來控制零件的尺寸及分析制造的過程。對于GD&T上的關鍵特性點，在具備測量過程能力參數的同時，在檢具上保證spc的數據采集的可行性、正確性及穩定性，完善和維護過程的控制。

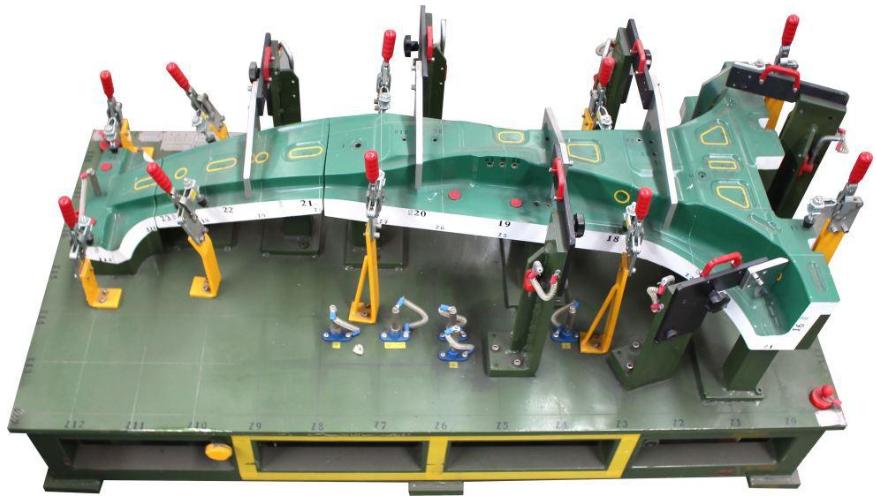

檢具的組成主要包括定位裝置，夾緊裝置，測量裝置，輔助裝置，總的來說檢具的類型和輔助設備是比較多的，也需要占據一定的儲存空間。檢具的設計原則是，應具有足夠的測量精度，足夠的測量效率，結構應盡量簡單，具有經濟性。
生產現場控制零件質量的傳統檢具，只能滿足零件的外形尺寸，孔徑大小等幾何尺寸的測量，性能單一，適合過程抽檢。新拓三維XTOM藍光工業級三維掃描儀，實用性強，操作簡便等特點，得到精密制造廠商的青睞。
關于定位裝置，檢具結構設計的正確性及測量精度的保證，在很大程度上取決于測量基準面、基準銷的正確選擇。定位裝置的作業，就是使被測零件的測量基準面、孔與測量裝置保持一定的相對位置，從而保證測量的合理與穩定。
夾緊裝置的作用是保證被測零件定位的可靠性，它應該以不使定位遭到破壞和零件不產生變形為原則。結構要輕巧，便于零件的裝卸，所以要求盡可能采用市場上的標準夾緊裝置。
考慮到零件在車身上的裝配關系，當零件放置在檢具的基準面上時，可以運用夾緊裝置，使零件與基準面貼合。另外夾緊裝置應具有足夠的剛性，需把零件的變形控制到最小限度內，所以?shī)A緊裝置的夾頭應該與基準面垂直。

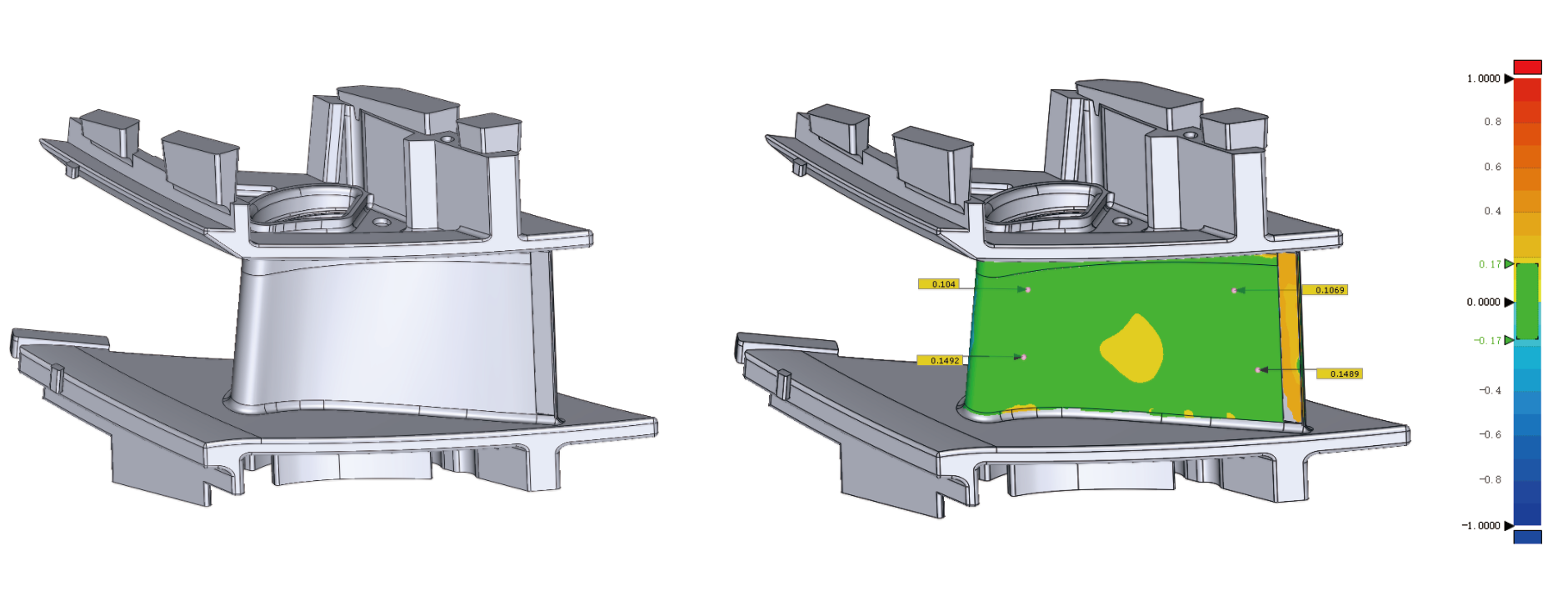

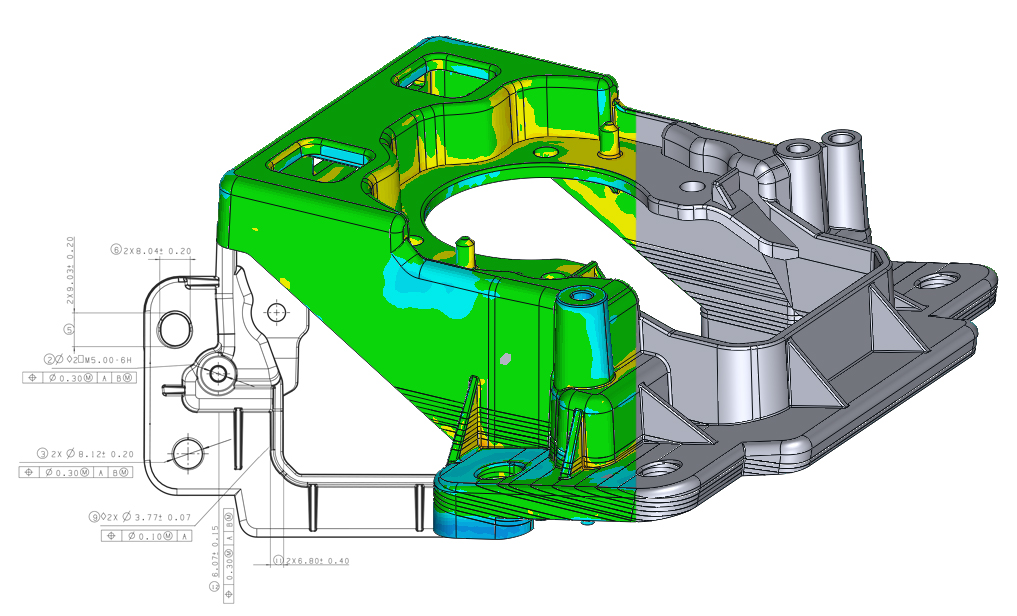

XTOM藍光工業級三維掃描儀在生產制造中的應用，對產品質量的提升具有重要意義，通過對曲面零件表面和輪廓進行數據掃描采集，結合數據處理，三維重構和數模對比，分析對比被測零件的數據與3D數模，得出零件尺寸和數模的符合點和差異點，輸出完整三維尺寸檢測報告。
測量裝置是檢具中的重要組成部分。測量裝置的精度、測量點位置的選擇，都會直接影響測量結果的可靠性。測量裝置是用以指示被測參數實際數值或誤差大小的裝置，可分為定性型和定量型。定性型檢具只能判別零件的尺寸是否合格，它可以使用止通規、檢驗銷、塞片、刻劃線、標有公差帶的銷子等，依據檢具的檢驗塊、檢驗?zāi)０?、支架等，進行測量。而定量型檢具，具有數值的反映，如百分表、千分表、電子數據采集裝置(EDC)等，所以測量精度較高，能夠?yàn)楫a(chǎn)品的過程能力的評價提供依據。如果在零件圖紙〈GD&T）上，有關鍵特性點KPO的要求，檢具必須設計成定量型的。
輔助裝置包括導向裝置、傳動裝置和測量元件的緊固裝置。檢具的制造應嚴格按照SGM的檢具標準，首先對檢具的基座進行加工，應確定其選用的材料（通常運用鑄鋁材料）、尺寸和加工的精度，應經過退火時效處理，消除金屬材料的內應力。
制造部門需按照檢具設計圖紙制造，加工工藝設計和加工符合檢具部件的技術要求，充分實現設計人員的構思，這是一個基本原則。在制造過程中，要考慮檢驗元件的操作、功能的要求，銷與襯套間的配合，檢驗?zāi)０宓姆€(wěn)定性，檢測區域的預留間隙。
在檢具檢定方面，三座標（CMM）報告檢測及尺寸檢測報告，重復性和再現性（R&R）分析報告。檢具在使用過程中，由于磨損、變形、松動等原因，會導致測量誤差增大。所以，必須根據檢具本身的結構和使用特點，定出合理的檢定周期，并按檢定周期對使用過程中的檢具進行周期檢定。
三坐標（CMM）報告檢測及尺寸檢測報告。檢具制造完畢后，應嚴格按照SGM檢具的公差標準，以及檢具設計圖紙的技術要求，首先要對檢具基座的平面度、檢具的基準面、基準孔、基準銷進行三坐標(cw)檢測，并列出實測數據表和主模型相應部位的三維坐標數據表，進行矢量計算，保證產品在檢具上放置的正確性。

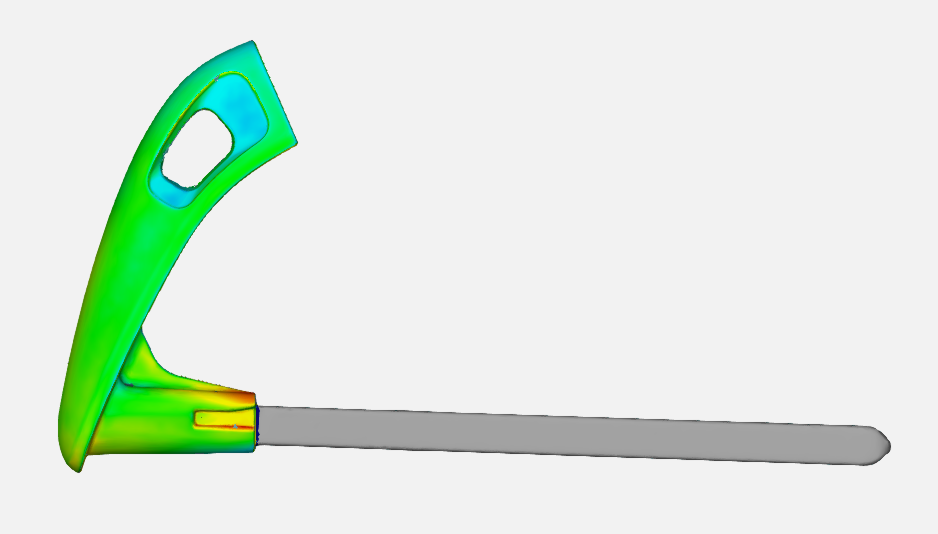

相對于三坐標測量技術來說，XTOM藍光三維掃描儀可全尺寸檢測自由曲面多、輪廓復雜的零部件，由于采用非接觸式掃描，可測量柔性工件，防止回彈導致測量數據產生偏差；另外還可進行模擬匹配，有助于虛擬裝配的模擬實現。
然后再對檢具的檢驗孔、型面、輪廓面、檢驗?zāi)０?、量塊、電子數據采集裝置（E）等進行三坐標（偏差檢測，同時對基準銷、檢驗銷的尺寸等也要有檢測報告。
檢具，三坐標，三維掃描儀都作為汽車零件測量的手段，目前各自都存在局限性，只有不斷的進行功能完善或者兩者功能互相融合，通過改良，才能適應將來的在線檢測發展趨勢。制造廠商可結合實際現場檢測需要，可選擇合理的測量手段。
