針對汽車在配重下輪胎經過不同障礙時發生的受力變形，通過利用高速攝影技術拍攝輪胎經過障礙的過程，并配合新拓三維全場dic分析系統軟件，分析輪胎的全場的應變，以達到對輪胎整體性能的分析。
汽車輪胎性能是汽車在行使過程中保證其安全性和可靠性的關鍵因素?？紤]到實際狀況，我們給車輛加以配載，并模擬路障，對輪胎通過路障時進行全場變形分析。
傳統的應變片只能針對單個點進行變形分析，且輪胎大，布置繁瑣，并不能滿足全場應變測量的要求。故結合原有的數字圖像相關技術（DIC）變形分析系統進行優化，針對如何精確穩定地計算高速運轉下的車輪胎的變形問題進行了深入研究，最終形成了一套適用于該實驗環境的三維動態變形檢測系統，并成功地完成了該項目試驗。
數字圖像相關技術變形分析由于具有非接觸、精度高、全場測量、實驗設備簡單等優點，在材料力學性能測試領域得到了廣泛的應用。然而二維數字圖像相關法使用一個攝像機，只能測量平面內的變形和應變，所以為了實現動態變形檢測中三維變形測量的要求必須進行攝像機的標定。

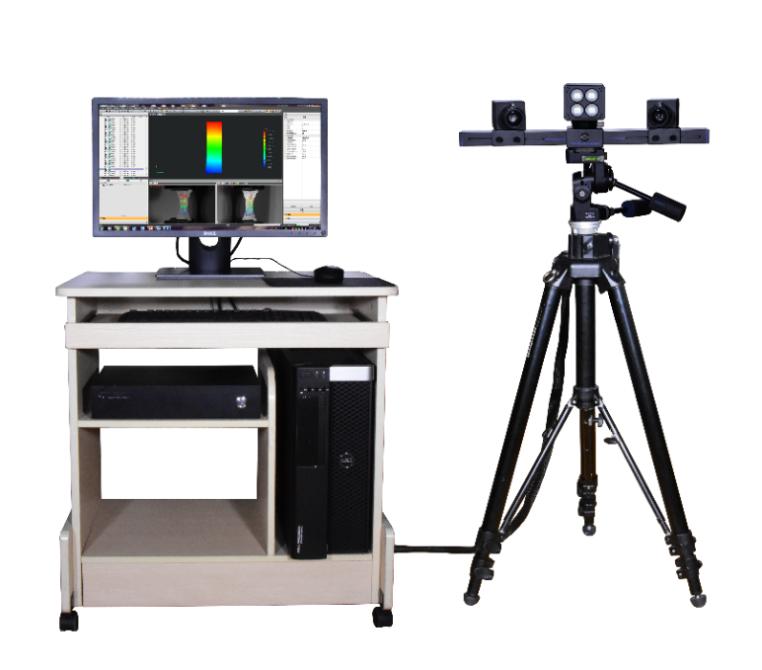

三維數字圖像相關技術結合雙目立體視覺原理（XTDIC系統），使用兩個攝像機從不同角度同時拍攝變形物體，對于每個狀態拍攝兩張圖片，利用數字圖像相關法進行圖片匹配，然后根據標定好的兩個攝像機的內、外方位參數進行三維重建獲得三維空間點的坐標信息，最后對比變形前后兩個狀態的三維點信息則可以獲得物體的三維位移場及應變場。
不管是二維數字圖像相關技術還是三維數字圖像相關技術，它們的關鍵技術都有兩個：雙目攝像機的標定和數字圖像相關匹配。
數字圖像相關技術（DIC），又稱數字散斑相關算法，是一種對全場位移和應變進行量化分析的光測實驗力學方法。數字圖像相關技術處理的對象為數字化的圖像數據。使用數字化圖像采集設備（一般為數字攝像機）可以實時采集不同時刻、不同狀態下的試件表面圖像，經過數字化處理，每幅圖像被量化成M×N像素的灰度矩陣后存入硬盤。通常將試件在未變形狀態下采集得到的圖像稱為“參考圖像”，而將各個變形狀態下采集到的圖像稱為“變形圖像”。
在變形檢測過程中，根據動態變形的檢測要求選取不同分辨率、不同采集頻率的圖像采集設備將變形過程進行離散化的記錄，對每個變形時間點的數據進行圖像相關匹配：如圖7所示，在變形前選取圖像中任意一個子區（一般為矩形區域），區域的中心點作為待測點，記為；利用子區中的散斑灰度信息作為特征模板，在變形后的圖像中尋找其所對應的目標子區，目標子區中心點的圖像坐標；從而獲得參考子區在變形過程中的位置和形狀變化，通過比較同一子區在變形前后兩個狀態之間的位置和形狀變化，我們可以得到物體在該子區點位置的位移和應變。假設變形前圖像參考子區中心點的圖像坐標為（x，y），變形后的其對應目標子區的中心點P’的圖像坐標為（x’，y’），在物體只發生剛體位移的情況下，兩點之間的映射關系為零階映射函數。

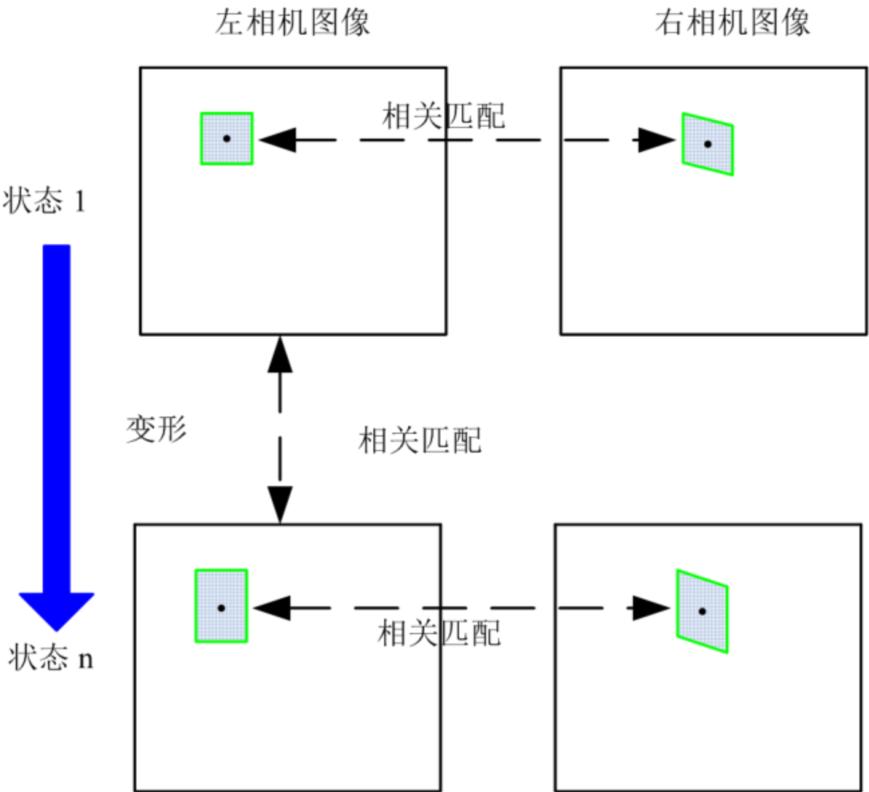

3D-DIC總體流程如圖，這個過程涉及到變形過程中的n（n>=2）個狀態的2n張圖片。整個相關匹配過程中，所有狀態的左圖像都以狀態1（未變形狀態）的左圖像為參考圖像進行相關匹配，所有狀態的右圖像都以該狀態的左圖像為參考圖像進行相關匹配。匹配完畢后，對于任意一個狀態的左右兩幅圖像，利用標定得到的攝像機內、外參數，按照三角測量原理就可以重建對應的三維點坐標。
在高速相機控制軟件中，設置相機分辨率1280*800像素，將十字尺置于測量位置，調節相機的焦距和光圈，保證兩相機圖像的清晰，亮度均勻。
左右相機調節后圖像
數據采集
在XTDIC三維全場應變測量系統中，高速相機控制軟件中，設置相機采集幀頻為4000fps，快門為100us，選擇“后觸發”模式（即保存相機觸發時，之前的所有數據），針對兩相機分別點擊Capture，使相機處于等待觸發狀態；

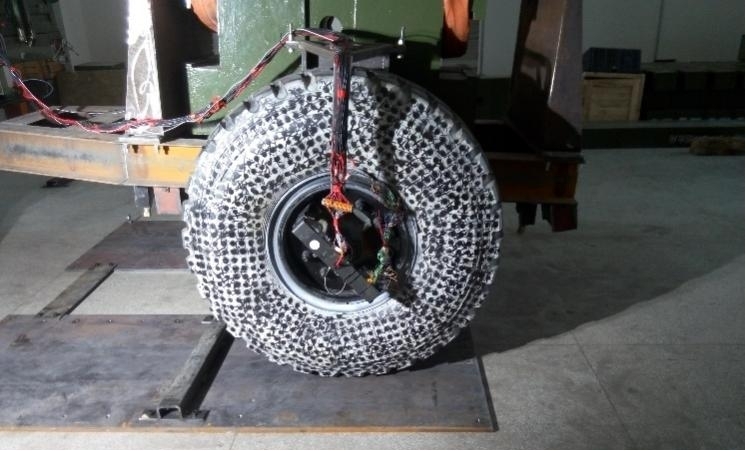

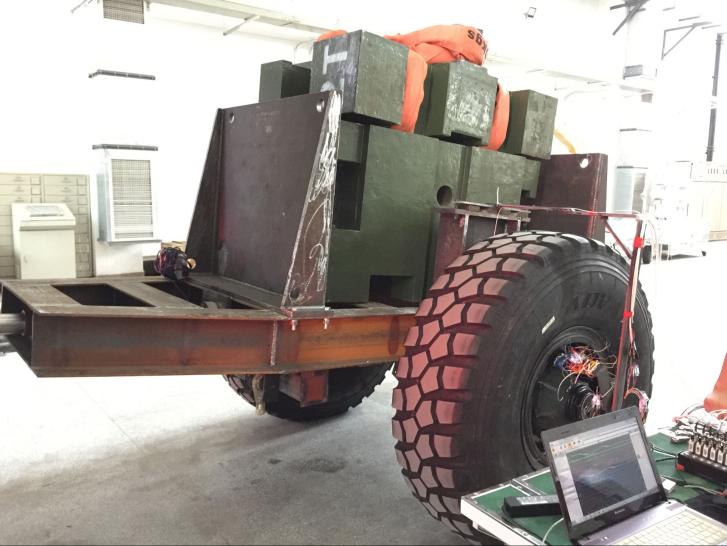

輪胎載荷車輛到位
準備完成后，汽車發動機啟動，在輪胎完全通過障礙時，點擊觸發完成數據的記錄。以此過程為例，在相同的胎壓下，分別通過不同規格的障礙，完成數據的采集；更改胎壓后，再次通過不同規格的障礙，完成數據的采集，共計16組。

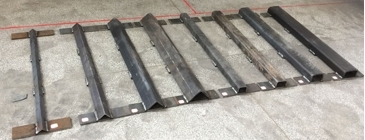

不同規格的路障
數據計算
選取個別關鍵點進行分析，繪制相對應的位移曲線。在輪胎在接觸障礙時，應變區域集中顯示為紅色；在從障礙落下與鐵板接觸后，整個輪胎底部變形明顯，集中顯示為紅色。針對應變集中區域選取一點，繪制曲線，可反映出輪胎通過障礙時最大主應變隨狀態（時間）的變化。輪轂上貼置的標志點，效果明顯，可分析得到該點的位移信息，繪制出相應的曲線。

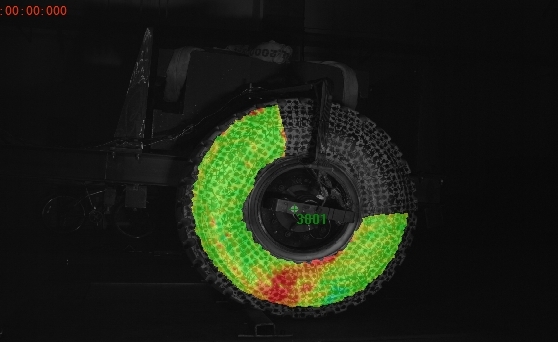

接觸障礙時應變場

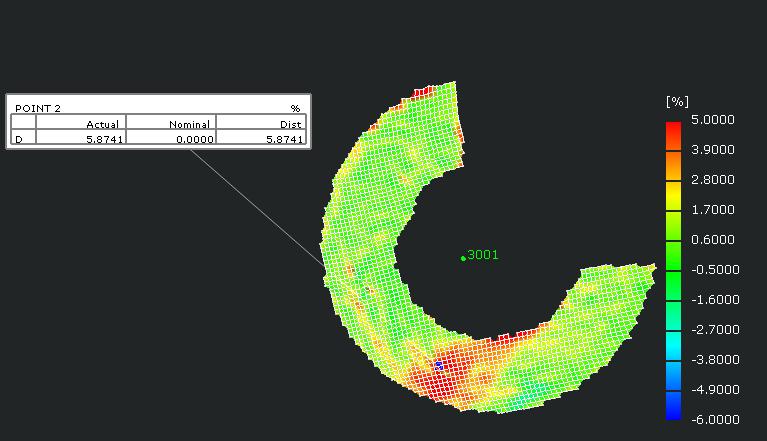

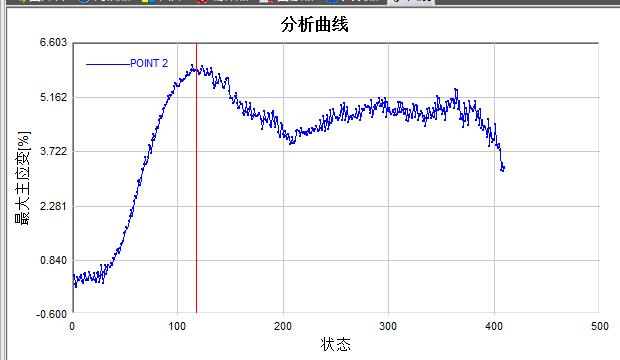

變形區域內一點應變分析曲線

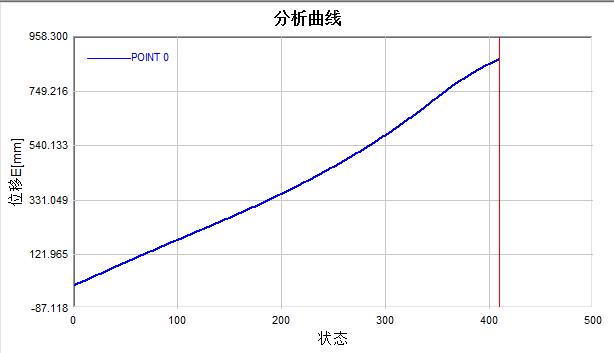

輪轂點位移分析曲線
為了解決汽車輪胎在通過不同障礙下動態變形檢測的問題，基于對數字圖像相關技術的研究，給出了完整的檢測方法。
實驗在大視場條件下，借助高速攝影及XTDIC三維全場應變測量系統軟件可以實現對輪胎通過路障時發生變形的監測，根據實驗結果可反映出輪胎應變集中部位，繪制關鍵點以及輪轂點的數據曲線，從而達到分析輪胎和汽車性能的目的，進一步驗證了數字圖像技術的準確性和穩定性。對數字圖像技術的原理和應用進行了分析，并對針對汽車高速運動提出了用高速攝影取代傳統工業相機的檢測方案。
數據輸出形式
本實驗針對重載輪胎標準充氣壓力下的八種障礙包容特性及欠壓/過壓兩種非正常狀態的各兩種障礙包容特性開展試驗，試驗結果數據以關鍵點xls數據信息、應變圖及響應視頻輸出形式輸出，并可根據被測試單位的需要輸出其他點位信息。
