模具的研發和生產過程，需有足夠的修模時間。當模具做出來后，可以上下模具分開組裝好，但還不是合模的好時機。因為關鍵是要核對模具方案、模具圖紙和產品圖紙，查看出產模具在尺寸結構是否和方案一致。

然后進行三維尺寸檢測的基準點核對，看是否符合產品圖紙要求，這個很關鍵。后續一系列的尺寸判定都是以這個為基礎的，在三坐標打產品的裝配位置時，有些模具圖紙和產品圖紙有偏差，因為涉及到縮水和預變形。

SQE質量員以產品尺寸來驗收模具，但是產品尺寸是多種因素綜合的一個體現，當然模具是較大的一個因素：如果模具是好的，但是調工藝的人不行，導致產品測出來的尺寸是不合格的。

隨著CAD/CAM技術的發展與推廣，模具行業率先實現了數字化虛擬裝配。而三坐標檢測儀、關節臂測量機光以及光學三維掃描儀等在模具行業已經非常普及應用。

由于模具很多情況下存在自身體積大、重量重、搬運不方便的問題，這樣它就需要一種能自由搬動的便攜測量儀器來測量它。

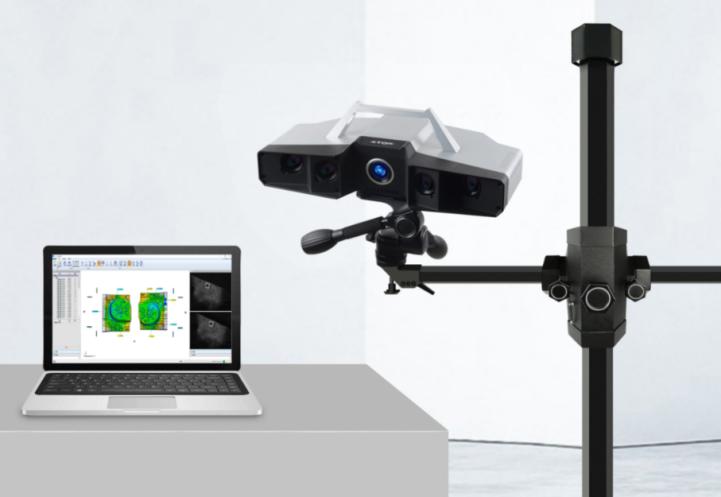

新拓三維XTOM-MATRIX藍光拍照式三維掃描儀，采用藍光投射外差式多頻相移技術，實現復雜輪廓模具表面三維數據的細致、精確、快速獲取。

XTOM藍光三維掃描儀用于模具曲面、孔位尺寸偏差檢測

采用XTOM藍光三維掃描儀，對模具進行360°拍照掃描的方式能快速判定整個工件的誤差。直至檢測模具三維尺寸符合圖紙要求后，模具驗收算告一段落了，當然視產品復雜程度，全尺寸合格有時候是非常困難的，這就需要SQE對產品非常了解的情況，組織各部門討論哪些尺寸可讓步放行，哪些尺寸可以調整公差等。

當然不要將異常關鍵的尺寸還在會上“據理力爭”的爭取修改圖紙，這會讓人懷疑你的專業性，也會降低你在內部的威信。

通過藍光三維掃描儀進行全尺寸測量，可以標注模具偏差的具體位置和數值，找出異常關鍵的尺寸偏差，進行模具工藝調整。模具檢測不能因麻煩而省略步驟，越復雜的產品越需要精細的控制，不然會在修模的泥潭中而無法自拔。

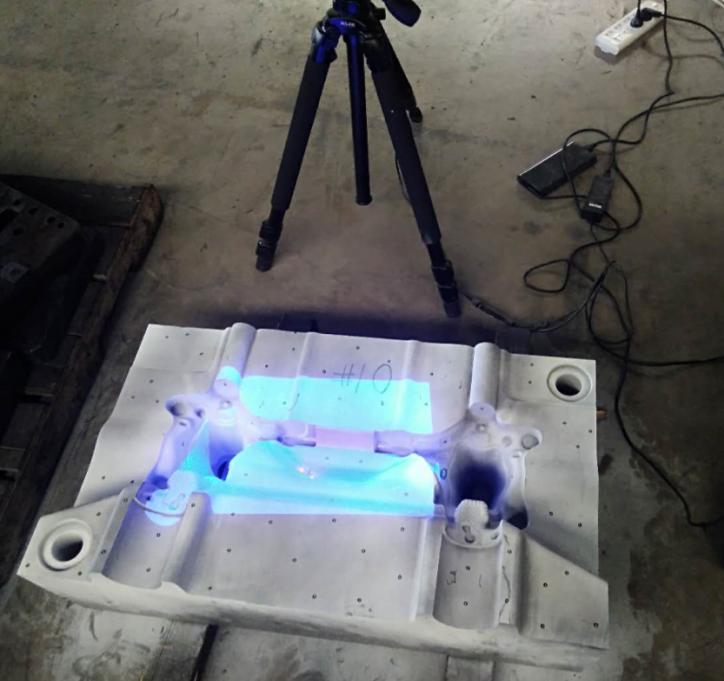

模具尺寸偏差檢測-藍光三維掃描儀掃描現場

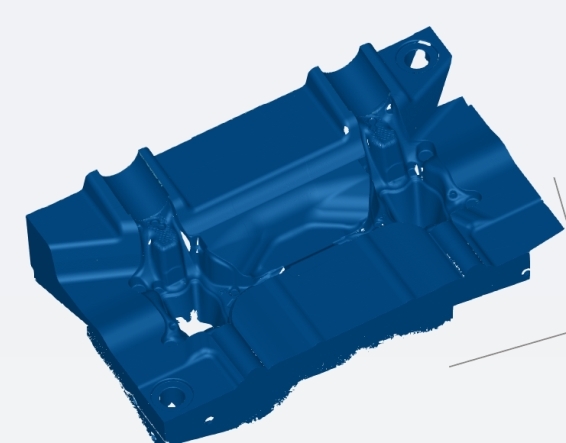

模具三維掃描輸出3D數據模型

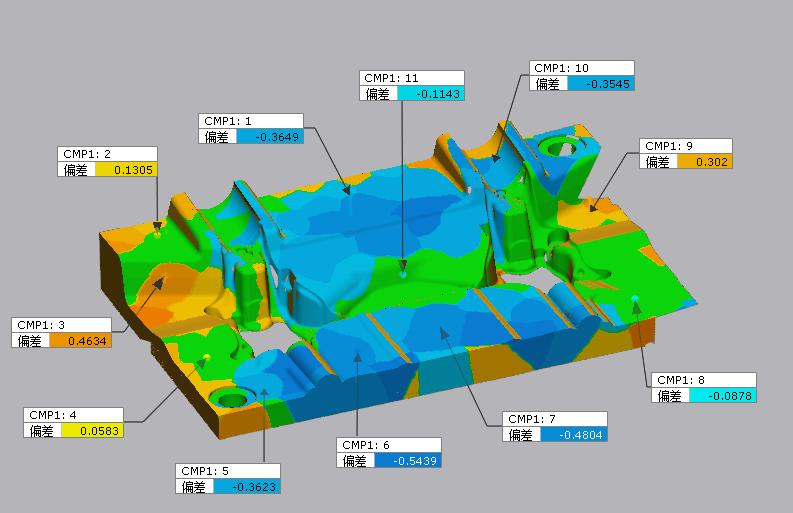

模具數模檢測對比圖

針對模具行業的檢測局限于點測量或局部測量，無法全面掌握整個型面的尺寸狀況，以及修模周期長，頻繁試模和修模，影響開發效率，以及有損壞模具的難題。
XTOM藍光三維掃描儀憑借高效率掃描、全尺寸測量優勢，在模具公差分析的應用上，可高效高速、全尺寸地進行公差分析，后期所有的模具調整均可在該參數下進行調整，為客戶伙伴實現發現問題根因，提升產品良率，優化生產效率，降低綜合成本的重要價值。
