5月28-30日，由中國材料研究學會疲勞分會主辦的“第六屆疲勞學術專題研討會（2021）—材料和結構疲勞試驗研究新方法”在天津舉行。會議旨在共享工程材料與結構疲勞試驗研究新理論、新方法和新技術的研究成果，交流、探討相關新理論、新方法和新技術的發展趨勢。
新拓三維攜自主研發的明星產品——XTDIC三維光學應變測量系統亮相此次研討會，為新材料的疲勞研究、工程構件的疲勞斷裂與失效分析、腐蝕疲勞分析提供精準、高效、可視化的三維數字化解決方案。
新拓三維3D全場應變測量方案

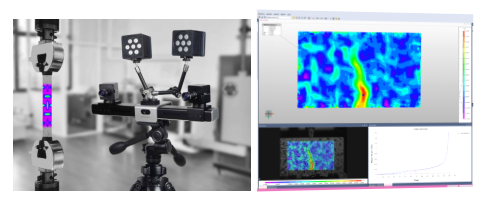

新拓三維在會議上展出的XTDIC三維光學應變測量分析系統，是國內首個自主研發的數字圖像DIC技術三維變形測量系統，擁有自主知識產權的核心算法，能夠快速獲取三維坐標、全場位移及應變，支持50mm-10m范圍的測量幅面，應變測量精度可到0.005%。
XTDIC系統可以獲取材料在實驗和服役過程中的全場應變數據，觀察和分析材料在加載變形時，從裂紋產生到失效的整個過程在材料和結構的拉伸、壓縮、彎曲、剪切失效等測試領域應用非常成熟，為科研人員提供新的疲勞性能測試的解決方案。
主要應用領域
在材料力學性能測量方面：DIC技術可用于如火箭發動劑固體燃料、橡膠、光纖、壓電薄膜、復合材料以及木材、巖石、土方等天然材料的力學性能的檢測。
在損傷與破壞檢測方面：DIC技術被廣泛應用于破壞力學研究中，包括裂紋尖端應變場測量、裂紋尖端張開位移測量以及高溫下裂紋尖端應變場測量等。DIC技術還可用于陶瓷電容器、電子器件，電子封裝的無損檢測研究。
在細觀力學測量方面：借助于電子顯微鏡，DIC被越來越多地應用于細觀力學測量，物體表面粗糙度的測量。
新拓三維全場應變測量應用案例
金屬材料雙向拉伸
XTDIC系統可與雙向拉伸試驗機的兩路力信號實現通訊，在進行鋁合金試件雙向拉伸實驗時，觀測試件表面應變場變化，測量試件相關力學性能參數，分析鋁合金金屬材料的力學性能。

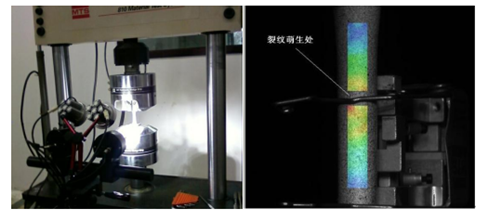

圓棒料疲勞試驗測試
XTDIC系統通過追蹤物體表面變形前后散斑圖像中同一像素點的位置，獲取該像素點的位移量，從而得到試件表面的全場位移。根據位移數據自動計算出應變數據，助力研究材料和結構受力過程中的疲勞斷裂機理和行為。

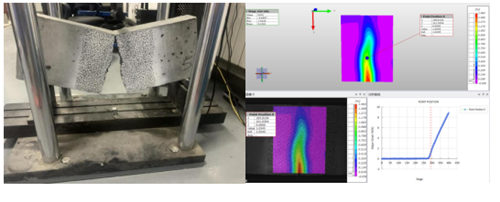

混凝土三點彎曲測試
傳統的三點彎曲測試，采用應變計來檢測裂紋，無法預測混凝土裂縫出現的初始位置。XTDIC系統通過采集圖像分析被測物表面的變形和應變數據，實現從全方位、不同角度觀察裂紋的擴展和演化。
斷裂沖擊力學測試
沖擊韌度（Ak值）表示材料在沖擊載荷作用下抵抗變形和斷裂的能力，其值的大小表示材料的韌性好壞。XTDIC系統可測量材料發生裂縫及裂紋擴展過程，并全場記錄沖擊載荷下材料表面的變形。

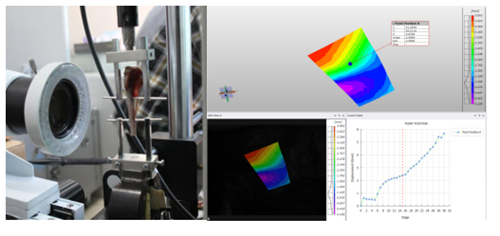

骨胳材料負載應變測試
當外力施加于骨胳時，骨胳結構將產生應力和應變，并有復雜的變化。采用動物模擬脛骨負載狀態，驗證脛骨受拉變形情況及抗拉能力。XTDIC系統可支持各種應變測量，結合光學體式顯微鏡，對雞脛骨觀測區域進行放大，能夠觀測到更細節的特征，清晰地觀測骨骼受力部位的位移、應變場。

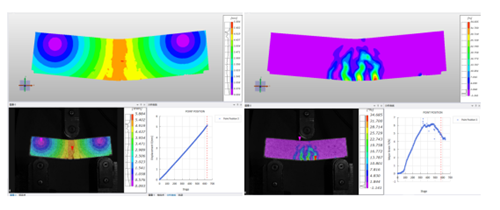

有限元仿真驗證
有限元仿真適用于材料和結構強度、剛度、屈曲穩定性、動力響應、彈塑性等力學性能的分析計算，XTDIC系統實測數據，可以比較和驗證仿真數據，便于調整和優化模擬參數，基于實驗數據對材料和結構性能進行優化設計。
