2023年6月16-18日，由中國材料研究學會疲勞分會主辦、中國科學院力學研究所和北京科技大學共同承辦的“第五屆全國青年疲勞學術研討會”在北京成功舉辦。
本次會議主要研討的主題包括先進材料的疲勞、疲勞與斷裂力學、服役環境下的疲勞行為、裝備的疲勞失效與壽命預測、多尺度疲勞問題、疲勞與斷裂微觀機制等，旨在更好地推動我國疲勞領域看科研和學術交流，促進科技創新和工程應用。
在疲勞學術研討會主題報告中，多名學者均提到數字圖像相關法（DIC）技術在疲勞與斷裂力學研究中的應用。新拓三維攜XTDIC三維全場應變測量系統參展，XTDIC系統擁有“三維”、“非接觸”、“全視場”等特點，近年來在實驗力學、疲勞失效力學分析中的研究應用中分外活躍。XTIDC系統可實現對材料力學特性研究和結構疲勞分析，受到高校學者和科研人員的青睞和認可。
循環疲勞是工程系統中許多災難性故障的根本原因，著名的例子包括飛機、汽車構件、生物醫學材料、電子封裝、鐵路、橋梁等。由循環加載引起的金屬材料的弱化最終導致應力作用下的斷裂，通常大大低于在單向加載下引起斷裂的應力。這樣的故障通常發生在長期循環加載之后，使預測故障何時發生復雜化。
設計安全關鍵元件，使其能夠超過臨界循環次數，需要了解材料在所需循環次數下的疲勞強度。疲勞壽命的變化可能歸因于材料加工或組件制造過程中引入的罕見缺陷的存在，或材料本身的固有特征（包括屈服強度、極限抗拉強度和硬度等），疲勞強度隨著屈服強度或極限抗拉強度的增加而增加。隨著外加應力的增加，金屬材料會發生不可逆的變形，表現為局部滑移事件，反復循環導致疲勞失效。

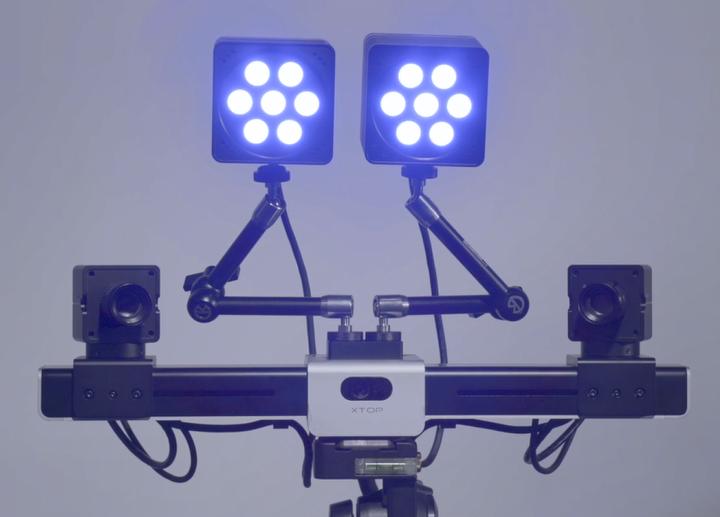

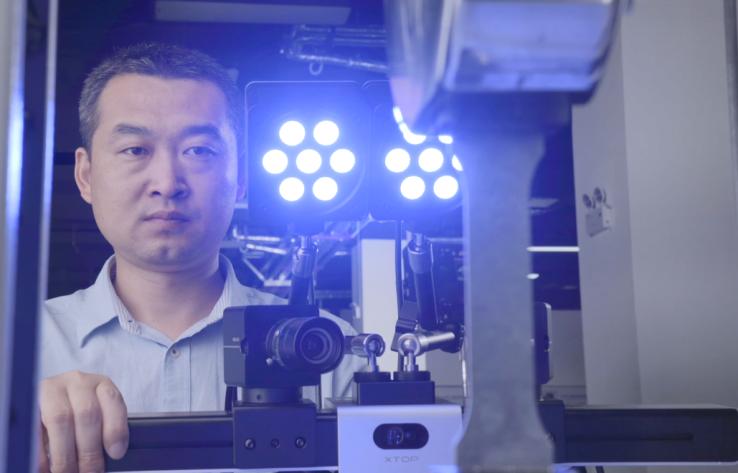

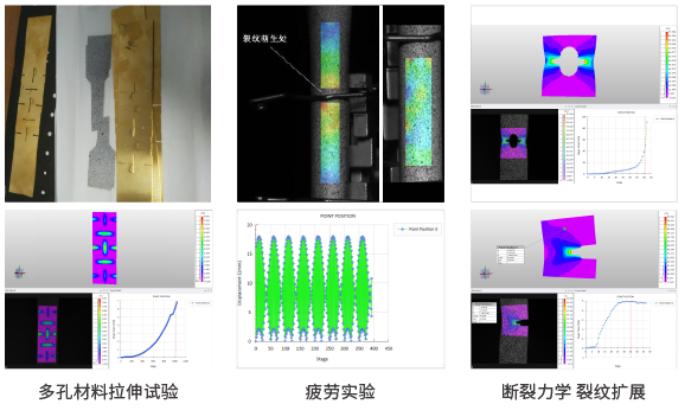

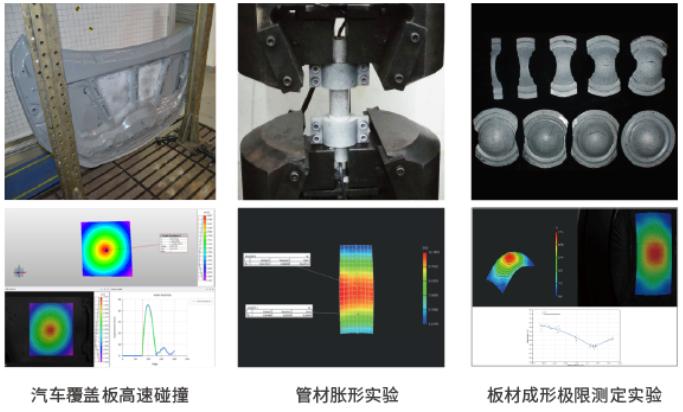

新拓三維XTDIC三維全場應變測量系統，基于數字圖像相關法（DIC）原理，通過對材料和結構從加載到斷裂全過程進行圖像采集，并利用DIC分析軟件計算得到材料或結構加載過程中的位移場、應變場及應變速率的變化，分析并得出裂紋出現及演化規律。測試數據還可用于驗證疲勞研究的理論計算和建模仿真分析，探索疲勞裂紋開裂及失效發展的規律，并能更好地揭示其內在失效機理。
由于疲勞實驗的特性，循環加載時間長，這就使得DIC的數據采集具有較大的數據量，為存儲帶來壓力。針對不同疲勞測試需求，新拓三維提供高速相機和相移方法兩種不同的數據采集方式。對于疲勞實驗，加載方式通常為正弦波和三角波等波形加載，實驗頻率通常在幾到幾十赫茲不等。

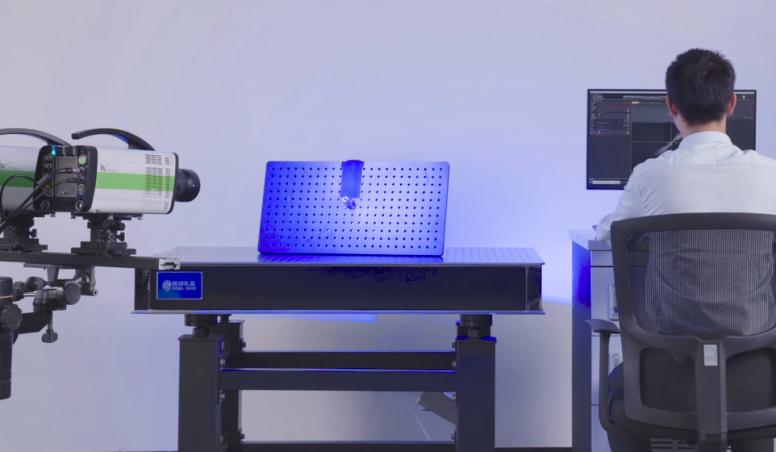

高速攝像機DIC測試方案
高速相機搭配DIC測量軟件的測試方案，對整個加載周期進行連續圖像采集，以確保整個加載卸載過程都能被完整記錄下來，可直接對數據進行位移、變形、振動頻率和振型分析，采用高頻率的高速相機數據量往往較大。
高速攝像機數據采集示意圖

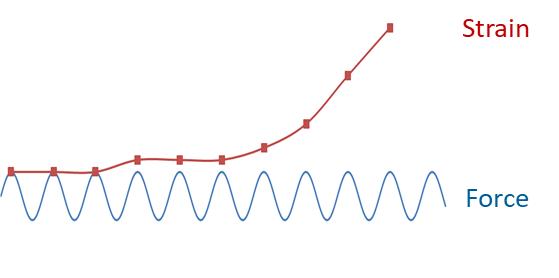

低速相機+DIC全場疲勞測試方案
在疲勞試驗中，試樣失效時間長，采集數據量龐大。在高頻實驗中，高速相機超大的數據量無法實時傳輸?shù)接?jì)算機中。以上兩種方式都不能保證采集到真正的波峰波谷。
通過XTDIC分析軟件，可根據疲勞加載實驗觸發鎖相環功能，精確捕捉疲勞加載過程完整周期實驗數據，還原疲勞加載周期變形和位移數據；精確記錄疲勞實驗運行周期和峰值下變形特性，多個相位還原一個疲勞周期；低速相機分辨率高，可對局部重點區域進行更為準確計算，測試成本低。

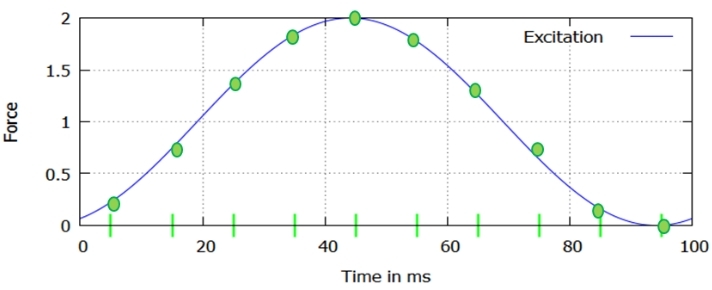

相移方法圖像采集示意圖

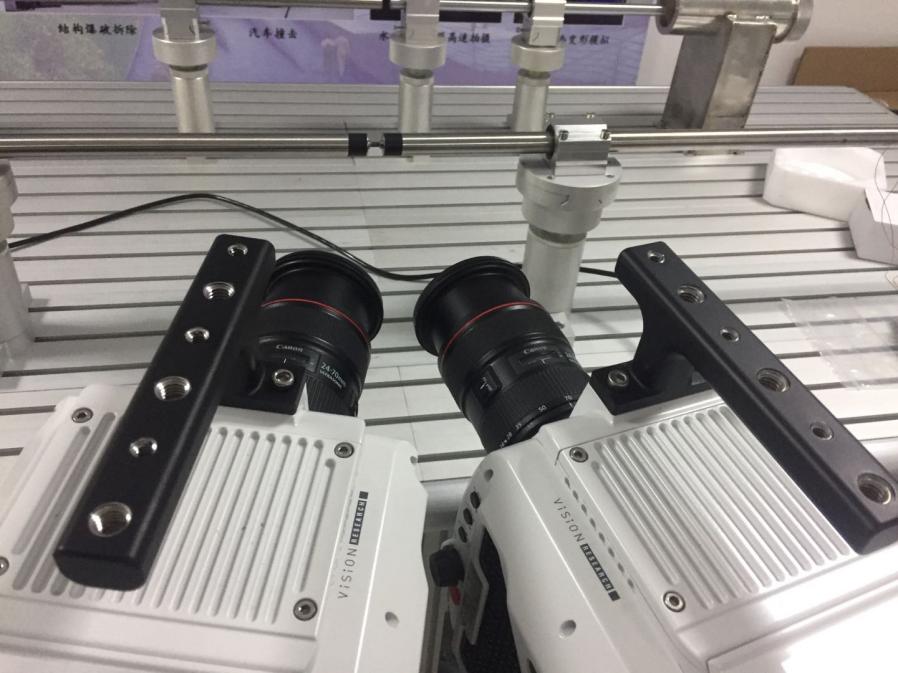

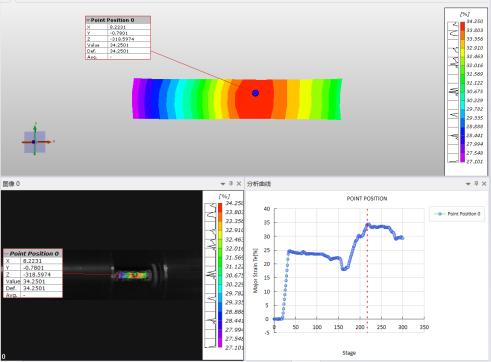

鈦合金霍普金森桿高速?zèng)_擊實驗
