2023年7月5-7日,第十八屆SAMPE中國年會在中國國際展覽中心（朝陽館）成功舉辦。本屆年會的主題為：先進復合材料,引領產業創新與可持續化發展。展覽會吸引了國內外300+展商參展。展品涉及復合材料結構件，設計模擬仿真技術與CAE工具，增強纖維，基體材料，工藝裝備，復合材料的回收技術以及復合材料的檢測測量技術設備等。3天的展會，吸引了來航空航天、汽車、高速列車、船舶、能源、電子等領域的應用單位、大學、科研院所眾多專業人士參觀交流。

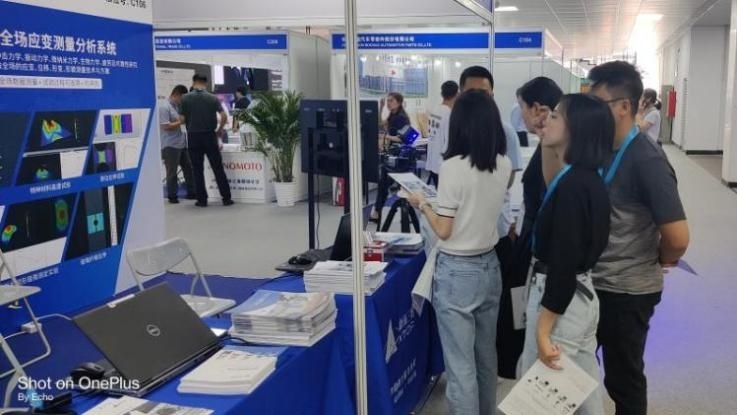

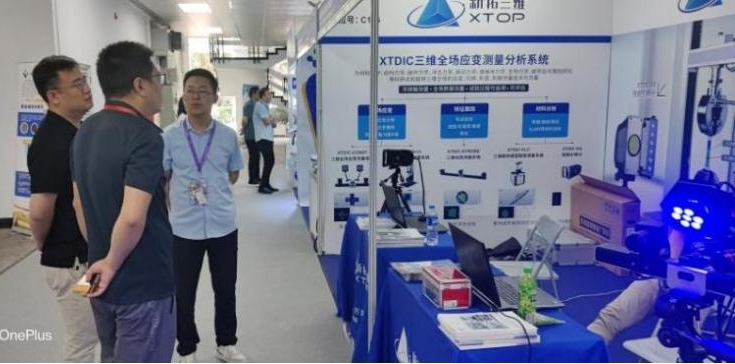

應SAMPE組委會的邀請，新拓三維攜XTDIC三維全場應變測量、XTDIC-Micro顯微應變測量儀器設備積極參與了此次盛會。與會的專家、學者及業界企業的領導、技術人員為新拓三維國產自主研發的一站式DIC三維全場應變測量解決方案所吸引。從常規材料的力學性能檢測，到微小尺寸材料力學測試，再到結構的位移軌跡分析，世界先進水平的數字圖像相關技術（DIC）算法，是材料力學及結構位移測量領域所急需的專業技術和儀器設備。

新拓三維現場展出的XTDIC非接觸全場應變測量系統，采用優化的3D數字圖像相關性算法，為試驗提供三維空間內全視野的形狀、位移及應變數據。該系統能為材料測試提供高精度的全場測量結果，更加便捷識別臨界破壞點。金屬、木材、復合材料、橡膠、骨骼等不同材料在高低溫環境下的靜動態性能都可以測量。

碳纖維復合材料分層劈裂力學性能測試

復合材料是復雜的各項異性多相體系，其質量存在離散性，成型過程與服役條件極其復雜。因此，碳纖維材料結構的力學測試，無論是在制造上還是在實時應用上都顯得尤為重要。

對兩層碳纖維材料進行分開劈裂，分析碳纖維材料在劈裂載荷作用下發生分層拓展情況，分層區域材料所受劈裂應力集中區域，以及關鍵點位移應變變化情況。

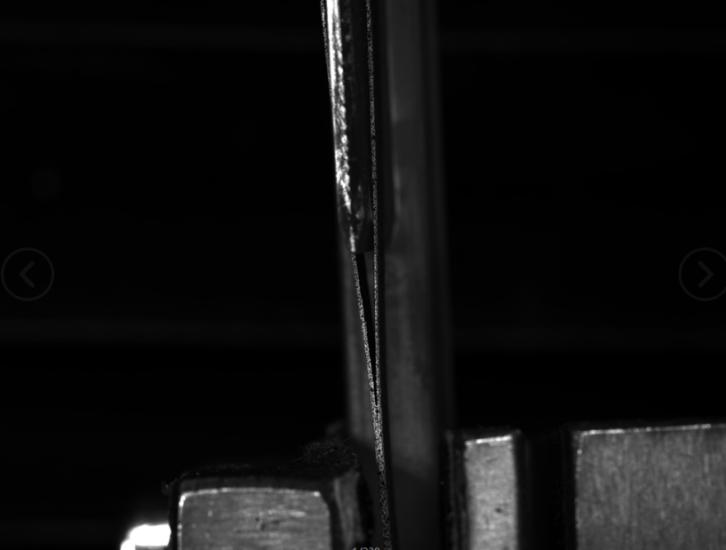

碳纖維材料分層劈裂力學測試實驗

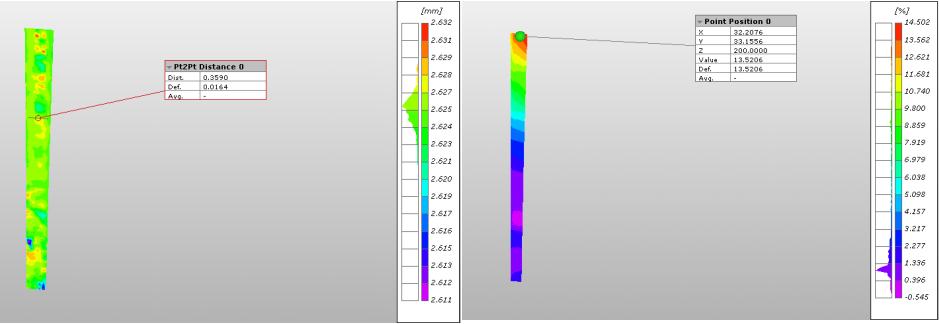

三維區域合位移云圖&最大主應變云圖

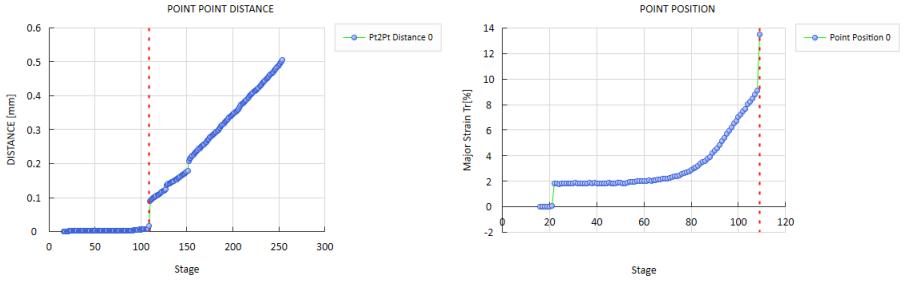

點點距離相對變化曲線&關鍵點最大主應變曲線

如圖所示：劈裂時樣品表面受力端應變最大，呈現應變增大的趨勢，通過色譜圖直觀分析出整體應變，應變集中區域以及具體數值。

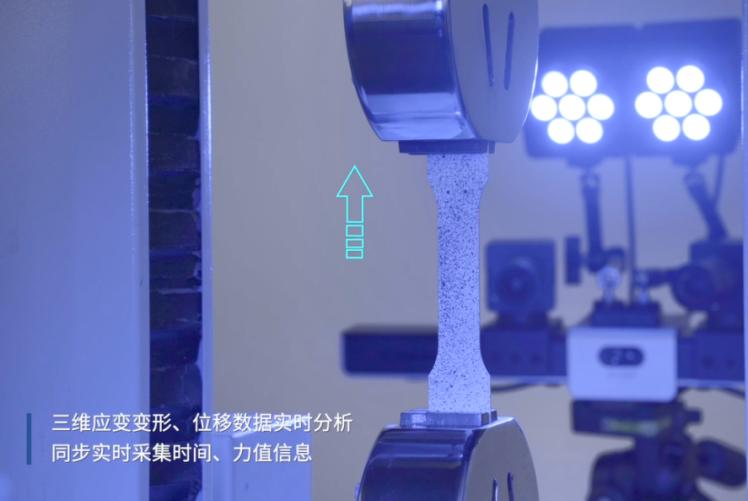

復合材料高溫環境拉伸力學性能測試

復合材料作為耐高溫、燒蝕材料，經常用于發動機噴管喉襯、擴張段、燃燒室、燃氣閥、進氣道等關鍵防熱構件，其工作溫度在1500～3500℃，甚至更高。采用非接觸式DIC測量技術，可解決隔熱、絕緣問題，可全面準確地觀測復合材料的高溫力學性能。

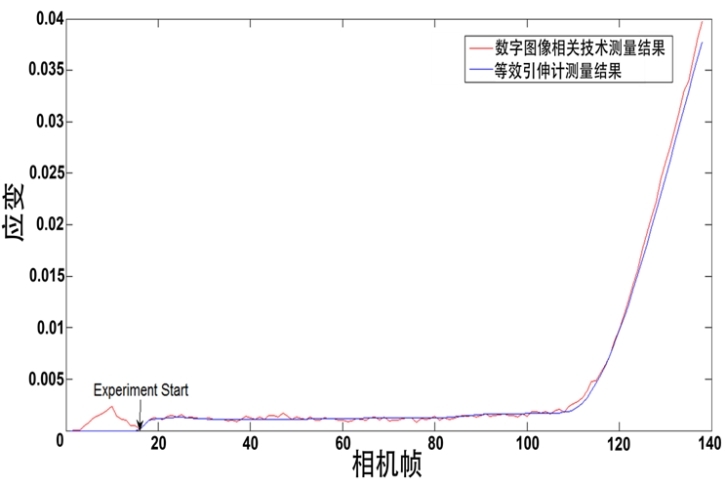

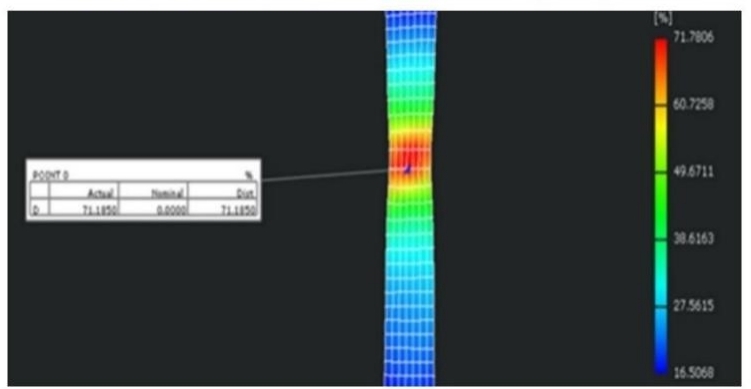

圖：碳碳復合材料600度拉伸

XTDIC三維全場應變測量系統支持2000度高溫環境下的材料力學性能測試。與傳統的接觸式測量方式不同，其通過追蹤特殊技術制備的散斑變化，直接進行數字圖像相關運算，得到不同溫度下復合材料表面力學行為表現。

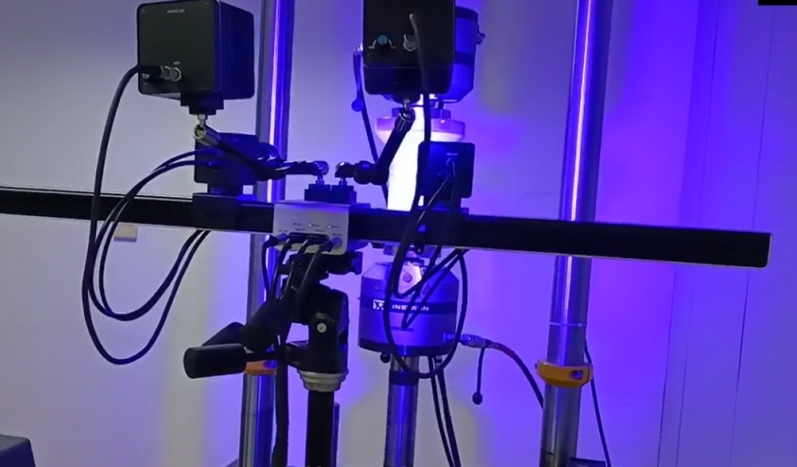

復合材料疲勞性能測試

復合材料具有強度和剛度上的各向異性，內部構造上的不均勻性和不連續性等特點，使其疲勞損傷和破壞機理更為復雜。

復合材料疲勞裂紋的萌生與擴展檢測，異質材料的疲勞測試，采用數字圖像相關法（DIC技術），能夠?qū)Σ牧媳砻嫒珗鑫灰坪蛻?yīng)變進行分析，可通過測量試件的應變場變化，來分析復合材料疲勞失效過程。

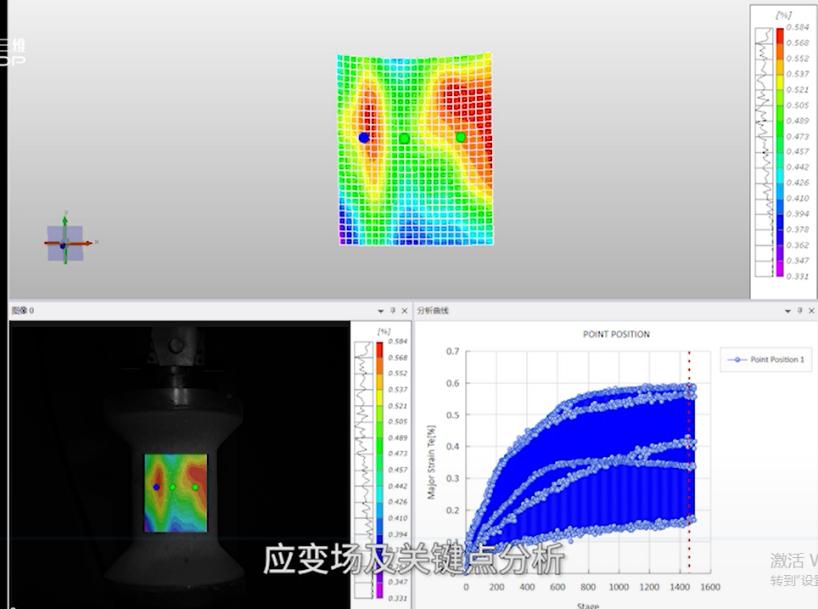

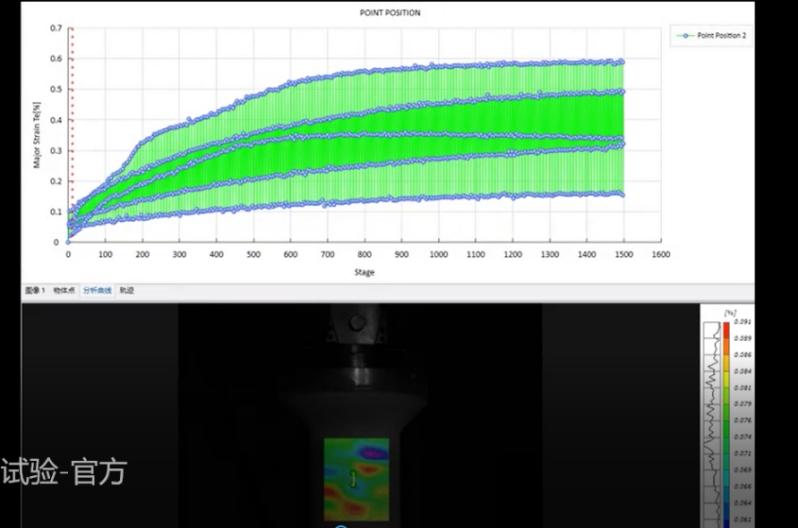

疲勞測試：XTDIC三維全場應變測量系統可優化外部觸發鎖相環功能，DIC軟件可自定義相位間隔捕捉試樣圖片，并實時顯示采集幀率，有效減少采集數據量，支持長時間疲勞監測，實現全場疲勞加載測量。

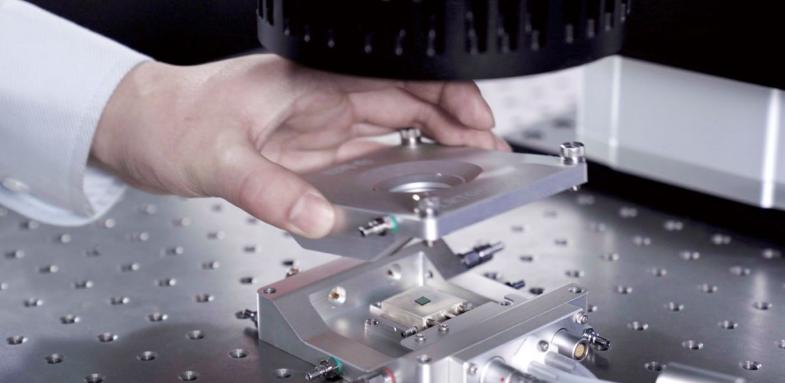

XTDIC-Micro顯微應變測量系統是光學顯微鏡和DIC數字圖像相關技術的結合，可以滿足微米級甚至納米級材料測量需求。該設備針對材料試驗時能為各向異性材料有限元分析提供多尺度測試（連續介質模型驗證），降低材料開發成本（微尺度試樣測試），滿足材料在不同試驗環境中的測試需求（多功能模塊設計）。

微小尺寸材料拉伸力學性能測試

測量微小尺寸的復合材料表面特性，對于檢測電子產品極為重要。如下被測試材料試樣標距段寬度僅2.5mm，新拓三維XTDIC-Micro顯微應變測量系統，搭配高放大倍數顯微鏡，可在mm級視野尺寸測量材料的位移和應變特性。

新拓三維XTDIC-Micro顯微應變測量系統采用高精密度的標準正交柵格，以及自主研發的算法，可解決顯微放大的畸變誤差問題。XTDIC-MICRO系統可配合原位拉伸機，對微小尺寸材料進行測量和應變分析。

微觀尺度材料拉伸力學測試

鋼性材質小試樣在原位試驗臺進行拉伸測試，采用XTDIC-Micro3D顯微應變測量系統，完成全場位移應變測量以及材料應力應變曲線測量。

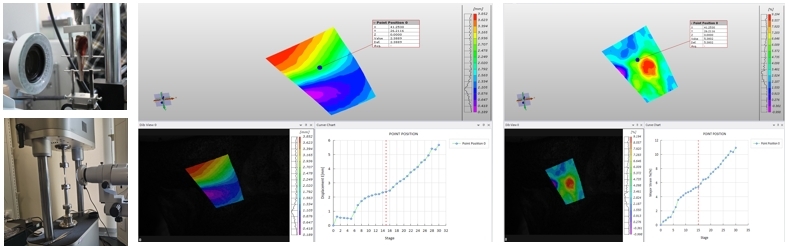

微尺寸骨骼材料變形測量

采用XTDIC-MICRO顯微應變測量系統，測量生物小腿骨加載過程中表面位移場、應變場的變化，有助于仿真材料的測試，模擬以及加工制造。

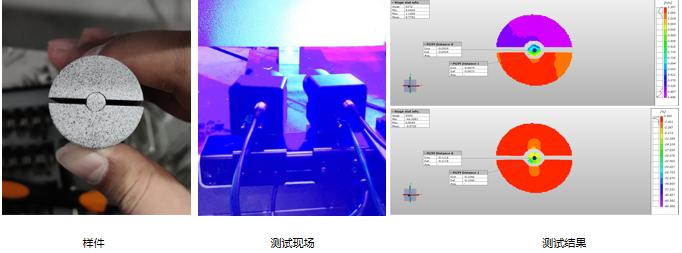

微觀碳纖維圓棒徑向壓縮實驗

碳纖維棒的直徑約位5-9mm，采用XTDIC-MICRO顯微應變測量系統，研究碳纖維棒在徑向壓縮試驗機加載下的應變和位移變化。

新拓三維XTDIC三維全場變形應變測量分析系統、XTDIC-Micro顯微應變測量系統，為各類材料和零部件靜、動態測試提供了更加高效的流程和強大的運算分析功能?？梢岳肈IC方法計算表面應變，同時可測試微小尺寸下材料的力學特征。

目前XTDIC三維全場應變測量系列產品被越來越多的業界內外的企業、高等院校和科研院所的專家們認可，許多國內外知名的材料企業、高等院校和科研院所都選擇成為XTDIC系列測量儀器的用戶，先進的數字圖像相關DIC技術為復合材料產業的高質量發展注入新動力。
