手機新品及量產機型的材料和部件，在研發和生產過程中，需制定嚴苛的檢驗、檢查及判定標準，確保研制的手機在量產前后各項性能指標滿足品質及客戶要求。

手機部件力學測試，涵蓋了產品外觀、結構可靠性與壽命測試，主要有折彎測試，材料韌性測試，高低溫沖擊應力測試，跌落測試等，由于部件材料選項眾多，客戶對手機部件的安全性能要求增高，如何測試產品的性能提高研發效率，成為業內關注的焦點。

三維全場應變測量技術的優勢

采用三維全場應變測量技術（DIC技術），對材料進行力學測試，可有效降低研發成本和周期，高效對成品進行性能測試，數據分析與可視化呈現，保證產品質量。

微小手機元器件性能檢測

體視顯微鏡與雙目相機的結合，基于DIC變形檢測分析算法，三維顯微應變測量技術實現微米級別的變形檢測量，為PCB板，焊點等元器件提供變形檢測方案。

通用結構力學性能測試

DIC變形檢測分析算法，三維全場應變測量技術搭配高速工業相機，實現多種測量范圍的變形檢測，完美匹配屏幕折彎，手機跌落等性能檢測需求。

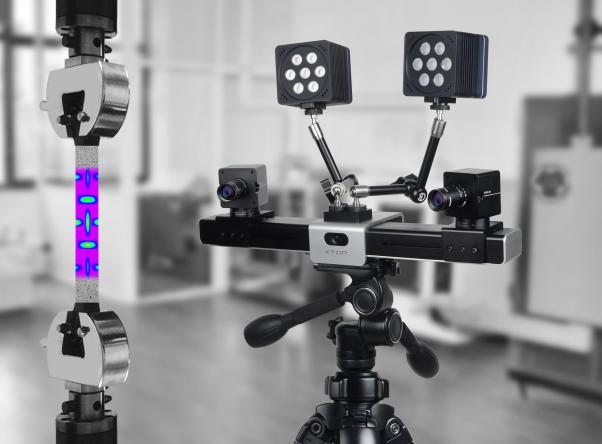

新拓三維自主研發的XTDIC三維全場應變測量系統，結合數字圖像相關技術(DIC)與雙目立體視覺技術，通過追蹤物體表面的散斑圖像，實現變形過程中物體表面的三維坐標、位移場及應變場的測量，具有便攜、速度快、精度高、易操作等特點；

與雙目立體式顯微鏡技術結合,實現微小物體變形過程中表面的三維坐標、位移場及應變場的測量。

XTDIC三維全場應變測量系統在手機結構力學測試領域有眾多應用優勢，一是實時測量，可以實時進行三維全場應變計算，具備在線和離線兩種計算處理模式，支持計算結果的UDP等方式實時輸出。

二是XTDIC三維全場應變測量系統配置靈活，使用幾千幀頻到百萬幀頻的高速工業相機，捕捉高速運動的物體的圖片，從而測量出高速狀態下的三維全場變形。

三是XTDIC三維全場應變測量系統應用范圍廣，從二維檢測到三維檢測，從手機零件，元器件，整機的性能測試，到FEM驗證，均可應用。

完整的XTDIC三維全場應變測量系統檢測流程分為四步：準備現場、圖像采集、計算分析。

1、現場準備是按照測量需求，對工件表面進行圖案制備，固定采集設備等準備工作。

2、圖像采集是按照測試規范，使用高速相機完整記錄整個工件的變形過程。

3、計算分析是對采集到的的圖像進行分析，得到完整的3D變形結果，并在此基礎上，進行點、線等特征分析，并繪制曲線，輸出報告

三維全場應變測量技術用于芯片與PCB板應力檢測

低溫幾乎對所有的基本材料都有不利的影響，由于低溫會改變其組成材料的物理特性，因此可能會改變其工作性能，對手機功能造成暫時或永久的損害。因此需要測試該芯片（＜5mm）與PCB板在低溫下的性能。

應變片只能測量單點單向的應變，不能進行全場檢測。應變片只能是憑借仿真和模擬結果，預估應變位置然后進行粘貼，存在較大誤差。

三維全場應變測量技術檢測的效果：

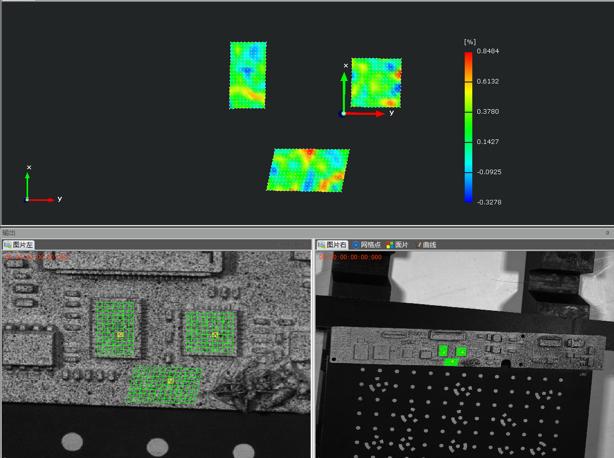

完整檢測出在高低溫變化情況下，芯片表面發生的應變；可以檢測出芯片表面任一點的變形數據，并繪制曲線；一次實驗可以分析多種數據結果，相當于用一組實驗替代原有的多組實驗，節約成本和時間。

三維全場應變測量技術用于手機屏幕折彎檢測

檢測手機玻璃在折彎過程中的應變變化，分析該手機玻璃的力學性能是否符合FEM模擬結果和安全標準。屏幕尺寸：＜200mm×100mm

應變片通常只能測量平面應變，不能測量三維的應變，尤其是折彎處的應變數據。在玻璃上粘貼標志點，可能會對玻璃的表面力學性能帶來影響，影響最終的數據結果。

三維全場應變測量技術檢測的效果：

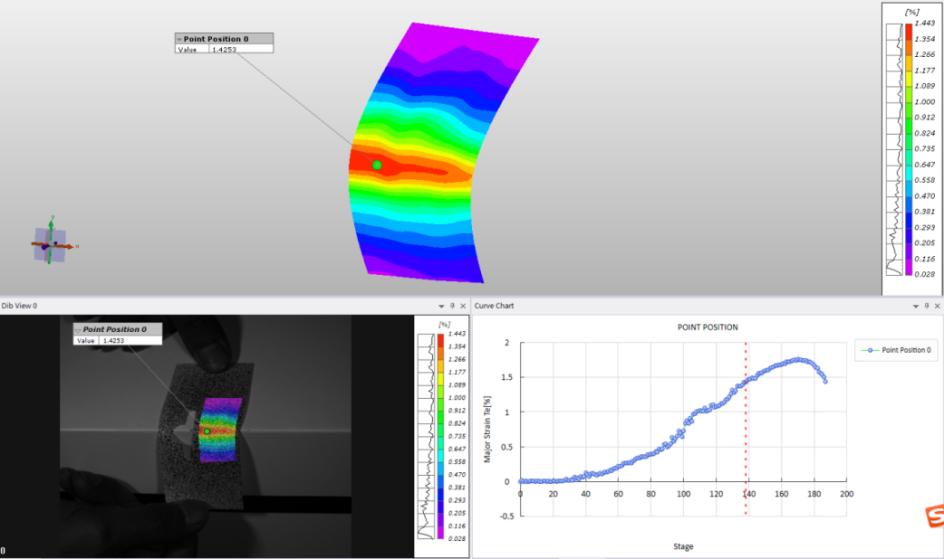

完整的檢測出手機屏幕在折彎過程中，表面應變的變化，驗證FEM模擬的結果。不僅能夠分析表面應變，3D數據還能分析折彎角度等數據，實現一機多用，節約設備成本和時間成本。

三維全場應變測量技術用于手機部件焊點檢測

焊點在產品裝配、搬運等過程中，線纜存在彎曲、扭轉、擺動、拉伸等情況，導致焊點受力； 焊點尺寸：1.5mm*φ1mm（柱體）。

應變片的尺寸已經覆蓋完整的焊點表面，所測結果存在較大誤差，已經不能應用到實際的工作中。應變片由人工粘貼， 人工因素對數據的準確性影響很大。

三維全場應變測量技術檢測的效果：

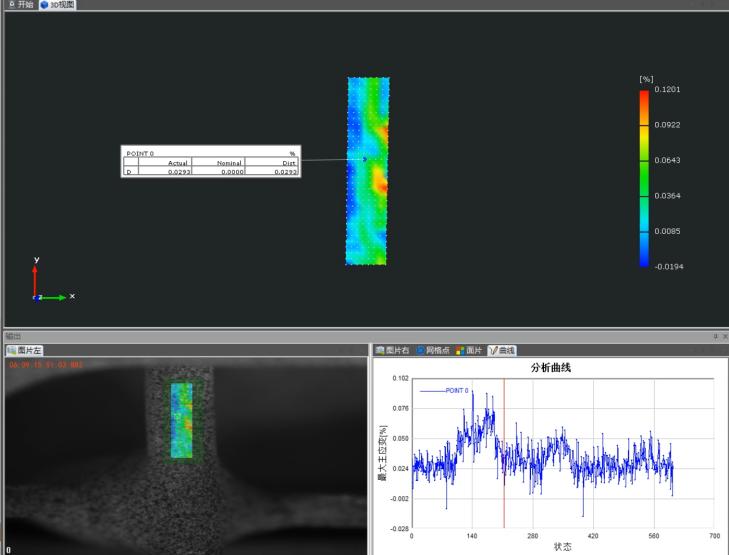

使用顯微DIC全場應變測量技術，可以得到小尺寸焊點的表面應變數據。3D檢測手段，還能夠完整重建圓柱表面的三維數據，計算焊點的尺寸信息。
