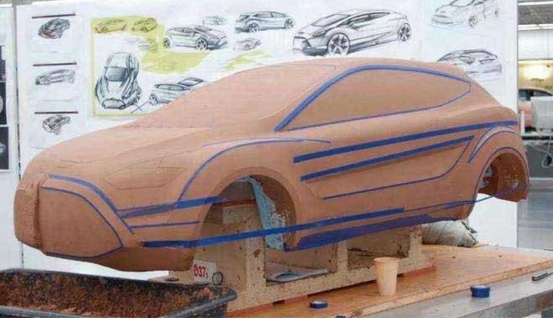

產品的設計開發是一個非常復雜的過程，從設計草圖、油泥模型制作、結構調整、裝配調試、質量檢測再到量產化，每個環節對新產品能否打入市場都至關重要。

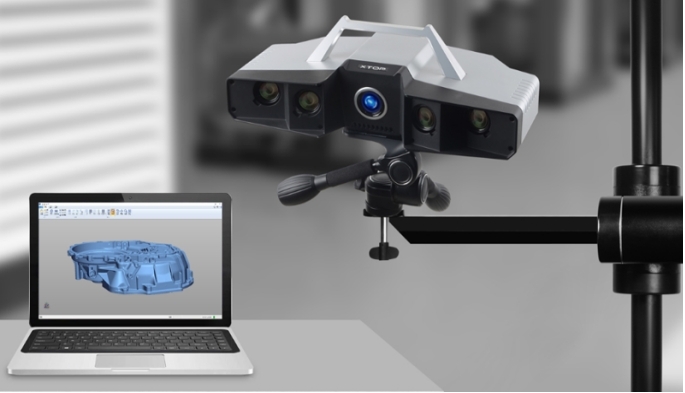

高精度三維掃描儀，為產品設計與開發提供了全流程的解決方案，實現產品設計的數字化和精確化。
通常三維掃描儀要經過點云獲取，三維網格獲取，主要獲取方式是：1、通過掃描得到三維點云數據再進行三角化；2、通過對連續曲面離散化，如CAD曲面三角剖分；3、通過對體數據或者隱函數的等值面提?。?、通過計算機視覺方法獲得（比如通過多角度圖像重建）。
網格通常會存在需要優化的空間，這就是三維掃描儀在軟件算法優化上的區別：通常情況下，這些模型往往存在數據量大、網格質量差等缺點，難以直接用于比如紋理貼圖、有限元分析、計算機動畫、3D打印等對網格質量要求很高的應用場景中。
三維掃描儀網格質量評價
高精度三維掃描儀掃描輸出的網格質量評價，主要包括逼近誤差、網格幾何質量、網格拓?fù)滟|(zhì)量。逼近誤差：重新網格化前和重新網格后的兩個網格之間，它們的偏差要盡可能??；網格幾何質量：最大角度、最小角度、內外半徑比。
最大角度：具有交大鈍角的三角形往往較為狹長，因此在重新網格化過程中，可以采用最小化的方法來優化網格質量，此時最大角度可以作為度量網格質量質量好壞的標準。
最小角度：實踐證明，三角形的最小角度直接影響數值模擬的穩定性，要求最小角最大化。
內外半徑比：可以證明，三角形的外接圓半徑與內接圓半徑的比值，在當三角形為正三角形時取得最小值。
三維掃描儀網格后處理功能
三維掃描儀軟件后處理三角化功能：測量過程自動將測量的點云進行三角網格化，直接輸出三角網格數據，支持外部點云或網格導入進行后處理；
三維掃描儀軟件后處理網格醫生：小組件刪除、網格修復、折射邊處理、釘狀物去除讓網格優化一步到位；
三維掃描儀軟件后處理網格平滑：軟件對網格具有不同的平滑參數，優化數據結果。
三維掃描儀軟件后處理網格補洞：對于無法掃描和測量的區域，系統可以根據曲率自動完成修補補洞；也可根據需要，手動填補孔洞；
3D打印支持：軟件支持封閉網格的輸出，可方便于后續的3D打印操作；
三維掃描儀軟件后處理網格編輯功能：除常見編輯功能外，增加貫穿/非貫穿拾取、連通域選取、自動補洞、手動搭橋補洞、平面截取等特色處理功能提升處理效率；
網格編輯撤銷功能：可對網格平滑、網格補洞、網格刪除等功能進行撤銷操作，避免錯誤操作導致的不可逆后果；
三維掃描儀軟件網格顯示：可更換的3D視圖背景、編輯的網格顏色、網格線的顯示，讓掃描數據更形象逼真；

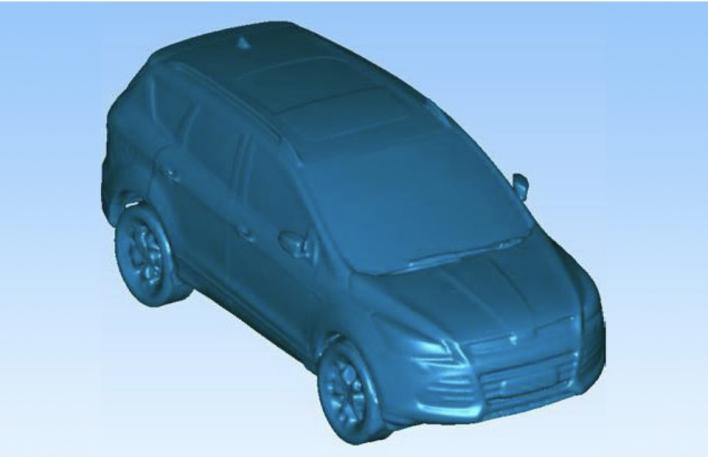

逆向設計：使用高精度三維掃描儀可以實現掃描數據的高精度拼接，從而快速獲取產品外形的三維數字模型，以進行逆向設計，在捕獲海量數據同時，還原可靠的細節特征，顯著降低逆向成本。

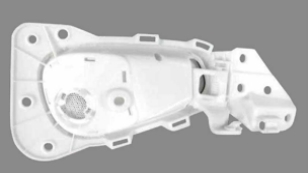

快速成型：使用高精度三維掃描儀系列產品，可以快速將設計理念轉化為，可應用于CAD/CAM軟件的三維數字化模型。通過掃描快速獲取模型的STL數據，檢測與改進3D打印、數控加工的參數和工藝，以及檢測、改善加工工藝。
原型制作：在模型的設計與制作過程中，使用高精度三維掃描儀進行多角度掃描，可以快速準確的獲取模型表面的三維點云數據、輪廓線、特征線，加快形成設計理念并推進模擬進程。
