數字散斑應變測量系統引伸計功能是實際中非常有用的一個功能，能夠指定兩點的方向和長度，這就能夠和實際的引伸計對應起來便于數據對比，也便于用戶對數據的后處理。

視頻引伸計介紹

視頻引伸計采用無接觸式測量方式，無破壞可實現試樣破斷的測量，是一種新型的引伸計，采用光學攝像技術，可將圖像放大至可視范圍可對文件和質量控制進行記錄高精度、高速可實現橫向和縱向的同步測量。校準方便，并可與傳統的試驗機軟件同時使用。也可以與數字散斑應變測量系統分析軟件搭配使用，便于同步分析應力應變數據。

視頻引伸計的使用場景？

金屬材料力學測試，計算如屈服強度、屈服點延伸、最大拉伸強度、塑性應變比 ('r' 值 )與應變硬化指數('n' 值 )。測量大變形甚至斷裂對行程要求更高，又要足夠小的標距長度以保證測量的高精度。此外，還要達到ASTM與ISO相關測試標準的精度要求。

工程材料的種類和應用越來越復雜，接觸式引伸計測量有著諸多局限：比如柔性材料，微觀尺度試件，高溫高壓環境，材料斷裂大變形，高強度測試，物材料肌腱韌帶易脫落材料測試。

視頻引伸計采用數字圖像相關法技術，可滿足以上六種場合的變形測試。它可自動頻判引斷伸頸計縮的位測置試、原任理意是設利定用標現距代和數測字量圖范像圍處以理及技不術磨, 根據標記自身不變形的特點，來測試材料的應力-應變曲線、彈性模量等力學指標,精度可以達到μm的量級?；緝?nèi)容如下：

①使用 CCD 獲得試件變形前的原始圖像，在標記上選定相關子區，之后利用最大互相關算法在實時圖中匹配整象素點，最后使用線性插值、模板移動算法確定亞象素級匹配點，通過篩選算法去除壞點，即可根據所得到的匹配點計算應變；

②實時判斷頸縮位置的算法,再結合亞象素檢測技術可確定頸縮尺寸；

③通過力傳感器獲得力信號轉為應力,繪制應力-應變曲線,可求得材料的彈性模量。

數字散斑應變測量產品支持剛性運動物體的軌跡及姿態解算，可同時創建并跟蹤多個剛體目標，并分析不同剛性體間距離角度等變形數據，進行在線裝配跟蹤

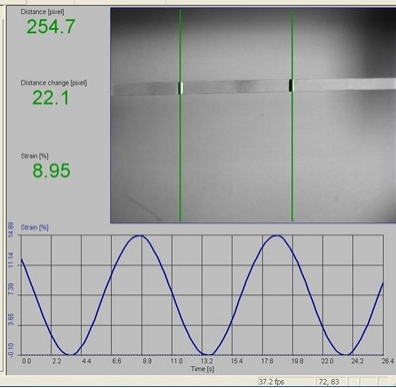

支持視頻引伸計功能，可以創建多組引伸計，并自定義標距。

坐標轉換功能：321轉換、參考點擬合、全局點轉換、矩陣轉換等多種坐標轉換功能。

支持剛性運動物體的軌跡及姿態解算，可同時創建并跟蹤多個剛體目標，并分析不同剛性體間距離角度等變形數據，進行在線裝配跟蹤。

●  支持視頻引伸計功能，可以創建多組引伸計，并自定義標距。

●  坐標轉換功能：321轉換、參考點擬合、全局點轉換、矩陣轉換等多種坐標轉換功能。

新拓三維XTDIC三維全場應變測量系統非接觸視頻引伸計的特點：做兩點或更多點標記的視頻延伸率，平面 XY 方向的延伸率視頻延伸率，雙軸 XYZ 方向視頻延伸率計變形。

另外，數字散斑應變測量軟件的視頻引伸計功能，還可用于剪切測試、扭轉測試、拉曼研究、真應變研究、高速拉伸、裂紋擴展的視頻延伸率計變形測量。
